Nozze型气流声压压缩装置结构设计

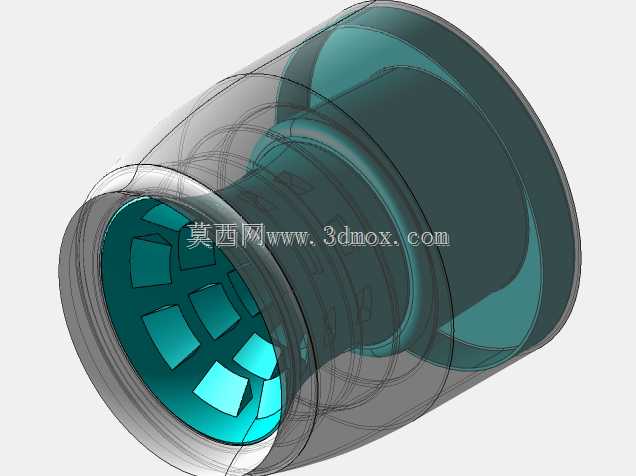

　　这款声压压缩装置核心应用于气动系统排气端的噪声治理场景，在工业气动生产线、高压气路终端、小型空压机排气口这类需要控制气流喷射噪声的点位，能够通过内部流道结构对高速喷出的气流进行逐级分流、紊流消解，把气流带出的高强度声压能在装置内部完成耗散，避免高压气流直接喷射产生的尖锐啸叫传递到作业环境中。从结构设计逻辑来看，整体采用同轴回转式布局，外壳为薄壁筒状结构，入口端设计有内凹的格栅式分流结构，每一块分流叶片都做了圆弧过渡处理，避免高速气流撞击直角棱边产生额外的再生噪声，气流进入装置后首先被入口格栅分割成多股细小流束，不同流束在中间腔体内发生碰撞对冲，把气流的轴向动能转化为腔体内的紊流内耗，再顺着渐扩式的外腔流道缓慢排出，

　　整个过程中声压级会随着气流速度的降低逐步衰减，最终实现排气噪声的有效压缩。在安装边界设计上，装置入口端采用标准圆柱配合面，可直接对接常规气动管路的外螺纹接头，配合面预留了密封件安装槽位，能够保证0.8MPa工作气压下的气密性要求，整体外径控制在常规气动消音元件的通用尺寸区间，安装时不需要对原有气路做大幅改造，直接替换原有排气接头即可完成部署。装置外壳采用半透明可视化设计思路，在建模阶段就预留了壁厚均匀性校验，所有转角位置都做了R角过渡，既满足3D打印快速样件的工艺要求，也适配注塑量产的壁厚均匀性需求，内部格栅结构的叶片角度经过流道仿真优化，在保证消音效果的同时尽可能降低气流通过的阻力损失，

　　不会因为加装该装置造成气路背压过高影响气动设备的正常动作。不同于常规的阻性消音元件需要填充吸音棉，这款结构纯靠流道形状实现声压压缩，不存在吸音棉被高速气流吹蚀脱落堵塞气路的风险，在有洁净度要求的气动作业场景中也能稳定使用，长期运行不会产生多余的杂质污染气路。建模过程中对所有配合面的公差带做了预留，入口配合面采用H7/g6的间隙配合公差，能够保证安装时的顺畅性，同时避免配合间隙过大产生的漏气问题，装置整体的轴向长度经过优化，在满足声压衰减行程要求的前提下尽可能压缩轴向尺寸，不会在设备外侧形成过长的突出结构，避免现场作业时发生磕碰损坏。
