传感器配套精密注射成型模具结构方案

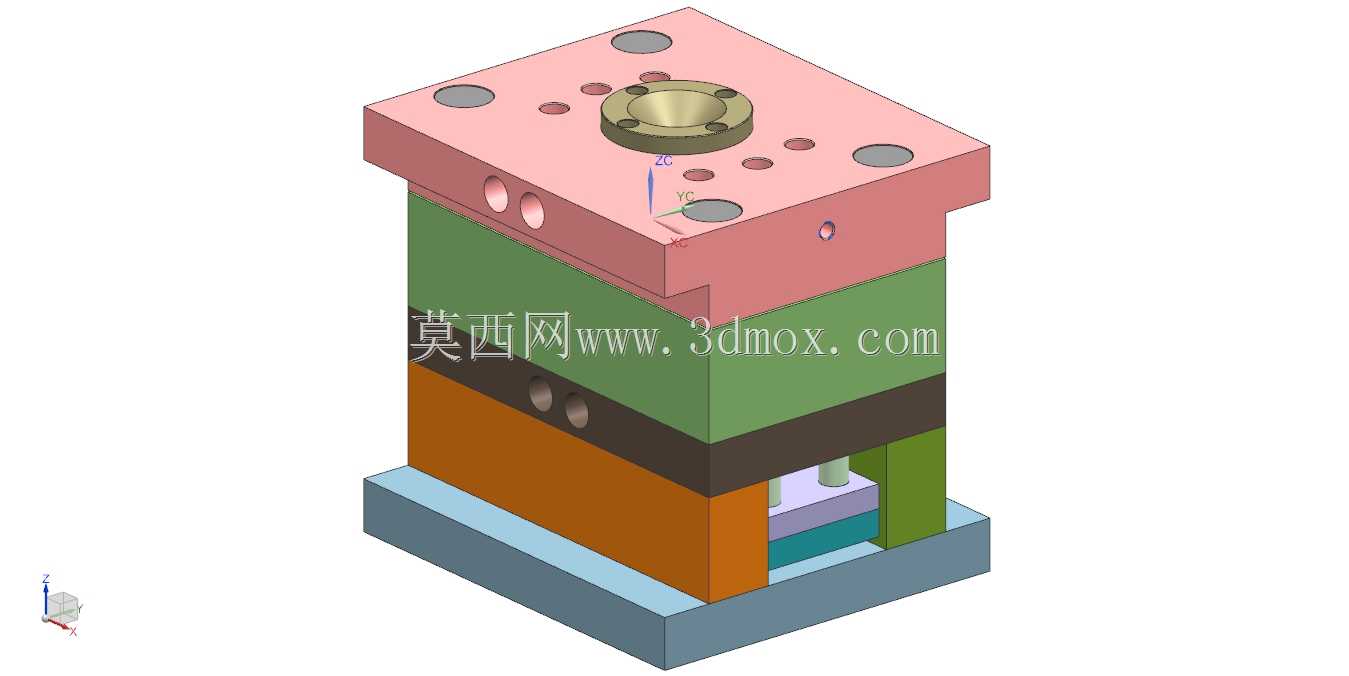

　　这套注射模主要面向小型精密传感类塑胶配件的批量成型生产，在消费电子、工业检测类传感器的塑胶外壳、内部定位结构件生产场景中适配性较强，能够满足小尺寸塑胶件尺寸公差管控严格、成型后翘曲量小的生产要求。模具在结构设计上区分了不同加工工艺对应的成型区域，对应7处孔位特征的成型区域做了单独的镶件拆分设计，方便后续量产过程中出现磨损、堵料时快速更换维护，无需拆解整套模架就能完成局部镶件的检修，能有效降低量产阶段的停机维护时长。对应线切割加工的成型区域，在分型面贴合处做了0.02毫米的预压干涉量，避免合模时出现飞边毛刺，减少后续成型件的去毛刺工序工作量。从模架的安装边界来看，整套模具的外形尺寸适配常用的120吨级卧式注塑机安装规格，定位圈尺寸、

　　浇口套球面半径都匹配常规注塑机的射嘴参数，吊装孔位置、顶棍孔的排布也符合通用模架的安装标准，不需要对注塑机做额外改造就能直接上机试模。浇注系统采用侧浇口进胶的方式，进胶点选在塑胶件的非外观面位置，成型后浇口残留痕迹小，不需要做额外的外观打磨处理，能减少后工序的人工成本。冷却水路的排布围绕型腔、型芯的核心成型区域做等距环绕设计，水路距离成型面的距离保持在15毫米左右，保证成型过程中模温均匀，避免塑胶件因为冷却速率不一致出现收缩凹陷、尺寸变形的问题。顶出结构采用顶针+推板结合的方式，针对塑胶件的薄壁位置做顶针排布加密，避免顶出过程中出现顶白、顶穿的缺陷，推板对应结构件的边缘位置做同步顶出，保证整个塑件脱模过程受力均匀，

　　不会因为局部受力过大出现结构变形。整套模具的导向结构采用导柱导套加精定位的组合方式，合模过程中先通过导柱导套完成初定位，合模终了阶段通过四边的精定位块保证型腔与型芯的同轴度，将合模错位量控制在0.01毫米以内，满足传感类塑胶配件的装配精度要求。排气槽开设在型腔的末端填充位置，排气槽深度控制在0.02毫米，既能够顺利排出型腔内的空气，避免成型件出现烧焦、缺胶的缺陷，也不会因为排气槽过深出现飞边问题。
