起重作业用单钩式吊钩结构设计

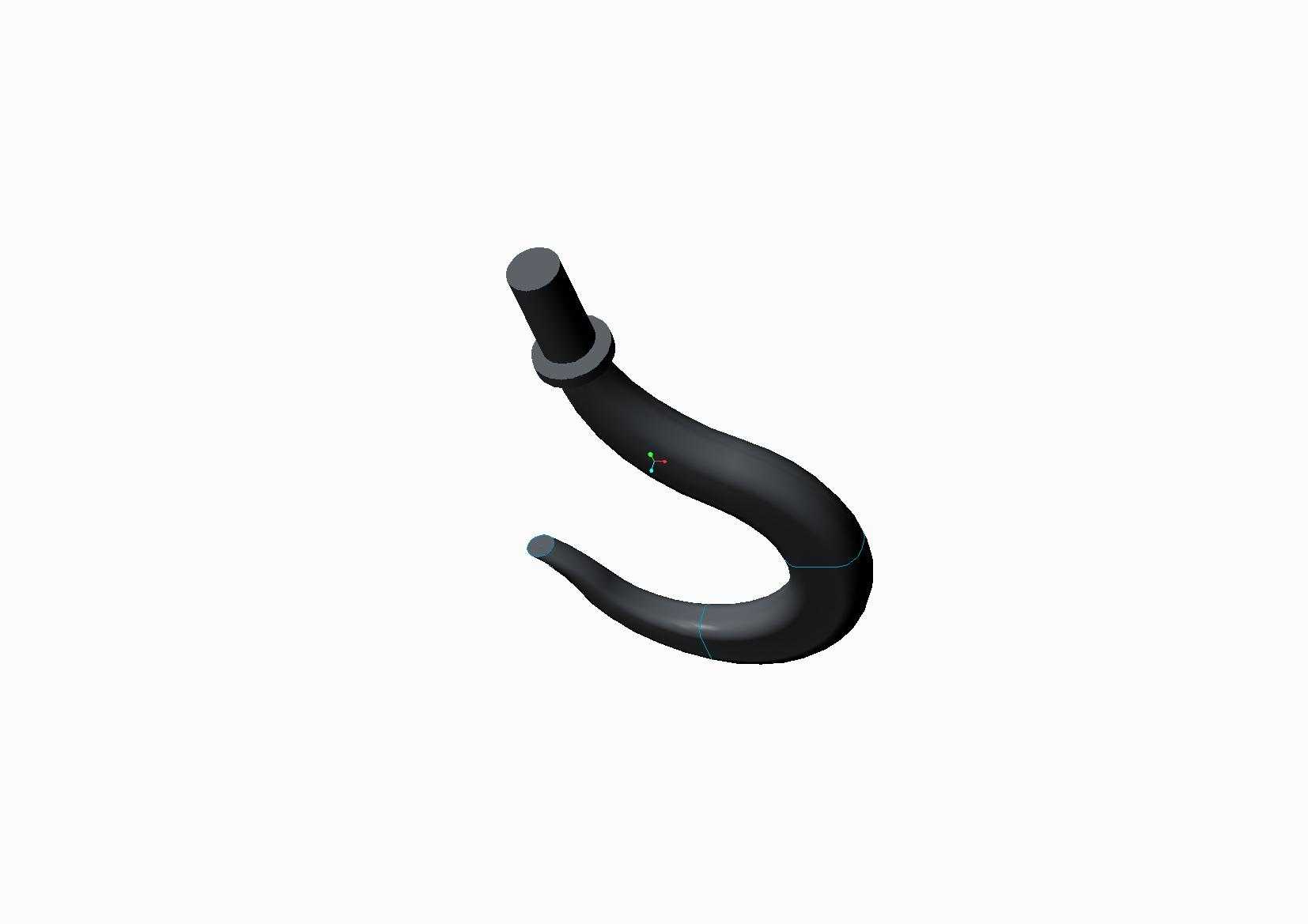

　　在工矿企业的物料转运、设备安装、重型工件吊装等场景里，吊钩是直接承载被吊物载荷的核心受力构件，其结构合理性直接决定起重作业的安全冗余与操作顺畅度。这款吊钩采用锻造单钩结构，钩身采用平滑过渡的曲线轮廓，从上端直柄段到钩尖段的曲率经过反复校核，既保证吊索具挂入后有足够的滑移余量，避免作业过程中吊索意外脱钩，又能让载荷在钩身截面均匀分布，减少应力集中带来的断裂风险。上端的直柄段设置有定位轴肩，安装时可与吊钩横梁、推力轴承等部件配合，轴肩的直径与直柄长度严格匹配常规起重机吊钩组的安装尺寸，无需额外改制即可适配多数中小吨位桥式起重机、门式起重机的吊钩组装配需求，直柄顶端的圆柱段可直接穿入吊钩横梁的安装孔，配合螺母完成轴向固定，

　　装配间隙控制在合理范围，既保证吊钩可沿轴向自由转动调整吊物角度，又不会出现过大旷量导致作业过程中吊物晃动幅度过大。钩身的截面从靠近直柄的位置到钩尖位置逐渐过渡，受力最大的钩身弯曲段采用椭圆截面设计，相比矩形截面能更好地承受弯曲与拉伸复合载荷，同等截面面积下承载能力提升15%左右，同时减少了钩身自重，降低起重机起升机构的无效载荷。钩尖处做了圆滑收边处理，没有尖锐棱角，既避免挂入吊索时划伤钢丝绳或吊装带的纤维层，也能防止作业过程中钩尖磕碰周边设备或操作人员。在实际作业场景中，这类吊钩可配合钢丝绳索具、卸扣、吊装带使用，适配工厂内重型零部件周转、货场散货吊装、设备检修时的部件拆装等多种工况，设计时充分考虑了长期受载后的疲劳特性，

　　钩身所有过渡位置均采用大圆角过渡，避免铣削、锻造过程中留下的加工刀痕成为疲劳裂纹源，直柄与轴肩的衔接位置做了卸荷槽设计，可分散装配时的应力集中，即使在频繁起制动的作业工况下，也能保证足够的使用寿命。安装时需要注意直柄与吊钩横梁的配合公差，保证推力轴承的润滑空间，避免吊钩转动卡滞，钩身开口方向需要与起重机小车的运行方向匹配，减少吊物摆动时对钩身的侧向载荷。
