工业用多管束立式蒸汽散热换热装置

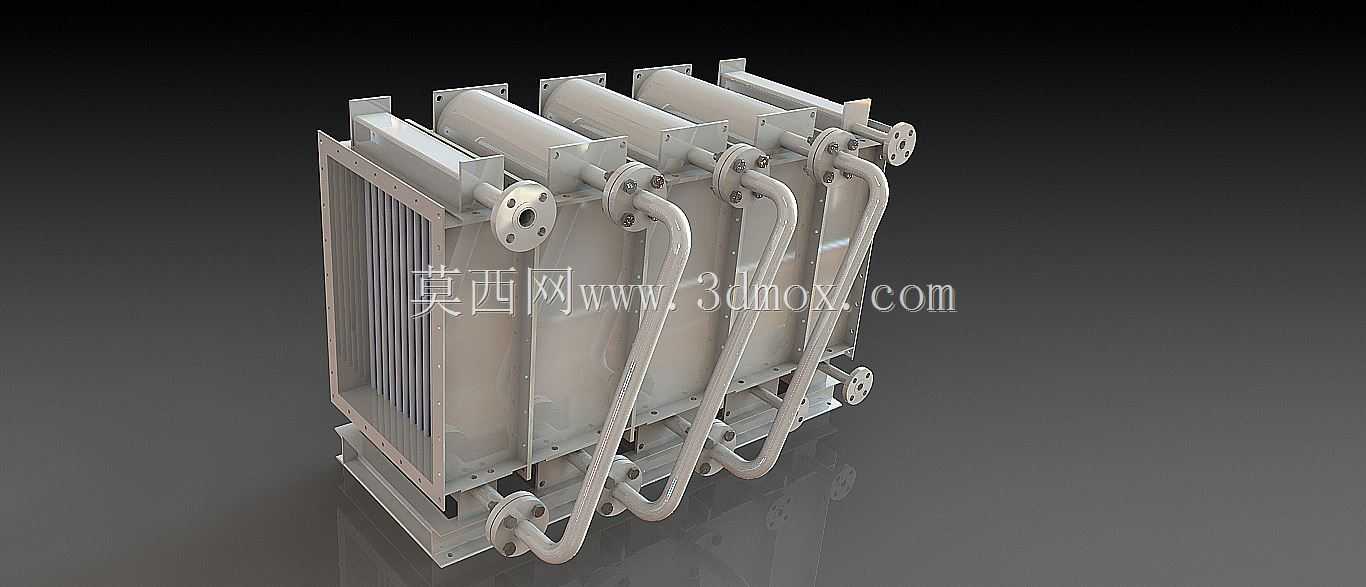

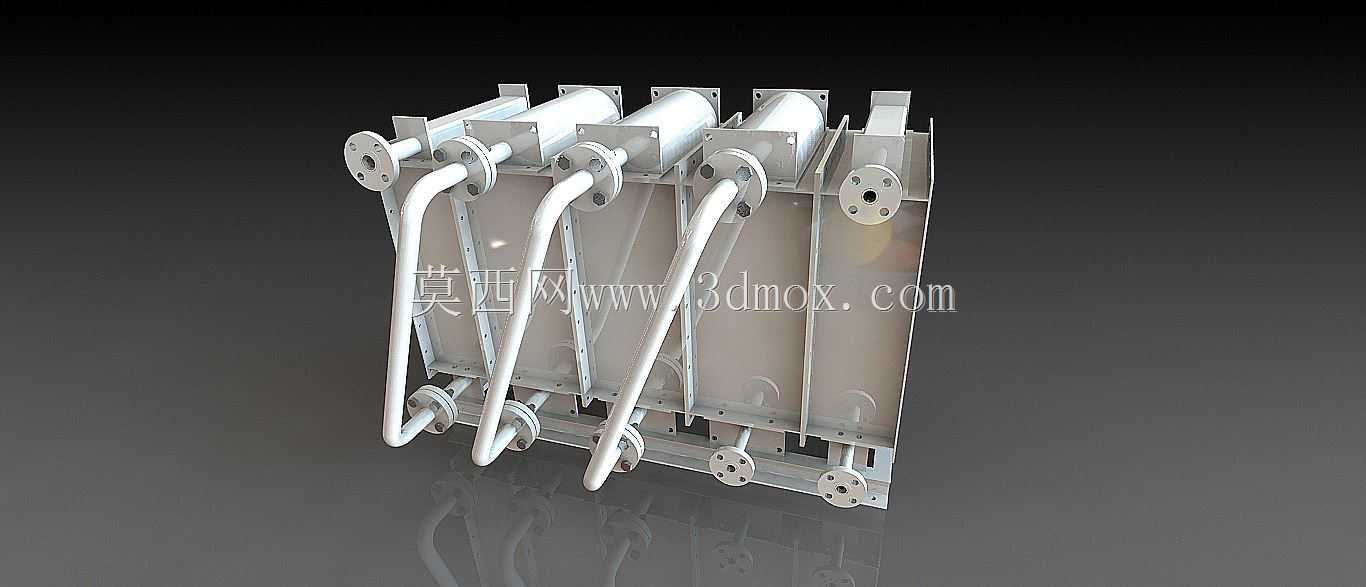

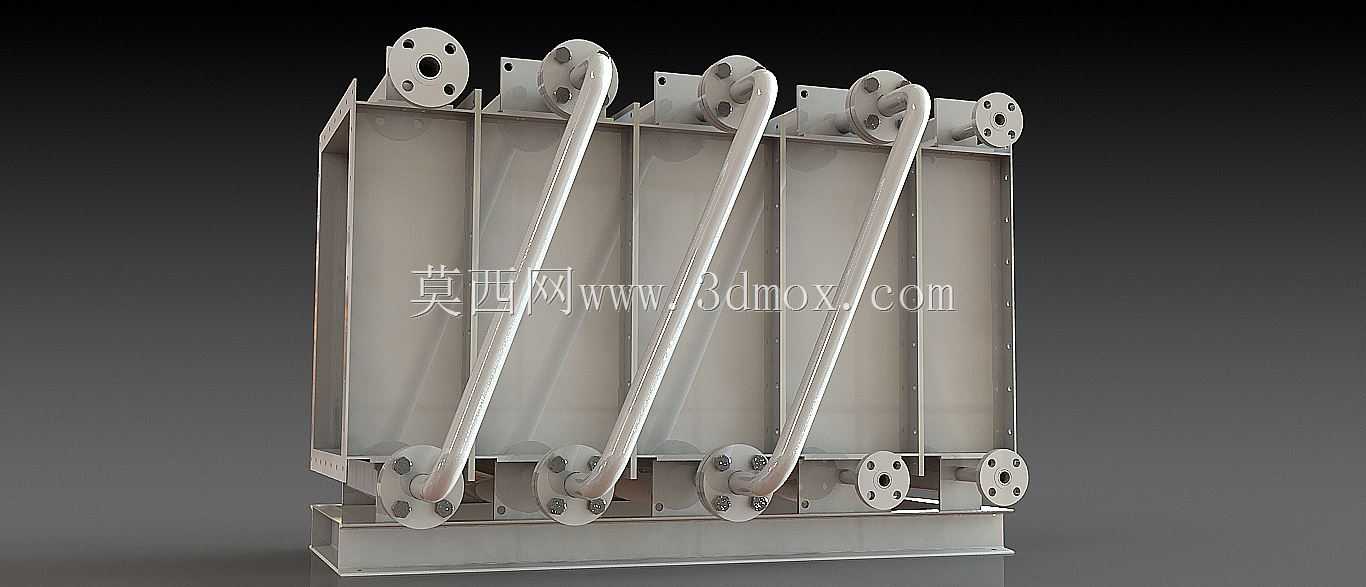

　　这款立式多管束蒸汽散热装置，主要面向工业厂房采暖、工艺空气加热、烘干系统热源配套这类场景设计，在食品烘干线、涂装车间送风升温、大型厂房冬季采暖系统中都能适配，核心作用是通过饱和蒸汽作为热媒，将流经设备外侧的空气快速加热到设定温度，相比普通光管散热器，换热效率能提升四成以上。从结构设计来看，整体采用立式排布的多组平行换热管束，每根换热管端部都通过标准法兰对接外部蒸汽管路与冷凝水回收管路，安装时不需要额外做复杂的管路变径调整，法兰端面的密封槽预留了常规垫片安装空间，现场装配时只要匹配对应压力等级的密封垫片就能完成管路对接，不会出现现场二次加工密封面的问题。设备侧面预留的安装支耳，对应常规钢架安装的螺栓孔距，

　　不管是落地支架安装还是壁挂式钢架固定，都能直接匹配通用安装孔位，不需要额外打孔改制。设计过程中特意将蒸汽进口管路做了弯管导向结构，避免高速蒸汽直接冲刷换热管内壁造成局部冲蚀，延长管束的使用寿命，冷凝水出口设置在管束下部最低位置，能保证停机时冷凝水完全排空，避免冬季停机后管内积水冻裂换热管。从安装边界来看，设备整体宽度适配常规1.2米宽的安装钢架，高度方向预留了管路拆装的操作空间，后期维护时不需要拆除周边相邻设备，就能单独更换单根损坏的换热管束，降低运维的拆装工作量。管束之间的间距经过反复调整，既保证空气流经时的阻力在常规风机的压头覆盖范围内，又能让空气和换热管外壁充分接触，不会出现气流短路导致的换热效率下降问题。

　　设备外部的框架采用折边结构，既提升了整体刚性，避免运输安装过程中出现管束变形，又能作为导流边引导空气均匀流过所有换热管束，不会出现局部区域无气流通过的死区。在实际选型适配时，可根据需要的换热量增减管束数量，这款模型的结构参数可直接作为同类型产品改型设计的基础，不需要重新搭建整体框架结构，只需要调整管束排布数量就能适配不同热负荷的使用场景，对于结构设计人员来说，能大幅缩短同系列产品的建模周期，法兰接口、安装支耳的尺寸都符合通用工业管路安装规范，导出工程图后可直接作为生产加工的参考依据。
