ISO40高立方航运集装箱结构设计

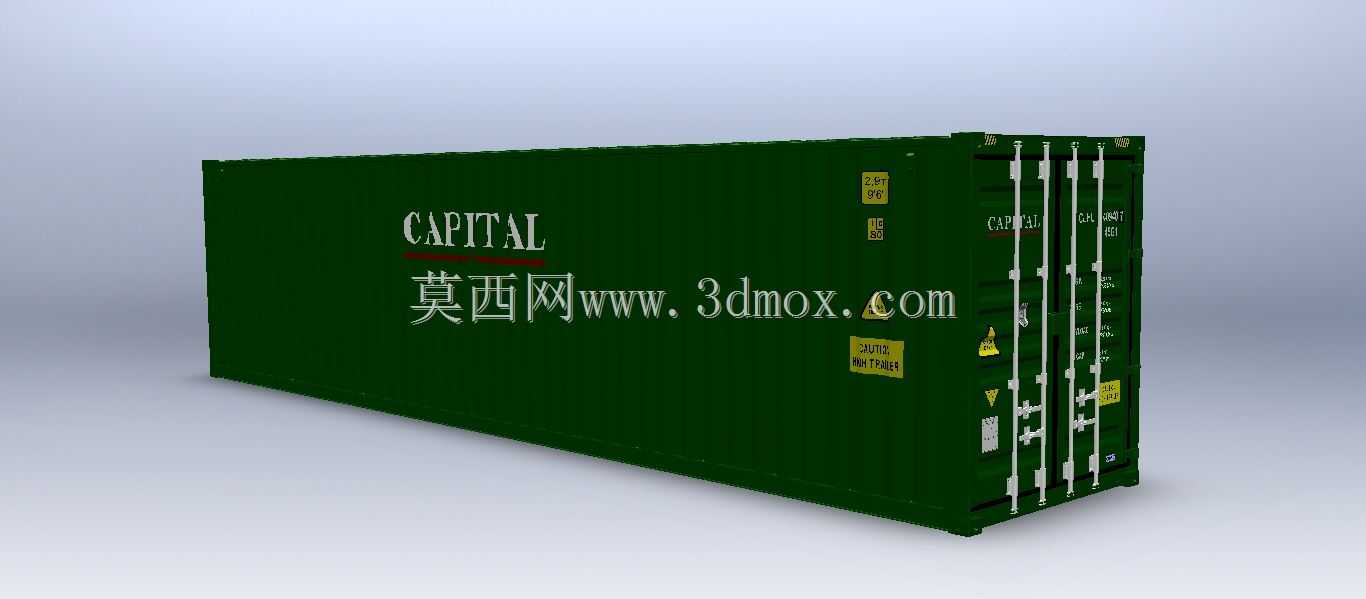

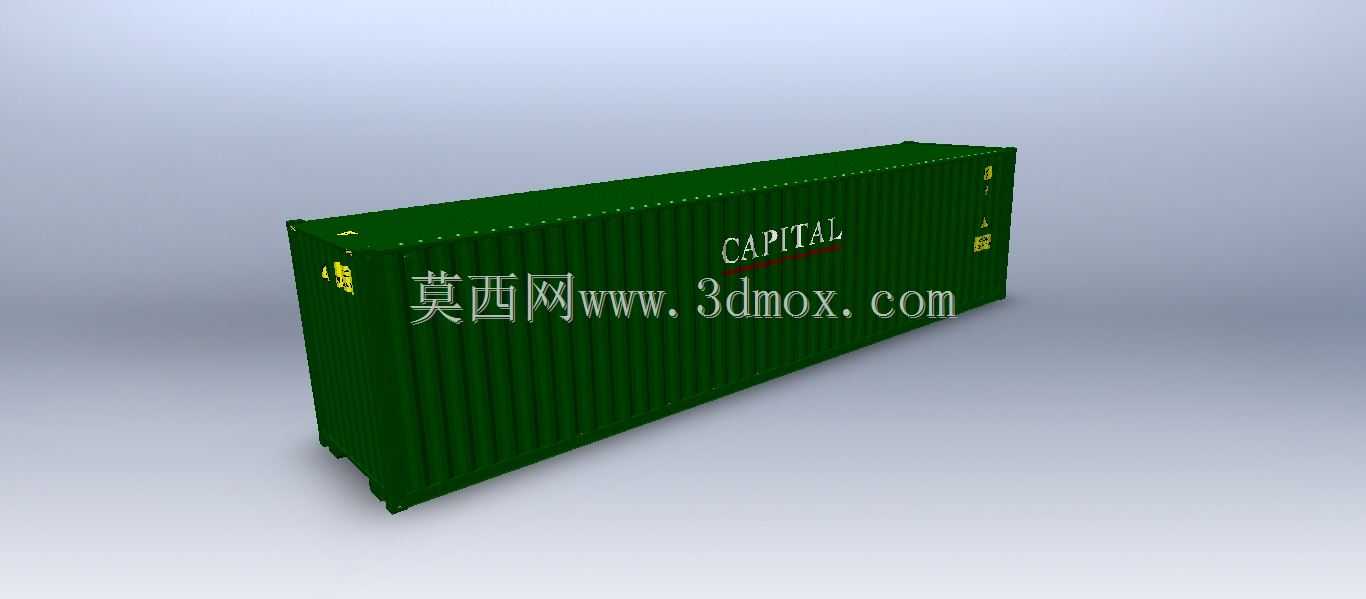

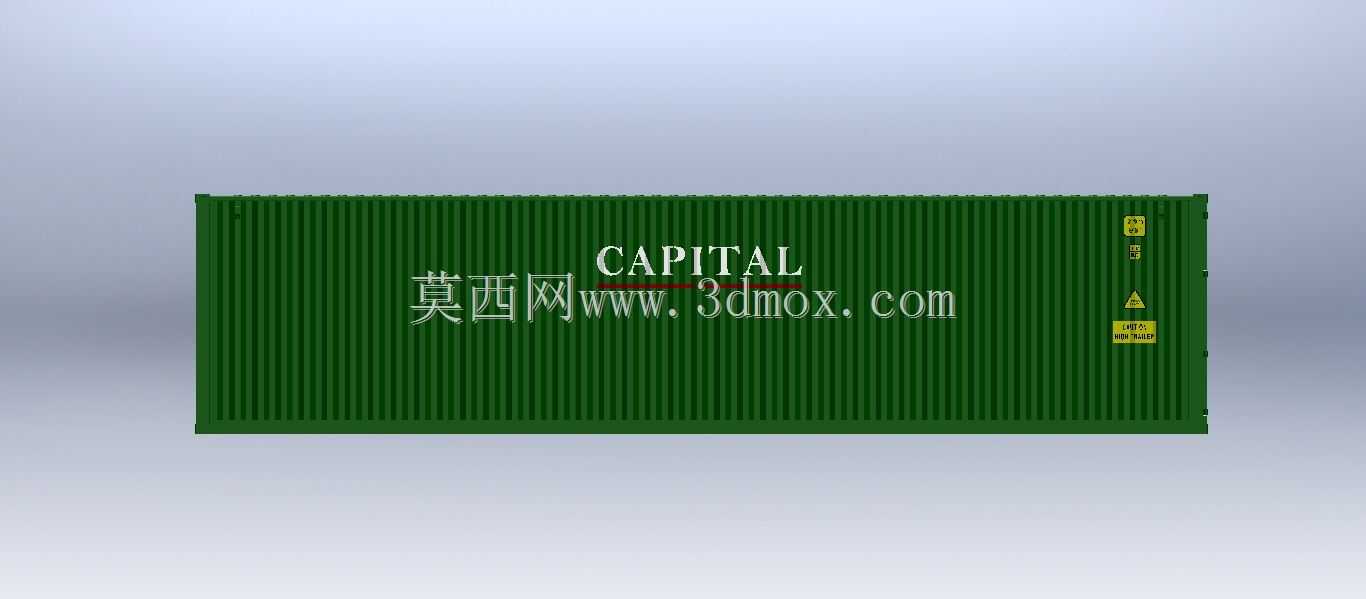

　　在跨境远洋航运、内陆公铁联运的货物周转场景中，高立方集装箱是目前通用散货、高附加值件杂货运输的核心载具，这款ISO 40规格高立方集装箱的三维结构设计，完全贴合国际标准化组织的集装箱尺寸规范，可适配全球绝大多数港口吊装设备、铁路平车、公路货运挂车的装载边界，无需额外改造即可完成多式联运的无缝衔接。从实际使用需求出发，该箱体在标准40英尺集装箱的基础上优化了内部净高，相比普通同长度规格箱体拥有更大的容积率，能够装载更多轻泡货，充分利用运输工具的载重与空间余量，降低单票货物的单位运输成本。箱体主体采用耐候钢作为主结构材料，侧壁采用波纹压型钢板设计，在尽可能降低箱体自重的前提下，保证侧壁的抗挤压、抗形变能力，

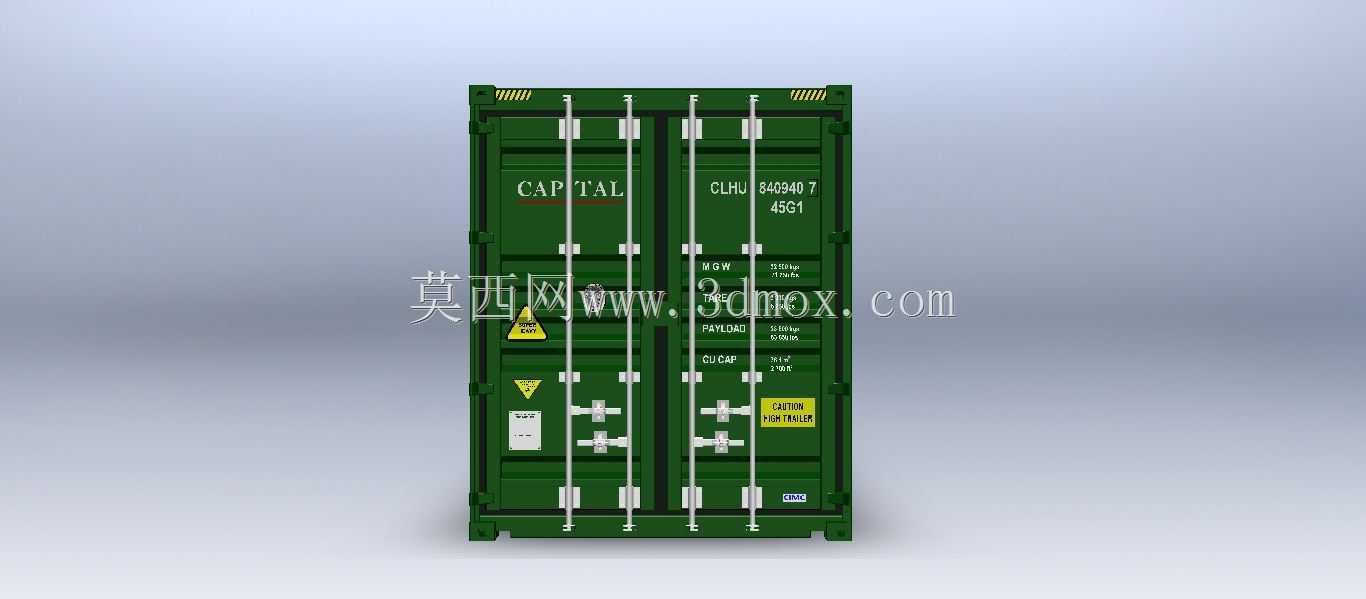

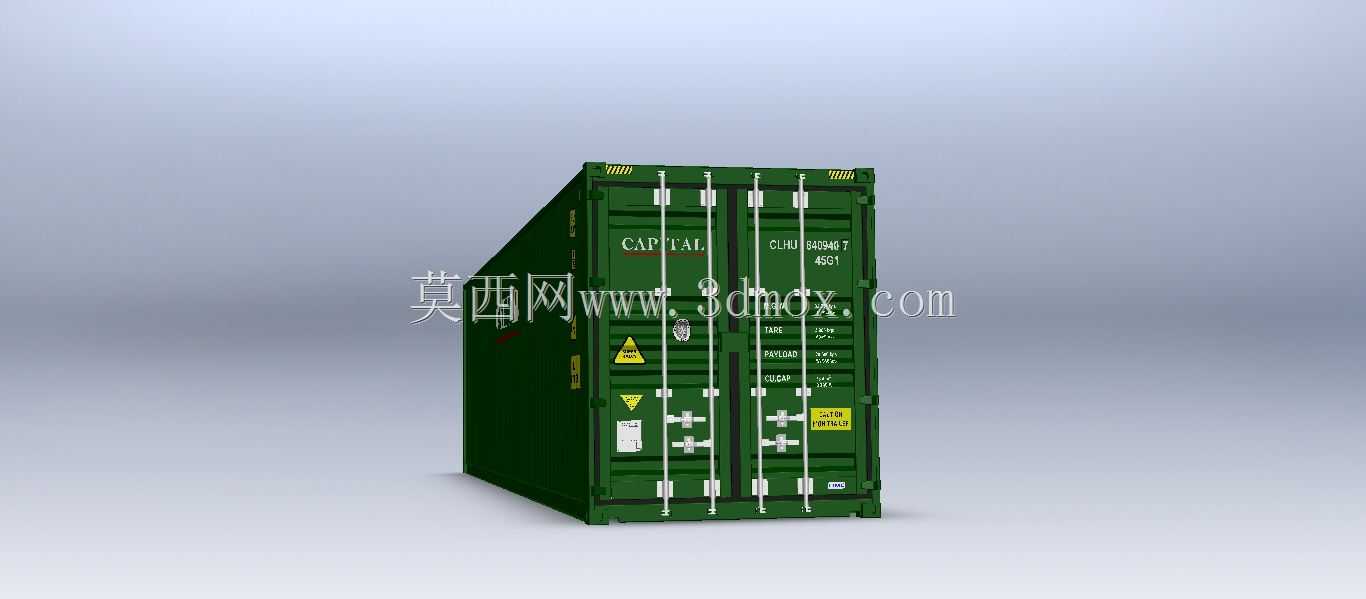

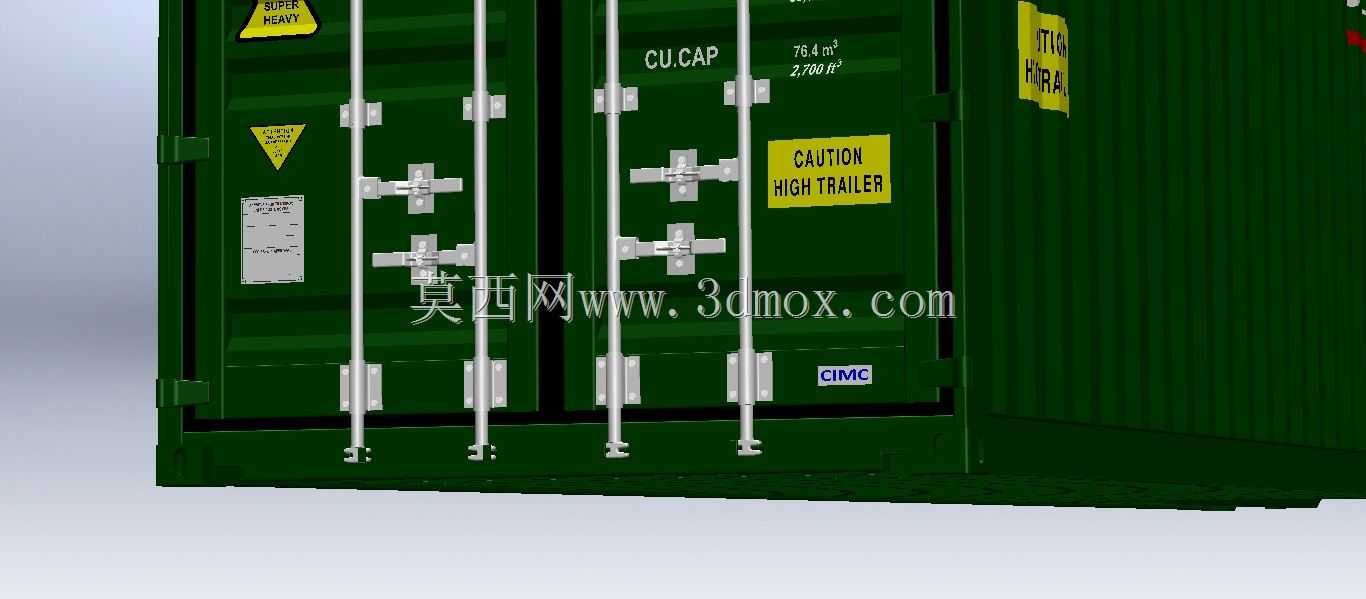

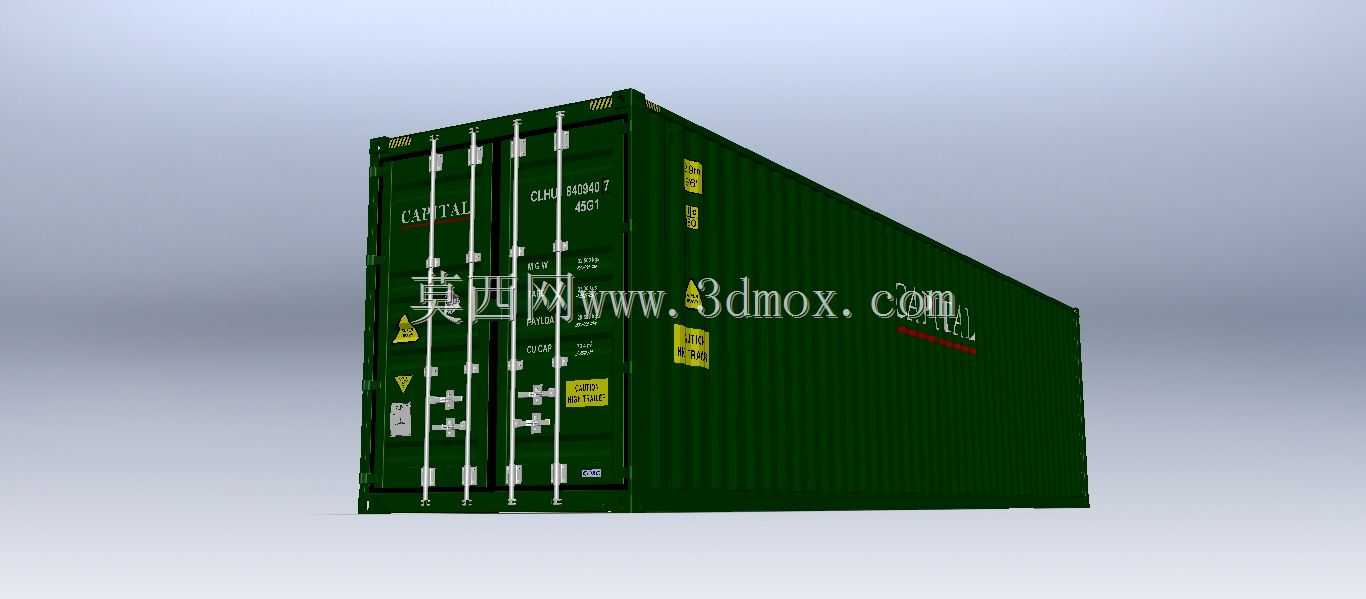

　　满足堆码五层满载箱体的强度要求，适配港口堆场的高密度堆存作业需求。端部门扇采用双开对锁结构，每扇门扇配置多组锁杆与锁座，配合门封胶条实现防水、防尘的密封效果，锁杆的操作把手位置符合人工操作的人机工程高度，现场作业人员无需借助额外登高工具即可完成门扇的锁闭与开启操作。箱体的八个角位置配置标准角件，角件的开孔尺寸、定位精度完全符合国际联运的接口要求，可与吊装吊具、运输车辆的转锁、堆场堆码的定位结构直接适配，无需额外转接件即可完成快速固定。设计过程中充分考虑了箱体的制造工艺可行性，所有板材的拼接位置、型材的焊接坡口都预留了合理的工艺余量，波纹板的压型弧度匹配现有量产压型设备的加工参数，避免出现无法落地生产的异形结构。

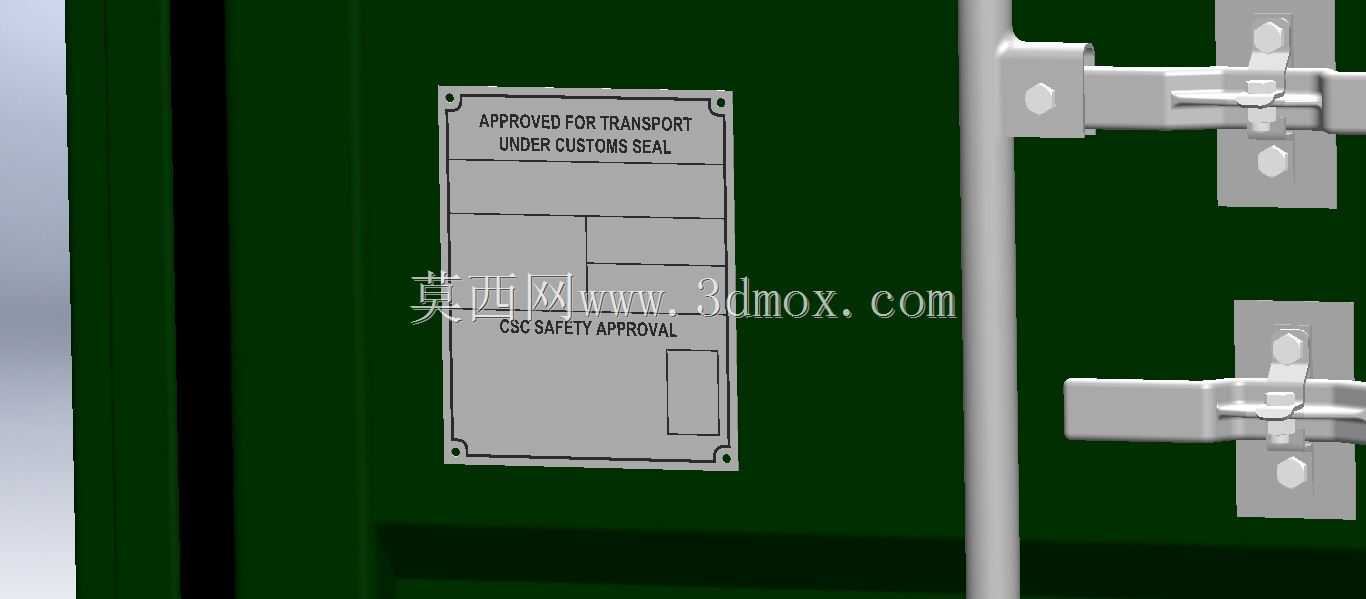

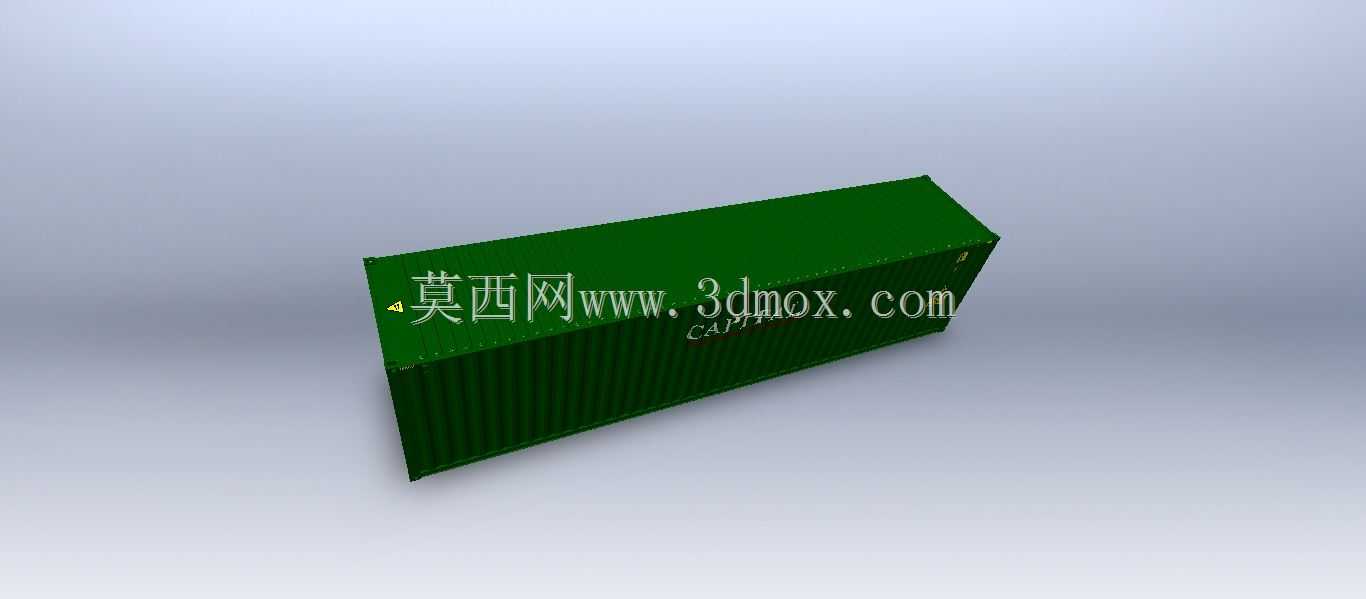

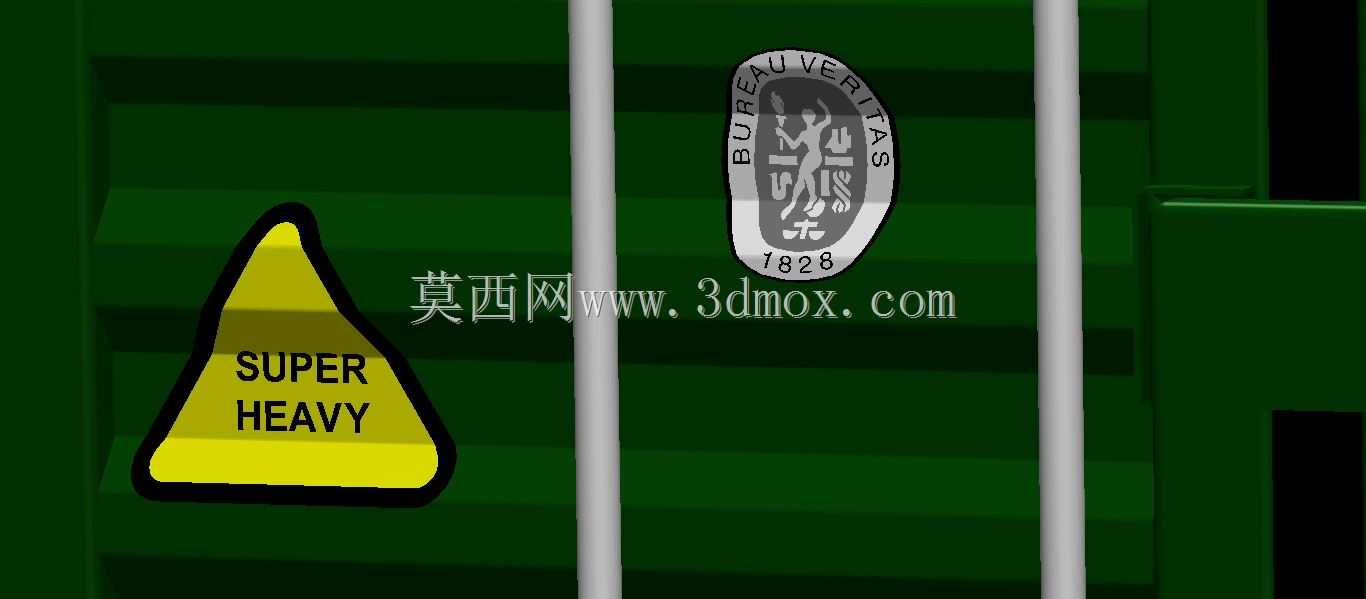

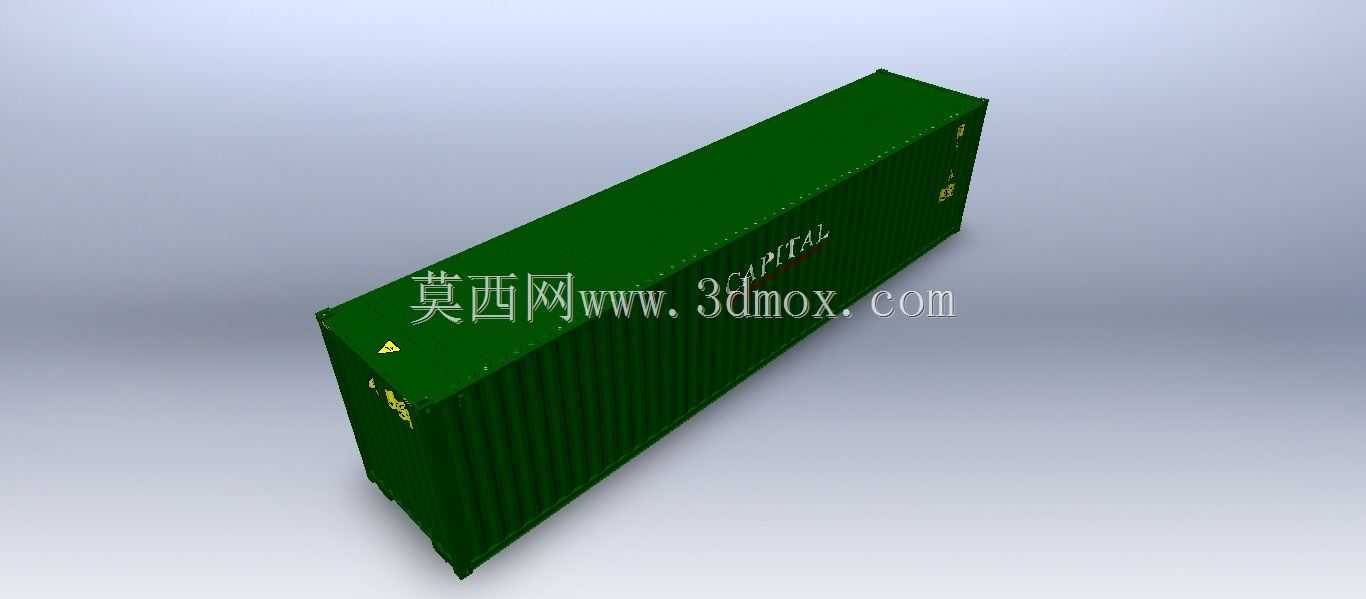

　　箱体外部的标识粘贴区域做了平整化处理，可直接粘贴航运公司标识、危险品标识、载重参数标识等运营标识，不会因为板材波纹导致标识粘贴不牢、识别不清的问题。同时箱体顶部采用微拱设计，避免雨天积水造成顶部锈蚀，底部的横梁排布间距适配标准托盘的尺寸，托盘货物装入后可直接落在底部承重梁上，避免局部压强过大造成底板变形。在安装边界层面，该箱体的外部长宽高尺寸严格遵循ISO 6346标准中40英尺高柜的尺寸要求，总宽度控制在2.438米，总高度控制在2.896米，长度控制在12.192米，可顺利通过所有标准通航桥梁、隧道、铁路限界，不会出现超高超宽的通行阻碍。箱体的自重分布经过重心校核，空载状态下重心位于箱体几何中心附近，吊装过程中不会出现偏载倾斜的问题，满载状态下的承重分布均匀，不会对运输车辆的单侧悬挂造成过载损伤。
