40尺高柜萨穆德拉航运集装箱结构模型

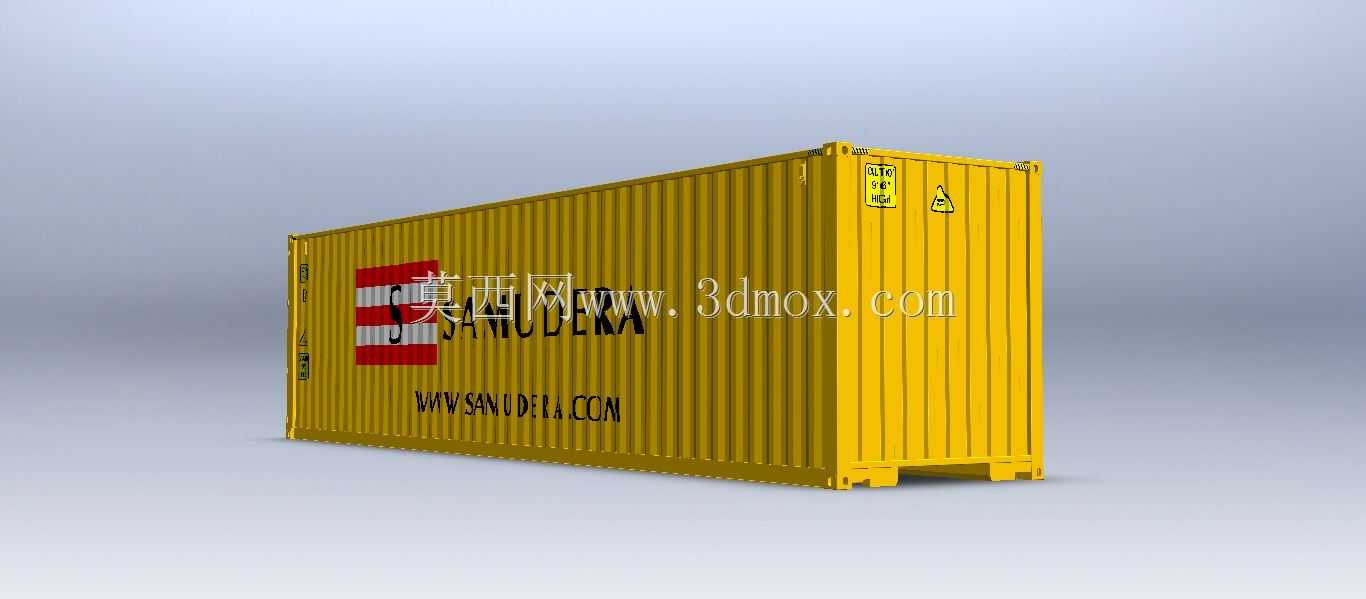

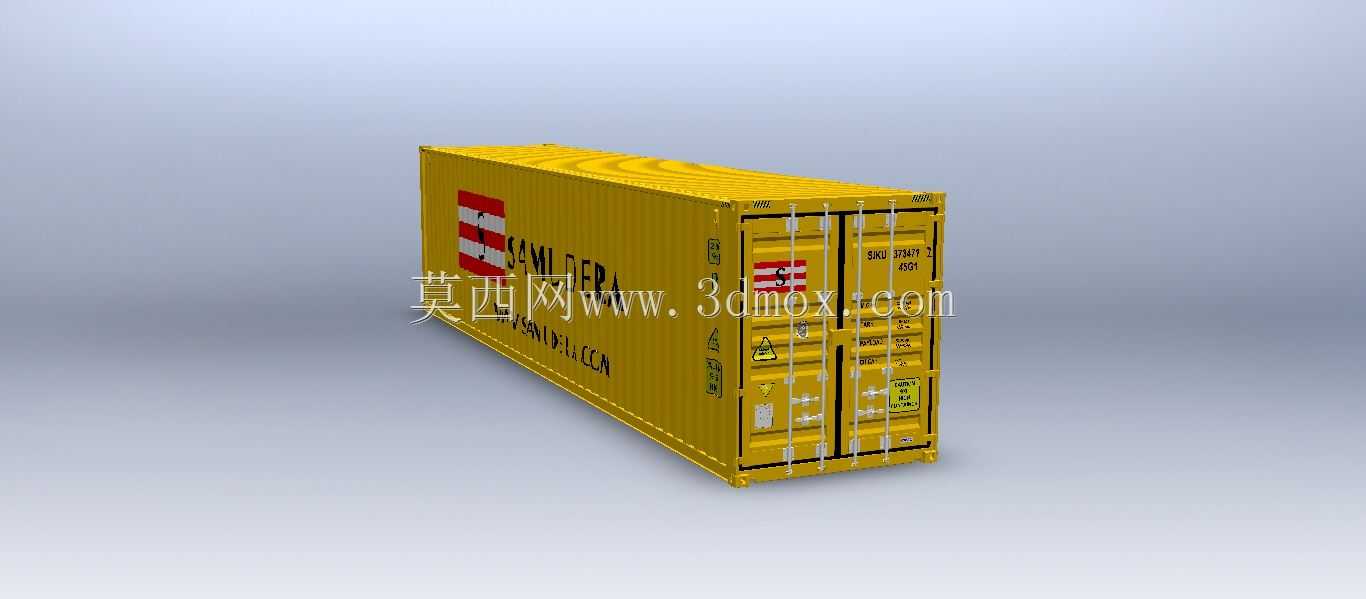

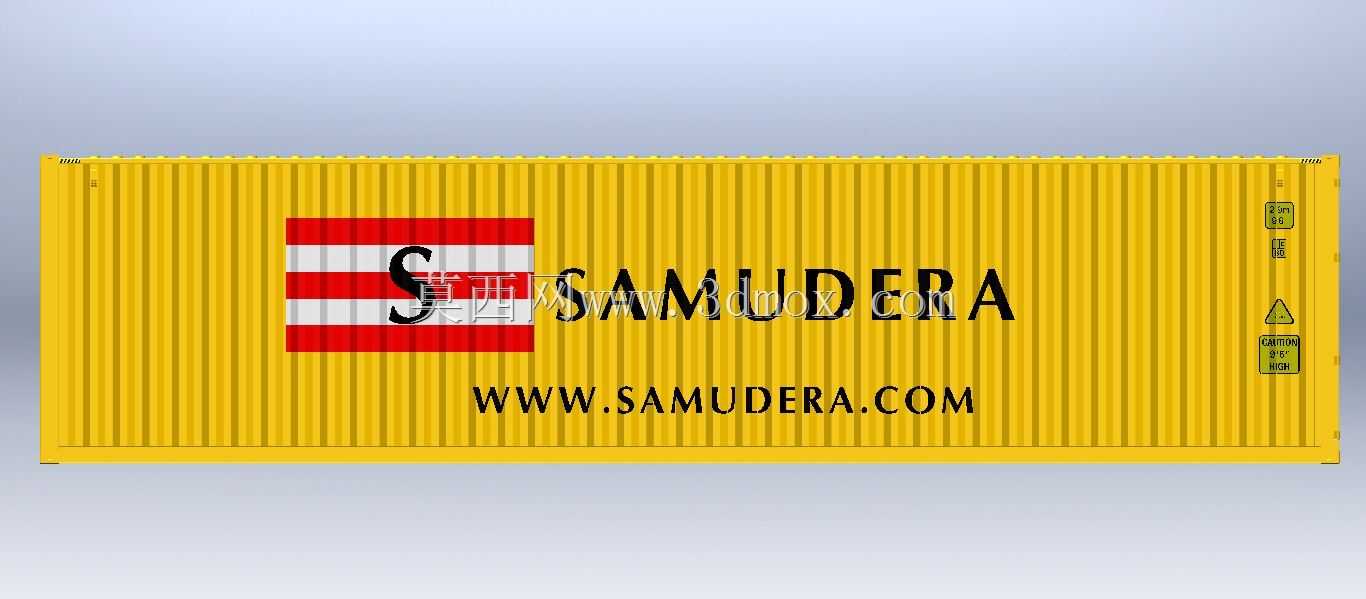

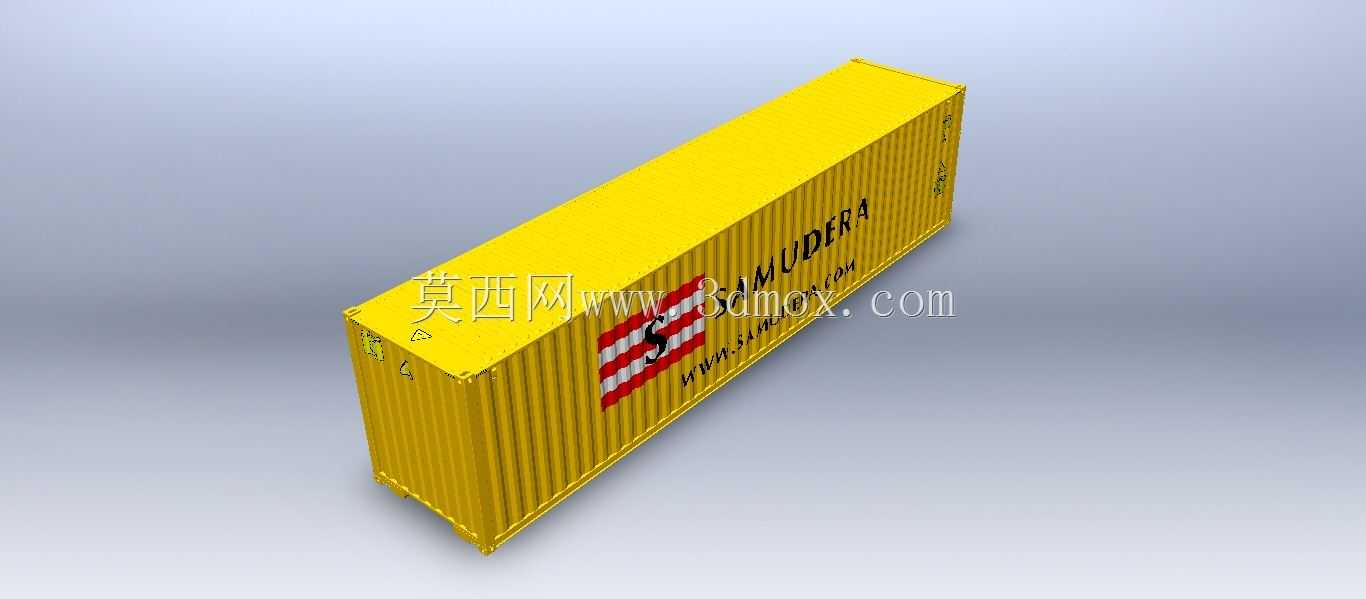

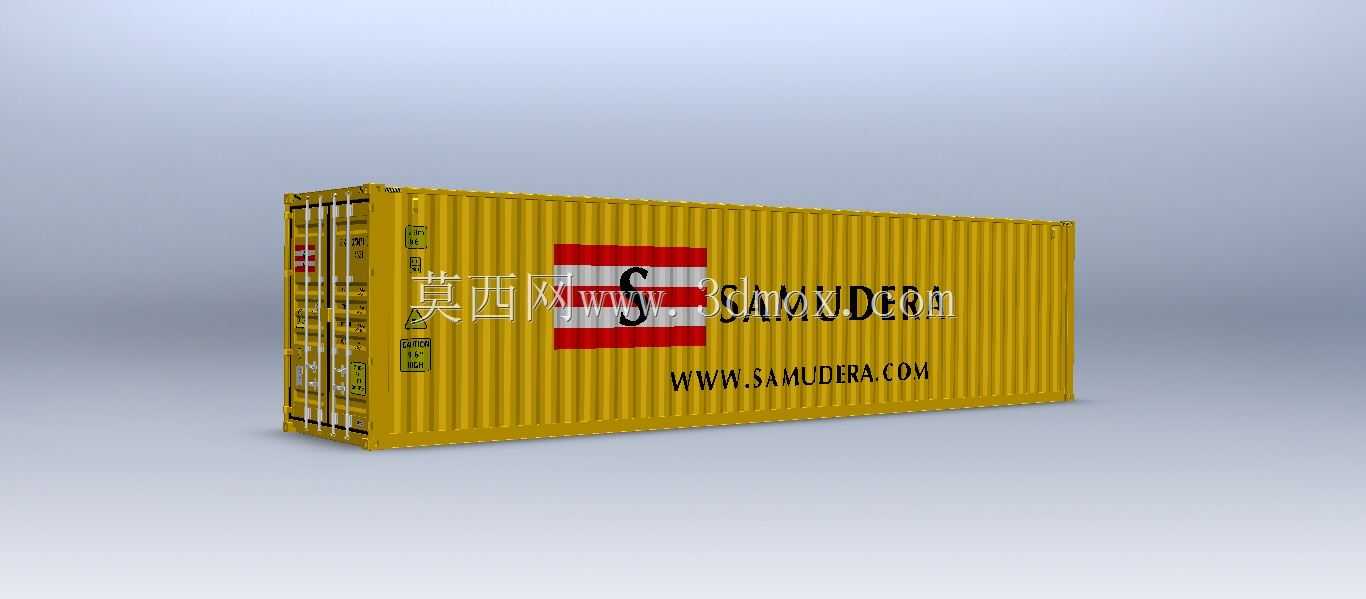

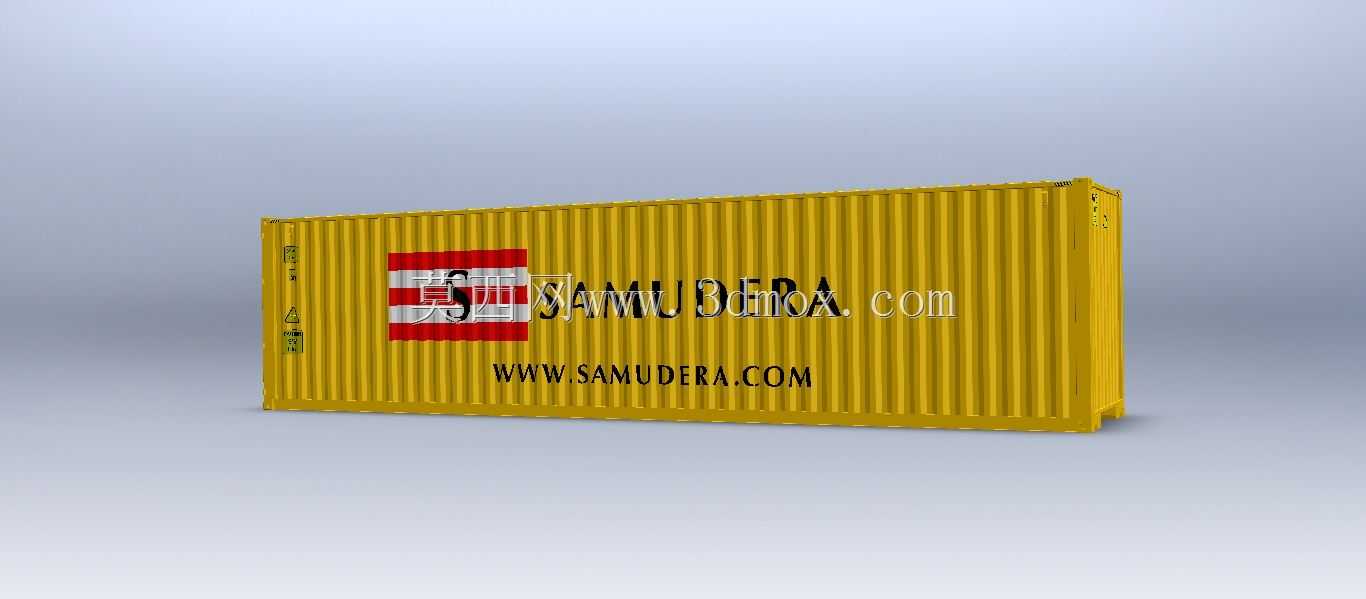

　　这款40英尺高柜集装箱模型还原了国际标准海运集装箱的核心结构特征，可用于物流场站规划、港口装卸模拟、货运方案演示等场景的三维布局参考。从实际工程应用来看，这类高柜集装箱是远洋航运、内陆多式联运中的核心载具，相比标准高度集装箱拥有更大的内部容积，能够装载更多轻泡货，在跨境电商物流、家电运输、轻工产品出口等场景中应用占比逐年提升。模型完整复刻了集装箱的外部结构特征：前端双开门结构保留了锁杆、锁座、门铰链的细节布局，门体上的标识区域还原了航运企业的涂装特征，侧壁的波纹板结构按照实际压型比例建模，顶角件、底角件的连接结构完全匹配ISO集装箱标准尺寸，能够直接适配标准集装箱吊具、半挂车承载台的装配边界，在做装卸作业仿真时无需额外调整接口尺寸。

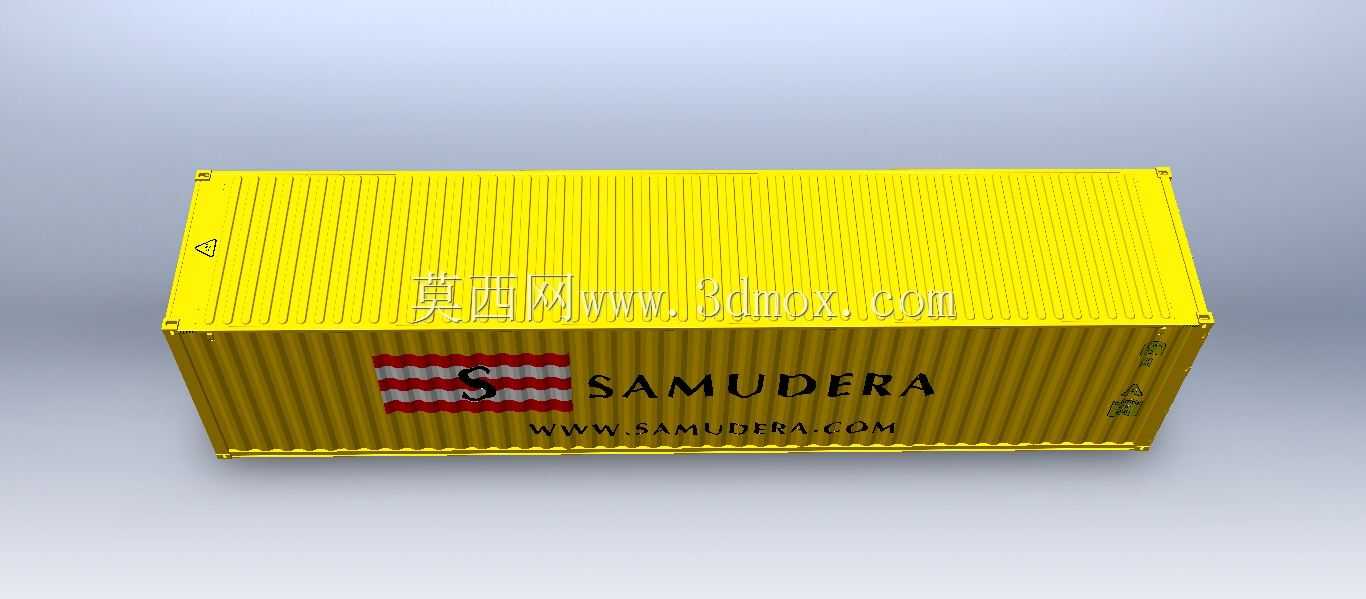

　　设计过程中严格遵循ISO 6346集装箱标准的尺寸规范，外部长度控制在12192mm，宽度2438mm，高度2896mm，角件的开孔位置、锁孔尺寸完全符合吊装、堆码的接口要求，堆码状态下上下箱体的角件能够精准对齐，满足多层堆垛的仿真需求。箱体表面的涂装细节还原了航运企业的标识特征，同时保留了危险品标识、自重标、容积标等实际运营中必备的标识位置，在做物流场景可视化项目时可以直接替换标识内容适配不同企业的展示需求。从结构设计逻辑来看，模型将箱体的承载框架与壁板结构做了分层处理，侧壁波纹板的压型深度、波距都参考了实际钢制集装箱的参数，既保证了外观还原度，也能在做有限元分析参考时快速提取壁板的截面参数，核算箱体侧壁的抗挤压能力。

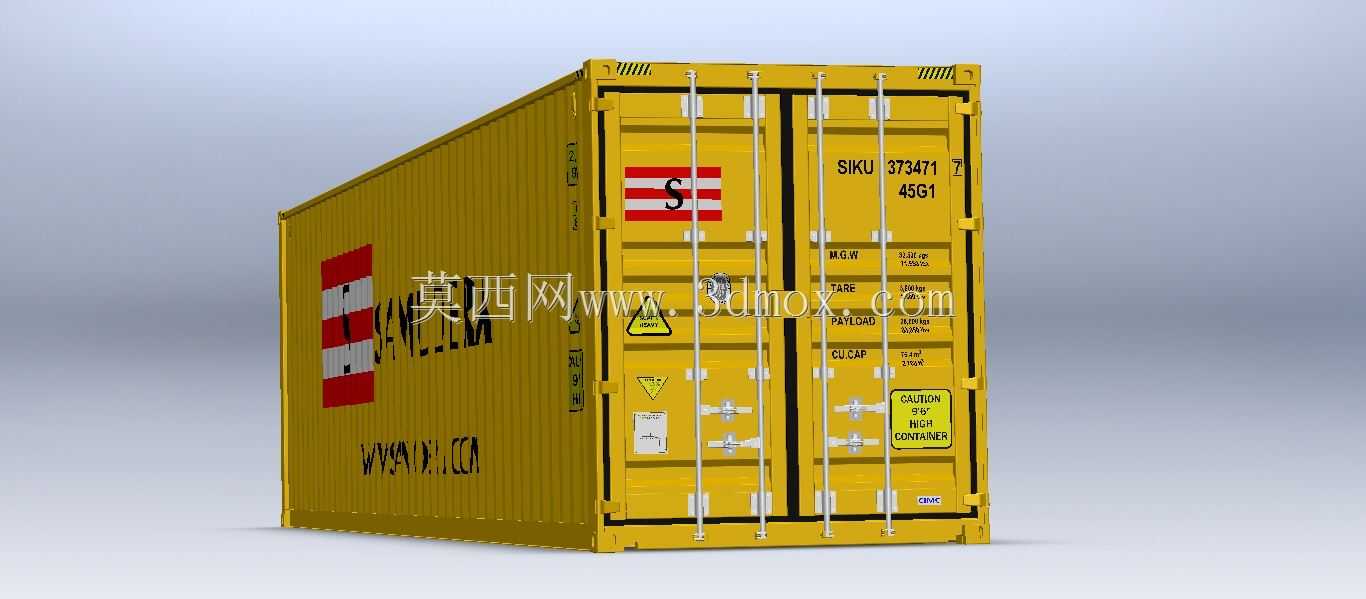

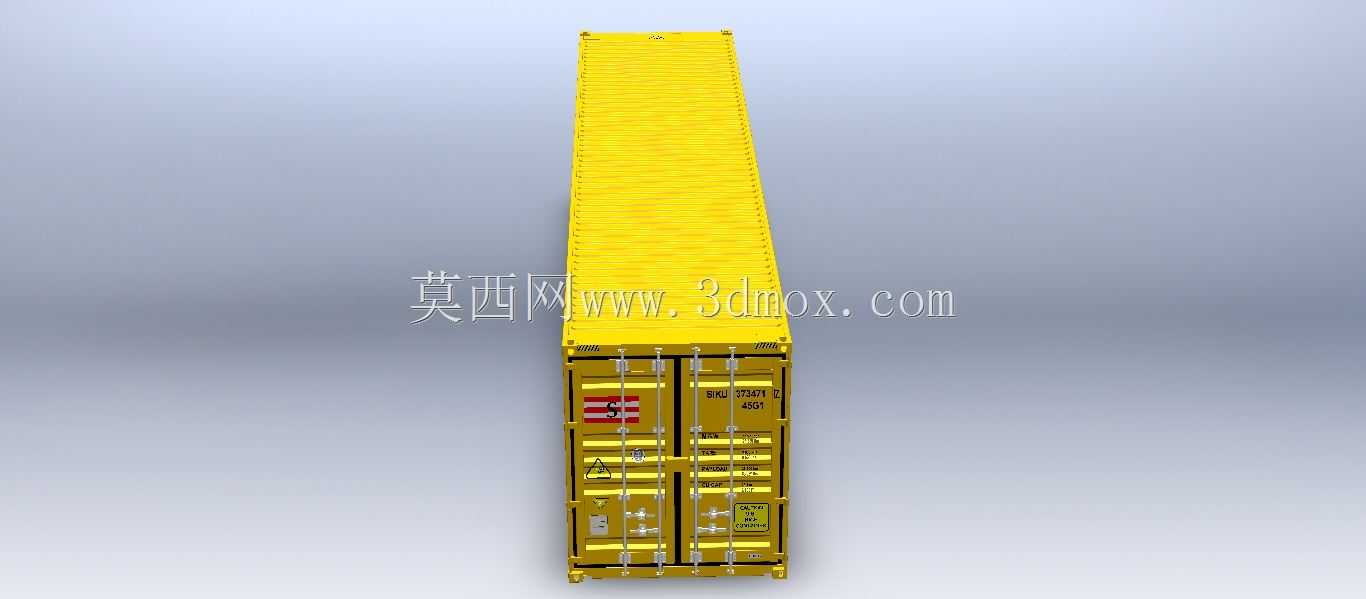

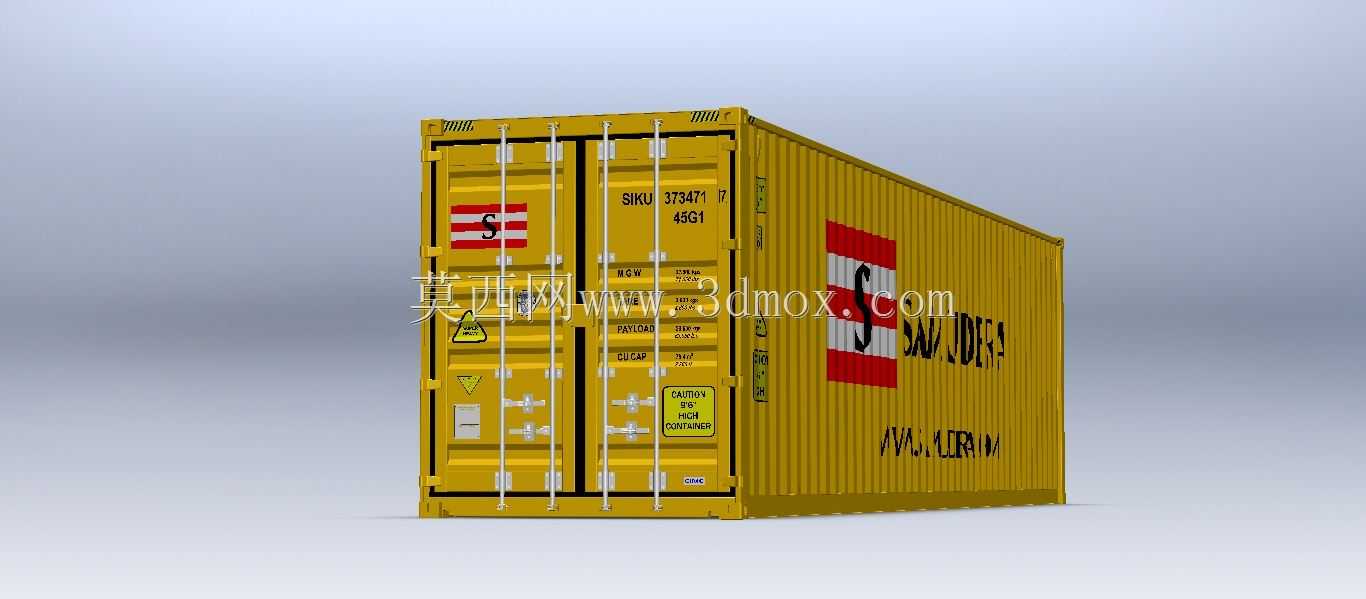

　　门封胶条的位置、门铰链的转动轴位置都做了精准定位，在做开门动作仿真时可以直接设置转动副实现门体的开合动作，无需额外调整结构位置。底架部分的横梁布局、叉槽位置也按照实际高柜的结构还原，能够适配叉车作业、滚装运输等不同场景的仿真需求，在做内陆物流场站的规划模型时，可以直接调用该模型模拟集装箱在场站内的转运、堆存、装卸全流程作业。
