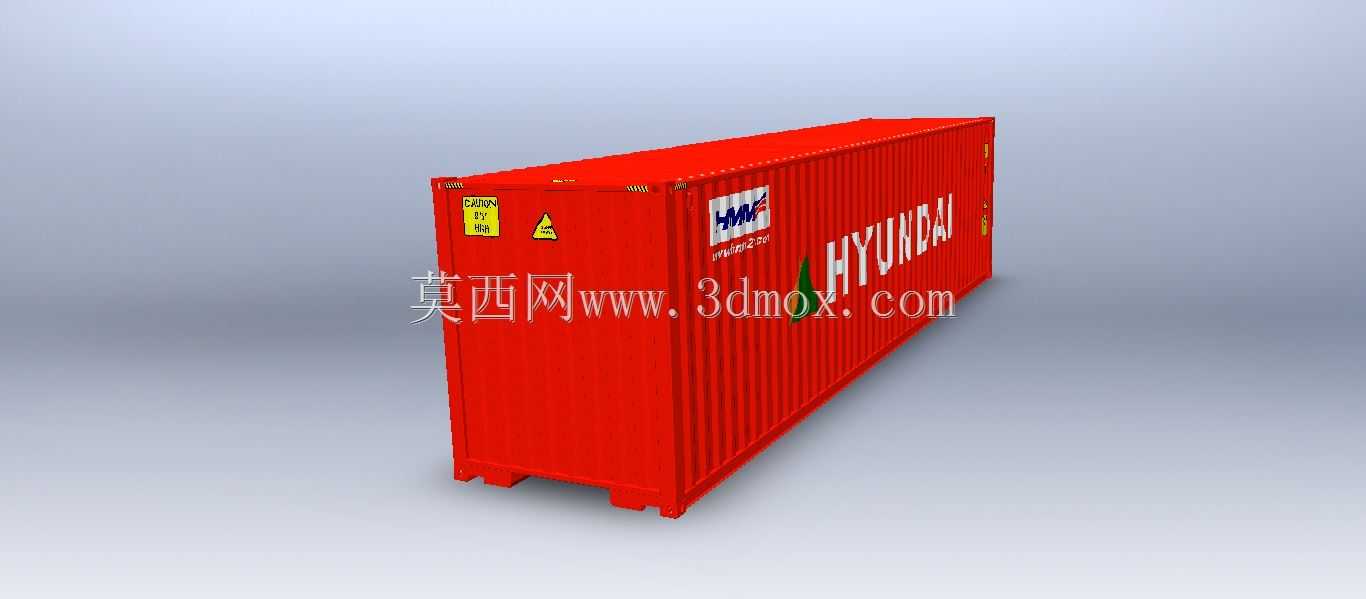

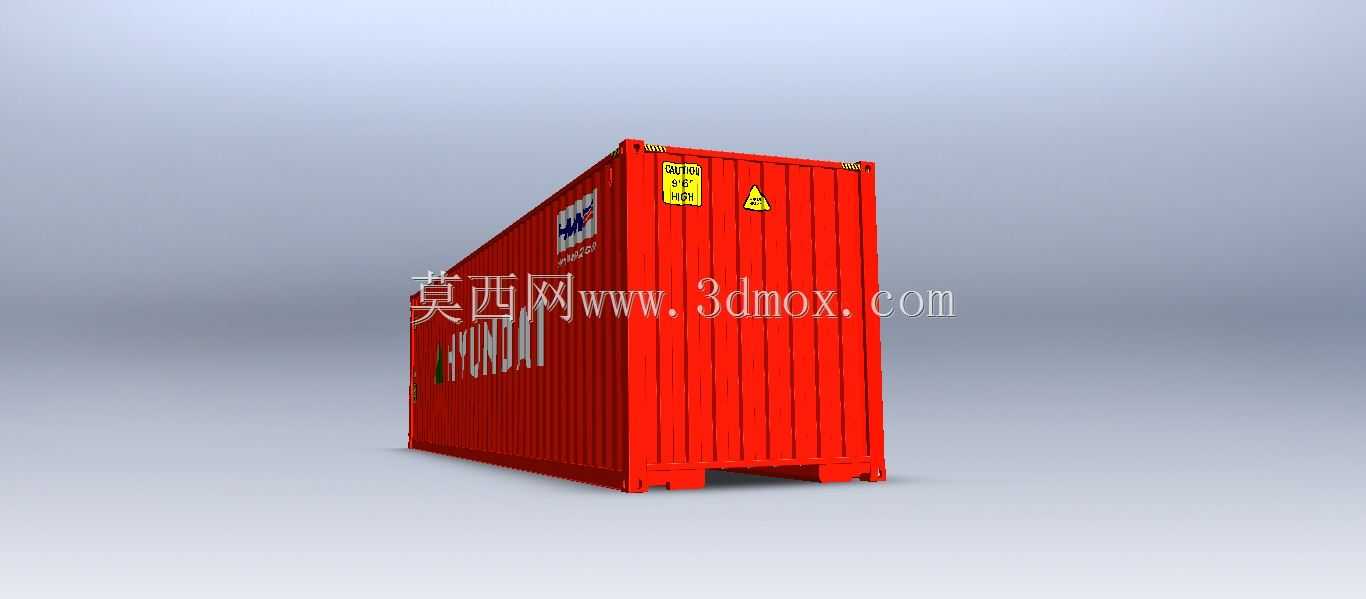

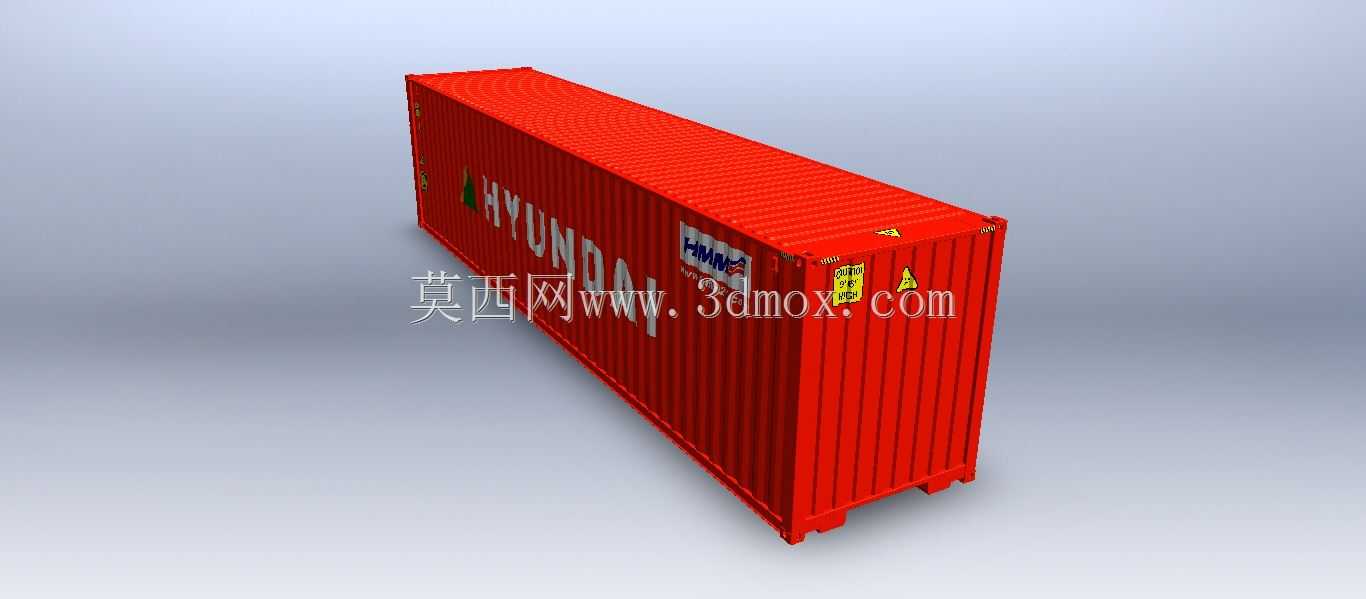

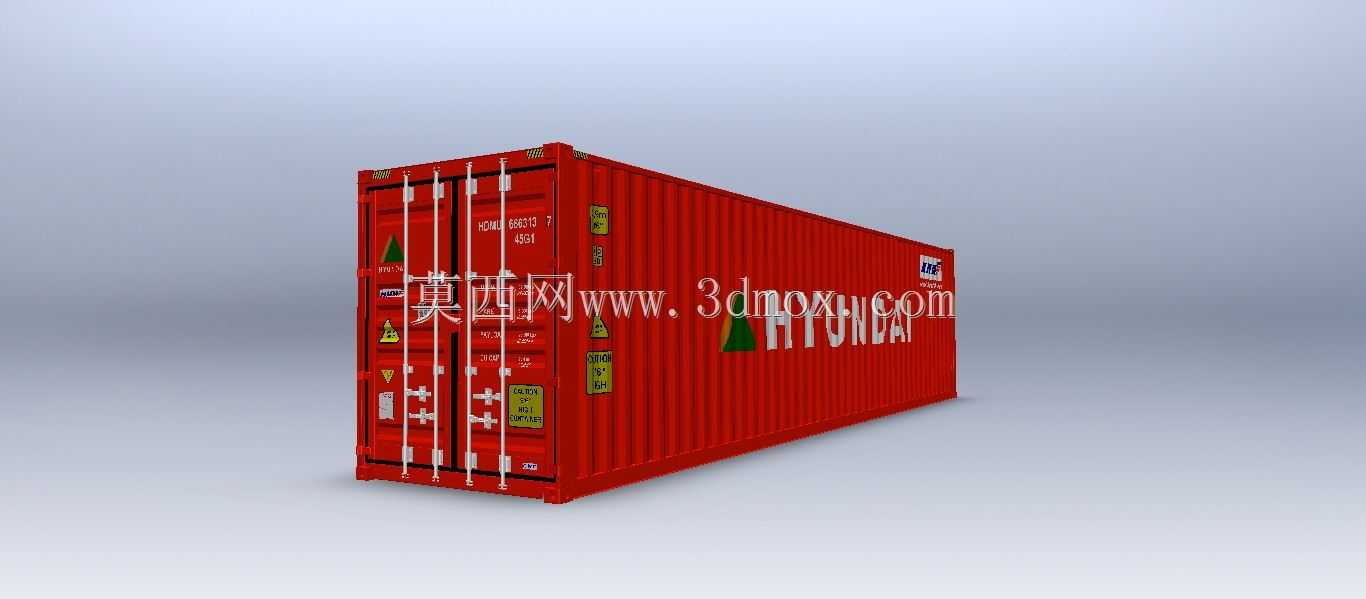

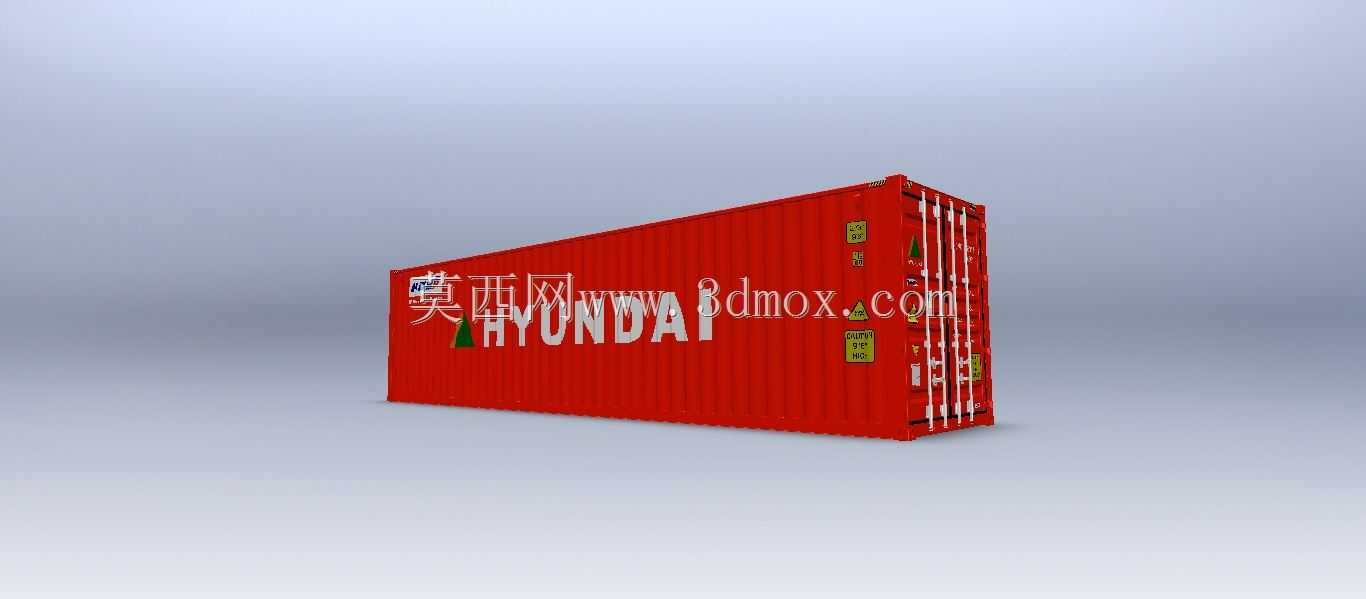

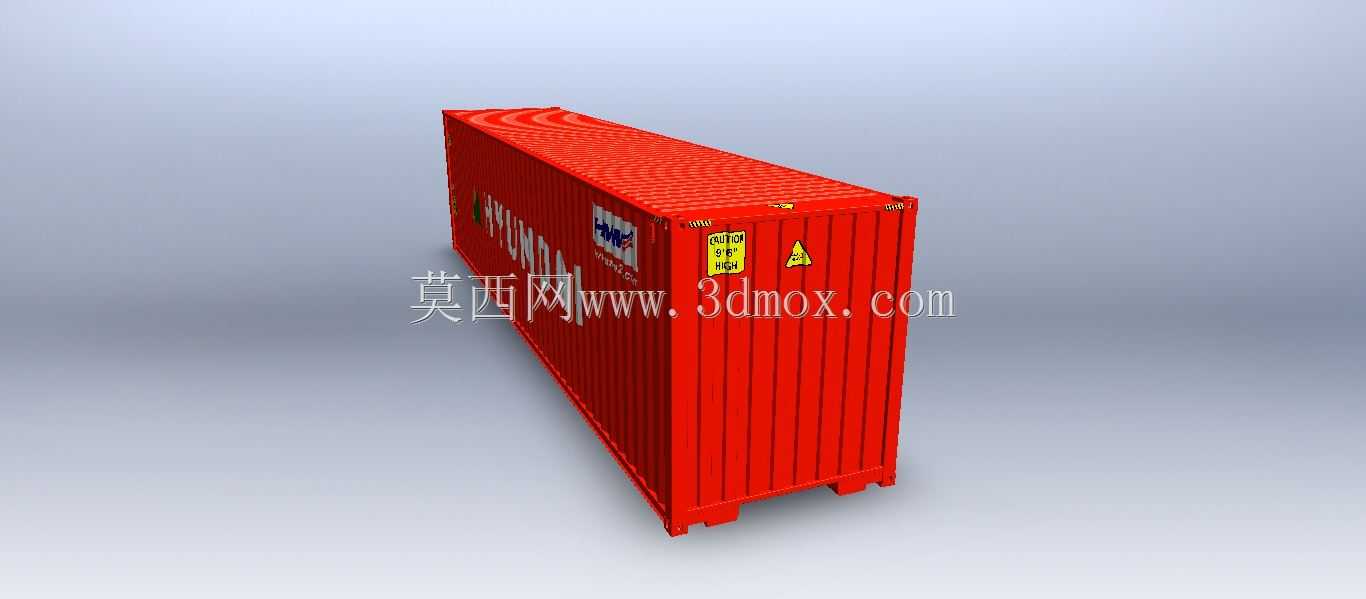

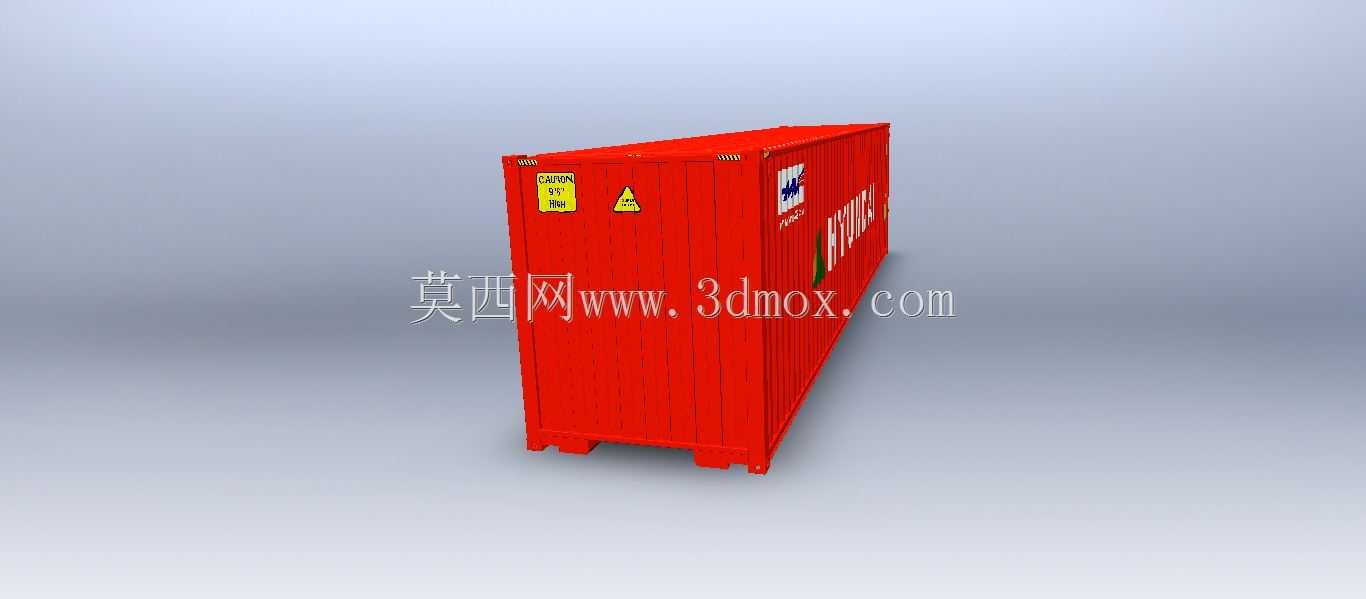

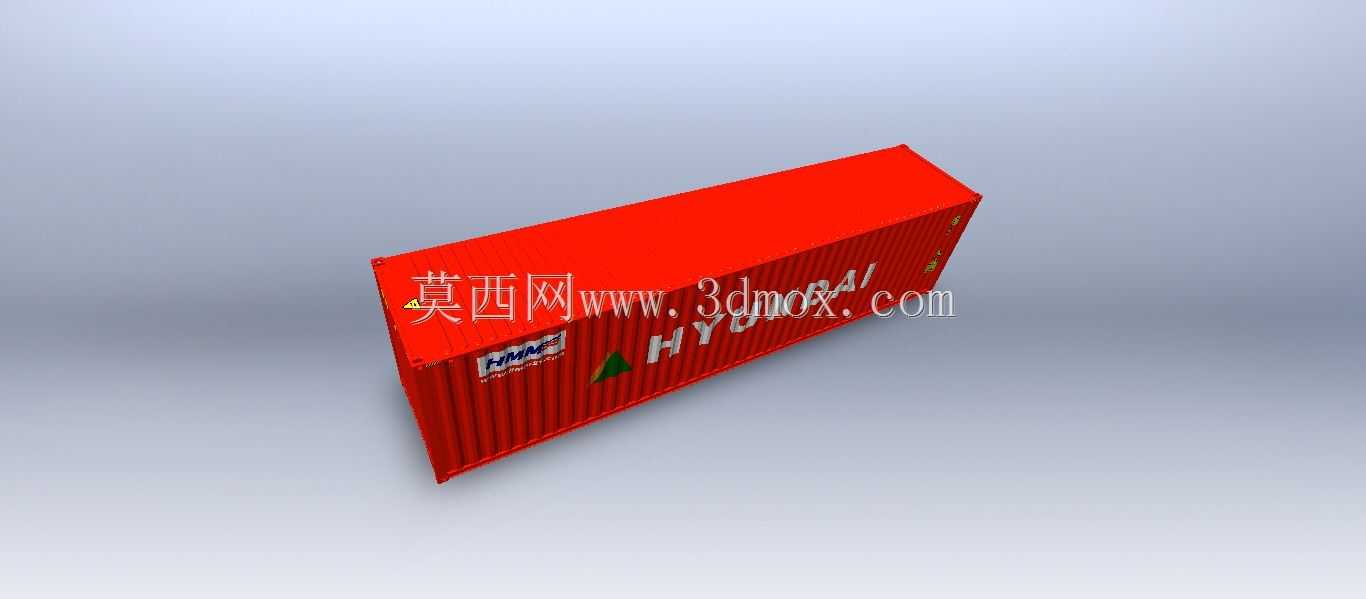

40尺高柜ISO标准集装箱结构设计

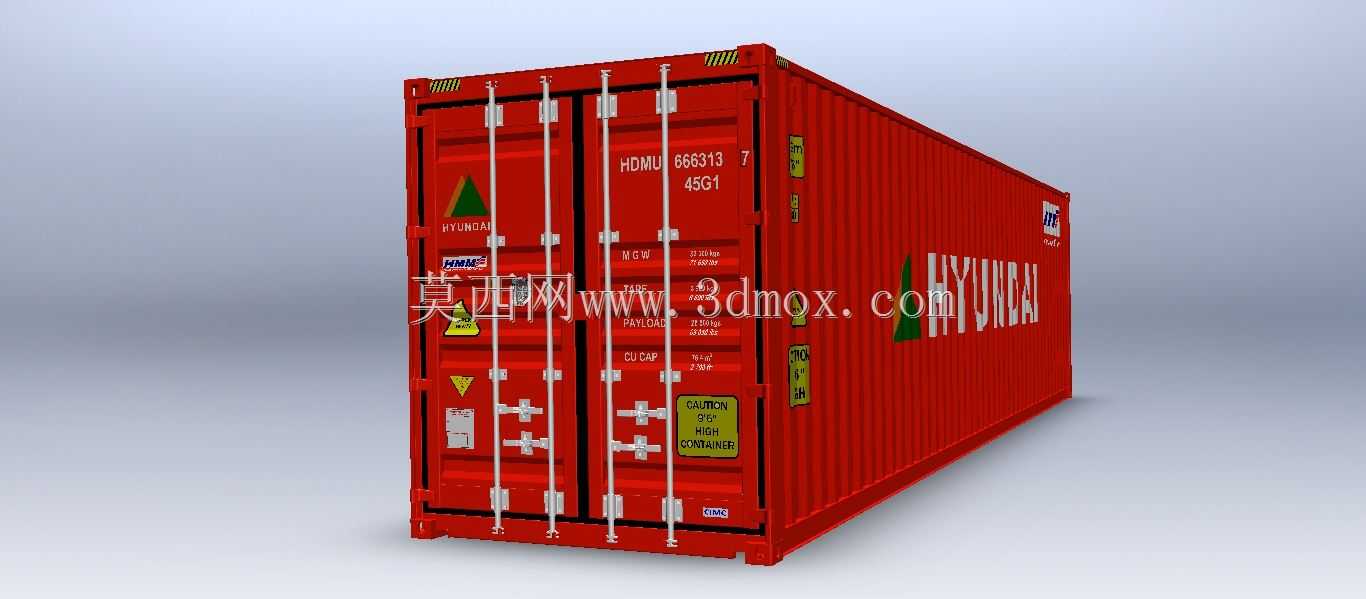

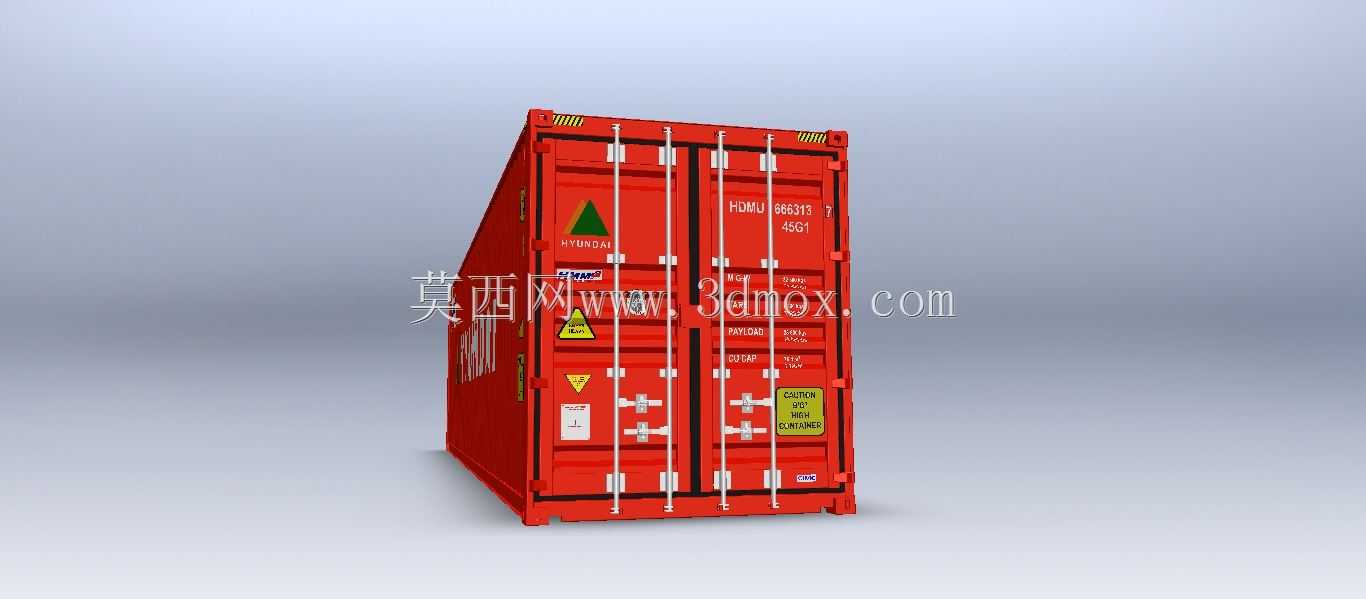

　　这款40英尺高柜集装箱的三维结构设计，完全贴合ISO国际海运集装箱的规范要求，可直接用于多式联运场景下的货物装载、转运与堆存作业，适配全球主流港口的吊装设备、堆场堆垛位以及集装箱船的舱位排布，同时满足公路集装箱拖车、铁路平车的装载固定要求，是跨境物流、干线货运领域应用最广泛的标准载货单元。从实际使用场景出发，该箱体的设计首先考虑了堆码与吊装的受力需求，顶部角件与底部角件的位置精度严格控制在标准公差范围内，可实现多层堆码时的快速对位锁固，满载状态下可支持最多6层同规格箱体的堆垛载荷，完全匹配港口堆场的高密度存储要求。箱体端门采用对开双门结构，每扇门配置多组锁杆与锁座，锁杆的排布位置兼顾了密封性能与操作便利性，门封条采用耐候橡胶材质，

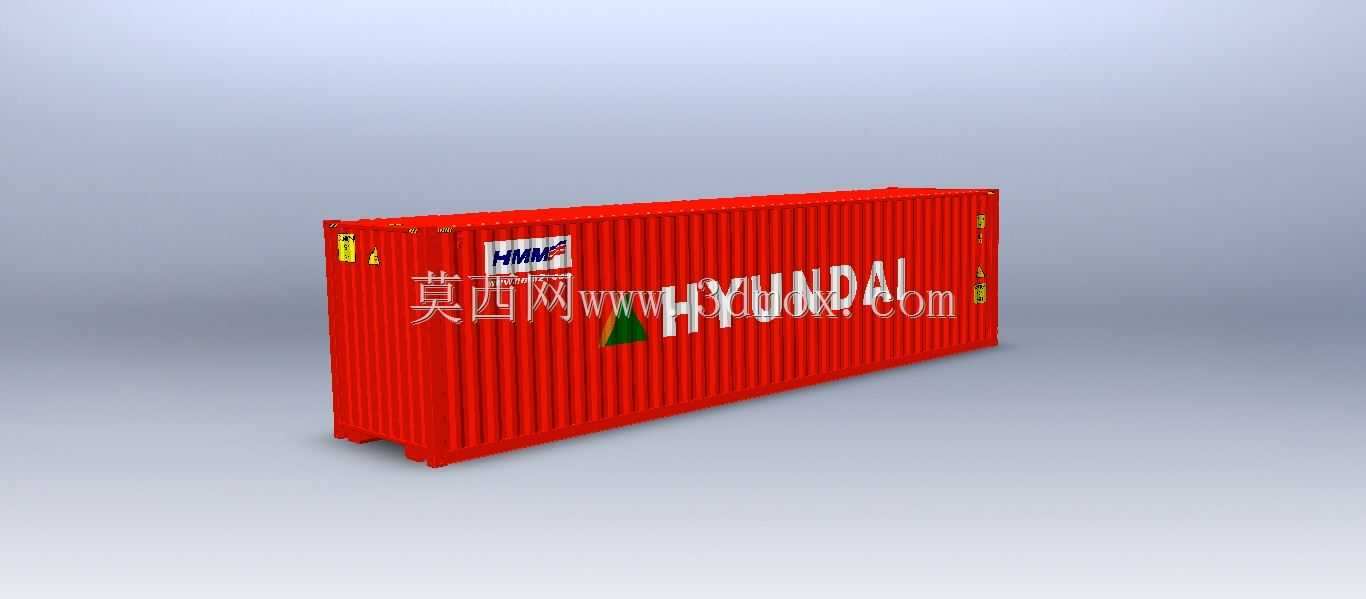

　　可在-40℃到70℃的环境温度下保持密封弹性，避免海运过程中盐雾、雨水侵入箱内造成货损。侧壁采用波纹钢板压型结构，在控制箱体自重的前提下最大化提升侧壁的抗变形能力，可承受货物运输过程中的侧向挤压与堆码带来的纵向载荷，内壁预设的货物固定环位置，可适配不同类型货物的绑带固定需求，避免运输过程中货物移位。设计过程中优先考虑了不同运输场景的安装边界，箱体外部长度、宽度、高度尺寸完全符合ISO高柜的标准参数，可适配所有标准集装箱半挂车的承载台定位销位置，铁路运输时可直接卡入平车的固定锁位，吊装作业时角件的开孔尺寸可兼容港口通用吊具的旋锁结构，无需额外适配工装。箱体表面的标识区域预留了航运公司标识、箱号、载重标识、操作警示标识的标准张贴位置，

　　端门上的各类警示标识位置符合国际海运危险货物运输规则的通用要求，即使装载普通货物也可满足港口的查验规范。从结构细节来看，底部横梁采用C型钢压型结构，与底面板焊接后形成整体承载框架，可均匀分散箱内货物的集中载荷，即使装载重型设备也不会出现底板变形问题；顶板采用整张压型钢板拼接，焊缝位置做了密封处理，可承受顶部堆码的压力同时避免雨水渗漏；前端壁的加强筋排布经过受力仿真验证，可承受运输过程中紧急制动带来的货物前冲载荷，避免端壁变形损坏。整个模型的结构拆分完全还原实际生产的焊接装配逻辑，所有钣金件的厚度、折弯角度、焊接位置都参考实际量产集装箱的工艺参数，可直接用于结构教学、物流场景仿真、货运方案模拟等场景，也可作为集装箱改装、特种箱衍生设计的基础模型使用，帮助设计人员快速核对不同场景下的箱体适配性，减少前期方案验证的重复建模工作量。
