框架式集成供油装置三维结构设计

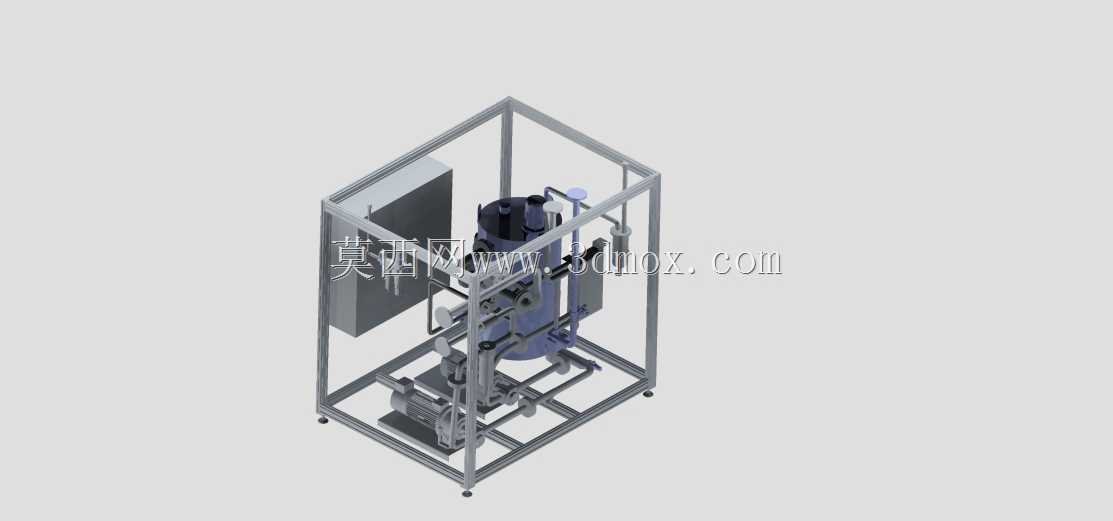

　　这套集成式供油装置的三维结构，核心面向工业液压系统、大型传动设备的集中润滑与压力供油场景，在冶金产线传动辊组、重型机床主轴润滑、工程机械液压动力单元配套中，这类集成供油结构是保障设备连续稳定运行的核心辅助单元。从结构设计逻辑来看，整体采用方管焊接成型的框架式承载结构，所有功能组件全部集成在框架内部，没有外露的零散管路与元件，既可以在车间地面通过底部可调脚轮调平后独立放置，也能通过框架顶部的吊装孔整体吊装嵌入大型设备的预留安装舱内，安装边界适配性较强，框架整体长宽高控制在1200mm×800mm×1800mm区间，预留的侧面检修门开合空间仅需600mm，不需要额外预留过大的设备周边检修通道，适合空间紧凑的工业车间布局。

　　装置核心功能是完成液压油的存储、过滤、压力输出、油温调控以及油路状态监测，立式储油罐体布置在框架中心位置，周边分层布置油泵电机组、过滤组件、压力控制阀组、油温冷却单元以及电气控制箱，管路走向全部沿框架型材内侧排布，通过管卡固定避免设备运行过程中管路振动产生的磨损，同时所有油路接口全部预留标准法兰连接位，现场对接外部供油管路时不需要二次改装管路走向。设计过程中优先考虑了日常运维的便利性，滤芯更换位置、油位观察窗、压力检测表全部朝向框架正面的检修侧，运维人员站在设备正面即可完成日常油位检查、滤芯更换、压力校准等常规操作，不需要绕到设备侧面或背面操作；电气控制箱独立布置在框架左侧上部，与油路组件之间通过金属隔板隔离，

　　避免油路渗漏的油液接触电气元件引发故障，同时控制箱的接线端子全部朝下布置，防止车间积尘、滴落的切削液进入端子排引发接触不良。从结构建模的细节来看，所有型材连接处的焊接坡口、螺栓连接的沉头位置、脚轮的安装加强板都做了完整还原，没有省略工艺细节，对于需要做同类供油设备改型设计的结构工程师来说，可以直接参考这套模型的组件排布逻辑，根据实际供油流量、储油容积的需求调整罐体尺寸与油泵选型，不需要重新搭建整体框架的布局结构，能够大幅缩短方案设计阶段的建模周期。
