肥皂盒双板注塑成型模具结构设计

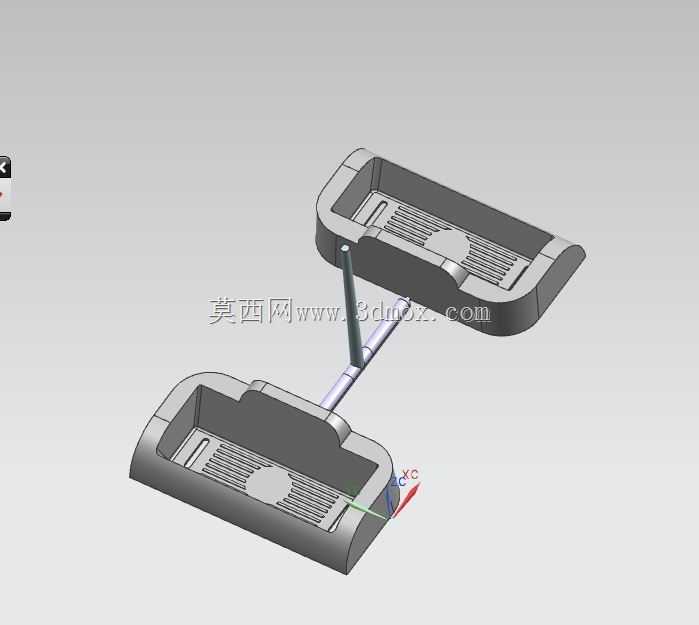

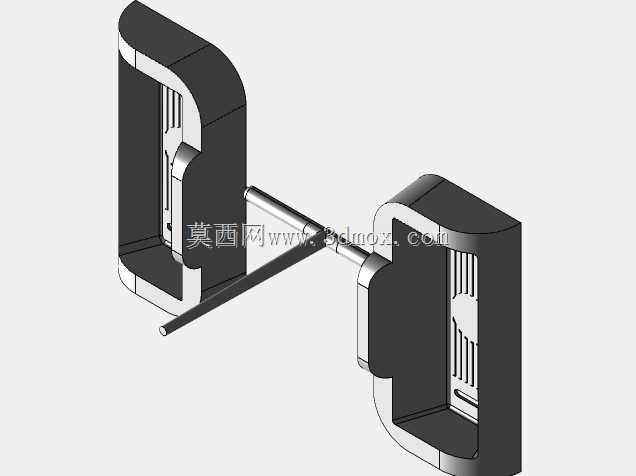

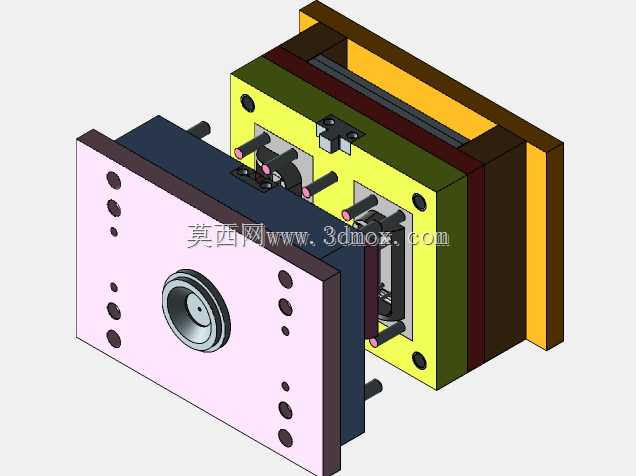

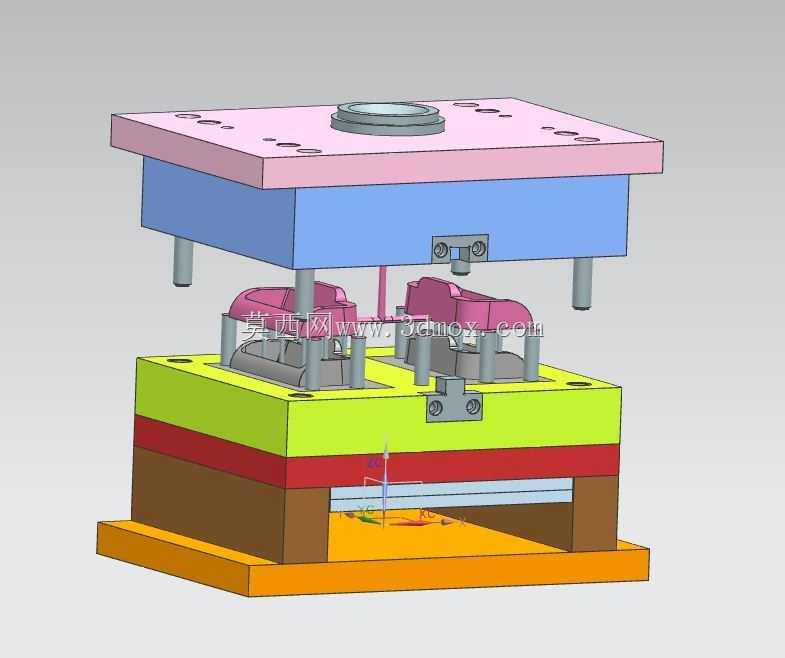

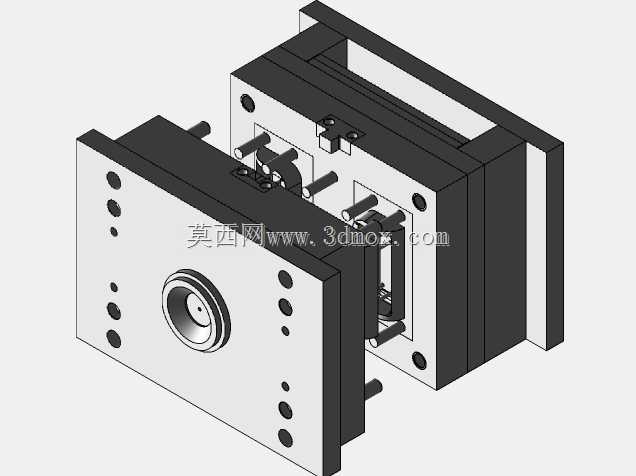

　　这套双板结构模具主要面向日用塑料制品量产场景，针对肥皂盒类带倒扣、曲面壳体的注塑成型需求开发，适配常规卧式注塑机安装使用，可直接完成肥皂盒主体的一次性注塑成型，省去后续多工序拼接的加工环节。整套模具采用标准两板模架结构，从上至下依次排布定模座板、定模板、动模板、支承板、垫块、动模座板，导柱导套沿模架四角对称布置，合模时可保证定动模的对中精度，避免型腔错位导致的产品飞边、壁厚不均问题。浇注系统采用中心直浇口进料，浇口套嵌入定模座板中心位置，熔融塑料从浇口套进入后直接填充到肥皂盒的型腔区域，流道长度短，注射压力损失小，适合PP、ABS这类常用日用塑料的充模需求，成型后浇口残留小，后续修剪工作量低。成型部分的型腔直接加工在定模板上，

　　型芯固定在动模板侧，对应肥皂盒的内腔曲面结构，型芯上预留了顶杆安装位置，顶杆沿产品边缘均匀排布，开模后顶出机构动作时可平稳将成型后的肥皂盒从动模型芯上顶出，避免顶出过程中产品变形、顶白。冷却水道沿定模板、动模板的型腔周边环绕布置，水道距离型腔壁的距离保持在1.5倍水道直径区间，保证冷却均匀，缩短成型周期，避免产品因冷却不均出现翘曲变形。模架的安装尺寸适配常规120吨级注塑机的拉杆间距，定位圈采用标准100mm直径规格，可直接与注塑机定位孔配合，浇口套球面半径匹配注塑机喷嘴尺寸，安装时无需额外改装即可上机使用。整套模具的分型面沿肥皂盒的最大轮廓线设置，合模时贴合紧密，无溢料间隙，动定模的锁紧楔块设置在模架两侧，

　　承受注射时的型腔内涨模力，避免长期生产后模板出现偏移。导向部件采用标准导柱导套配合，导柱长度高出型芯最高点，合模时导柱先进入导套完成导向，再进行型腔闭合，保护型芯型腔不会发生碰撞损坏。顶出机构采用复位杆配合弹簧复位，合模过程中复位杆先接触定模板，带动顶杆板回到初始位置，避免顶杆未复位导致合模时碰坏型腔。
