传感器零部件冲压成形工装结构设计

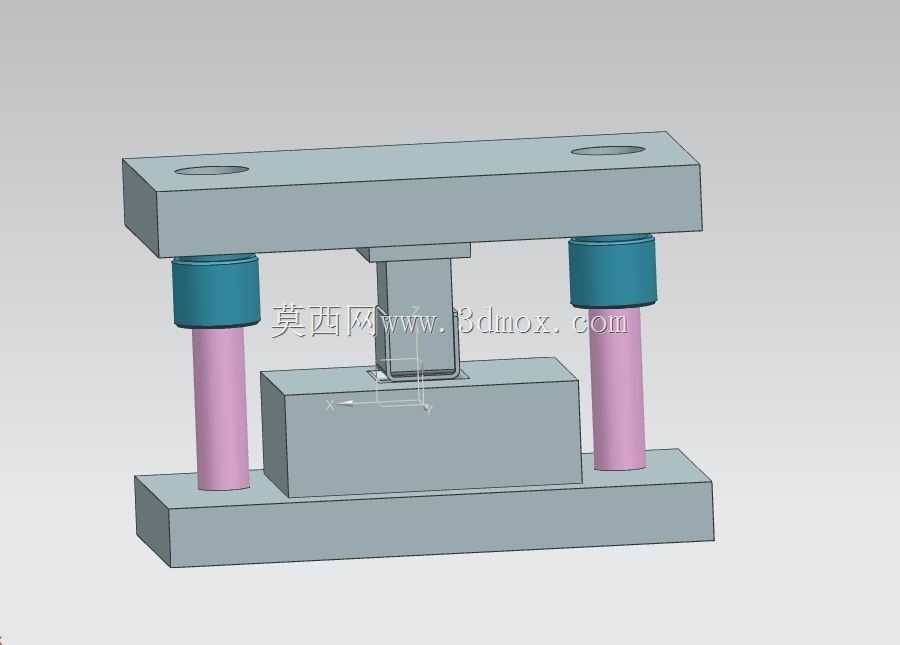

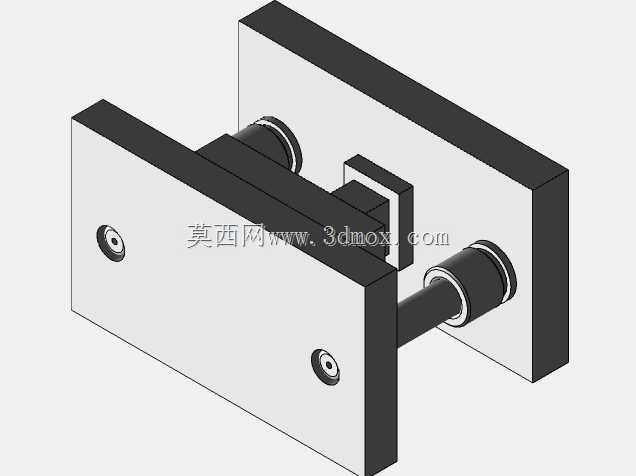

　　这套成形工装主要面向传感器类小型精密金属零件的压制成形工序，在消费电子、工业测控类传感器的量产环节中，这类工装承担着薄金属壳体、接触弹片类零件的最终轮廓定型任务，适配小吨位冲床的安装接口，可直接固定在常规开式压力机的工作台面完成批量生产。整套结构采用经典的后侧导柱模架布局，上下模座通过两组对称布置的导柱导套实现合模导向，导套与上模座采用过盈压装配合，导柱与下模座配合段设置定位销防转结构，合模过程中导柱先进入导套完成导向定位，再进行凸模与凹模的合模动作，能有效避免合模错位导致的零件压伤、模具啃模问题，导向副的配合间隙控制在0.02mm以内，可满足传感器零件0.05mm级的形位公差要求。上模座预留的两个安装沉孔，

　　对应冲床滑块的标准T型槽安装间距，可直接通过螺栓完成上模固定，无需额外加工转接板；下模座的底面为全平面加工，平面度控制在0.01mm/m范围内，可直接贴合冲床工作台面，通过压板压紧即可完成安装，安装边界适配25吨及以下吨位的常规开式压力机，无需对设备进行额外改造。凸模与上模座之间设置了独立的固定板，通过内六角螺栓完成锁紧固定，凸模的成型面根据传感器零件的内腔轮廓做了等间隙设计，成型单边间隙取料厚的1.1倍，适配0.2-0.5mm厚度的不锈钢、铜合金薄板成形；凹模固定在下模座的中心定位槽内，槽边设置了锁紧螺钉孔，可快速完成凹模的更换调整，适配同系列不同规格传感器零件的快速换模需求，换模时仅需更换凸模、凹模镶件，模架部分可通用，

　　能有效降低小批量多品种零件的生产工装成本。整套结构的卸料动作依靠导柱外侧的弹性元件实现，合模时弹性元件压缩储能，开模时弹性元件释放弹力带动卸料板将卡滞在凸模上的零件推出，无需额外设置独立的卸料动力结构，结构简单可靠，日常维护仅需定期清理导向副表面的冲压碎屑、补充润滑脂即可，适合传感器生产车间的长期连续作业场景，成型后的零件轮廓一致性好，无明显压痕、褶皱缺陷，可直接进入后续的点焊、装配工序，无需额外的整形修正。
