传感器零部件冲压成形工装结构

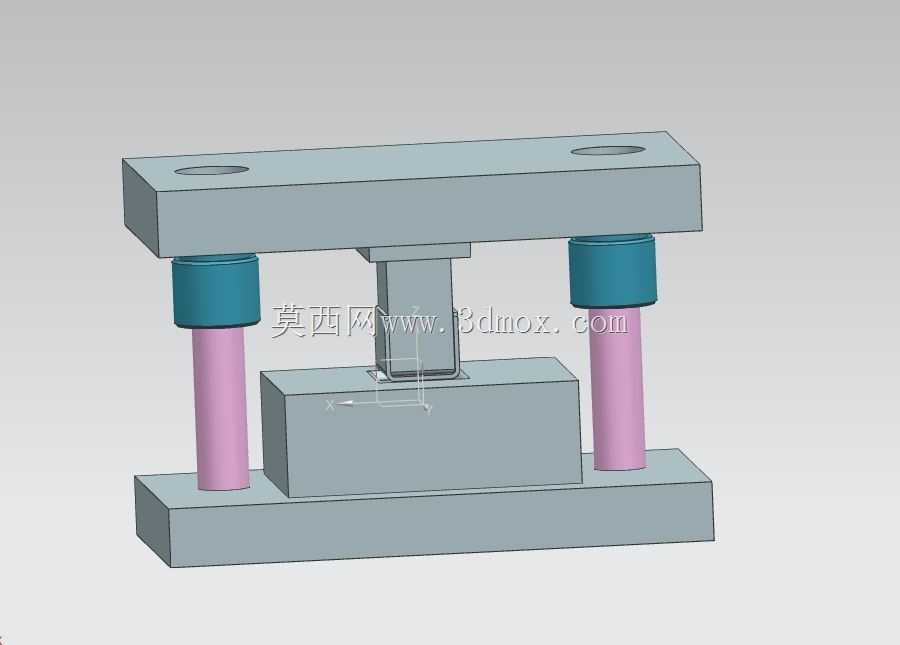

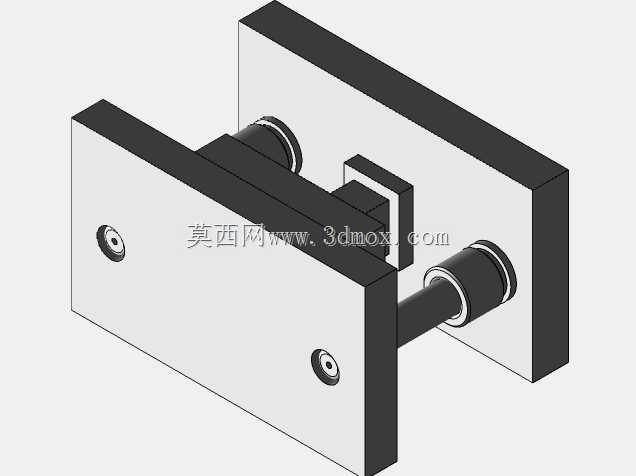

　　这套成形结构主要面向传感器精密金属零部件的压型加工场景，在小尺寸五金冲压、精密件校形工序中应用广泛，适配薄型金属片材的局部压凸、弯折成型作业，可直接安装在普通小吨位冲床台面上使用，无需额外改造设备接口。整套结构采用后侧导柱的对称布局，上下模座均为平直矩形钢板结构，上模座预留两个贯通的安装沉孔，可直接通过T型螺栓与冲床滑块端面锁固，下模座底面为全平面设计，放置在冲床工作台面后通过压板压紧即可完成固定，安装边界适配多数40吨以下小型冲床的工作台尺寸，无需定制过渡垫板。导向部件采用两组对称布置的导柱导套结构，导柱与下模座过盈压装配合，导套嵌入上模座对应安装孔内，导套外部设置有缓冲限位套，合模过程中可限制上模下行极限位置，

　　避免凸模进入凹模深度过大造成零件压伤或模具刃口崩损。核心成型部件设置在模架中心位置，凸模通过台阶固定在上模座中部的安装槽内，凹模固定在下模座中心的定位槽中，凸模与凹模的成型面轮廓完全贴合待加工传感器零件的成型尺寸，成型间隙根据加工板材厚度预设为单面带料厚的8%到10%，可保证成型后零件无起皱、无开裂问题，成型面的棱边均做了R0.2的微小圆角处理，避免冲压过程中刮伤零件表面。整套模架的合模行程由导柱长度与缓冲套高度共同限定，开模状态下凸模与凹模之间的开模距离足够操作人员取放料件，无需额外增设顶出机构即可完成手工上下料作业，适合小批量传感器精密零件的试制与小批量生产场景。结构设计上优先考虑了加工便利性，所有模板类零件均采用标准矩形毛坯，

　　导柱导套为通用标准件，凸凹模零件可单独拆卸更换，当加工不同轮廓的传感器成型件时，仅需更换凸模与凹模镶块即可，无需更换整套模架，可大幅降低多品种小批量生产的工装投入成本。模架整体刚度经过校核，上下模座厚度足够承受成型过程中的偏载力，即使成型位置存在微小偏移，也不会出现模座变形导致的合模卡滞问题，日常维护仅需定期在导柱表面涂抹润滑脂即可，无需复杂的保养流程。
