车辆传动用差速齿轮箱结构设计

　　差速齿轮箱是轮式行走机械传动系统中的核心功能部件，主要应用在需要两侧驱动轮存在转速差的行走场景中，比如乘用车辆、非道路工程车辆、小型电动代步车的驱动桥部位，核心作用是在动力输入持续稳定传递的前提下，允许两侧输出轴以不同转速旋转，避免车辆转弯、行驶在凹凸不平路面时，驱动轮出现滑动拖磨、轮胎异常损耗、传动系统应力过载的问题。

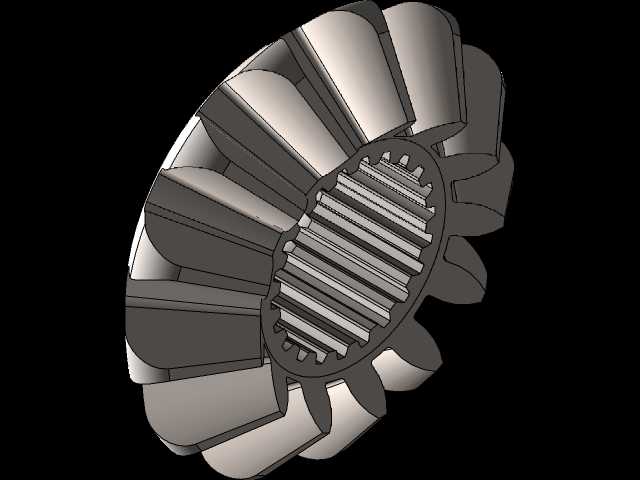

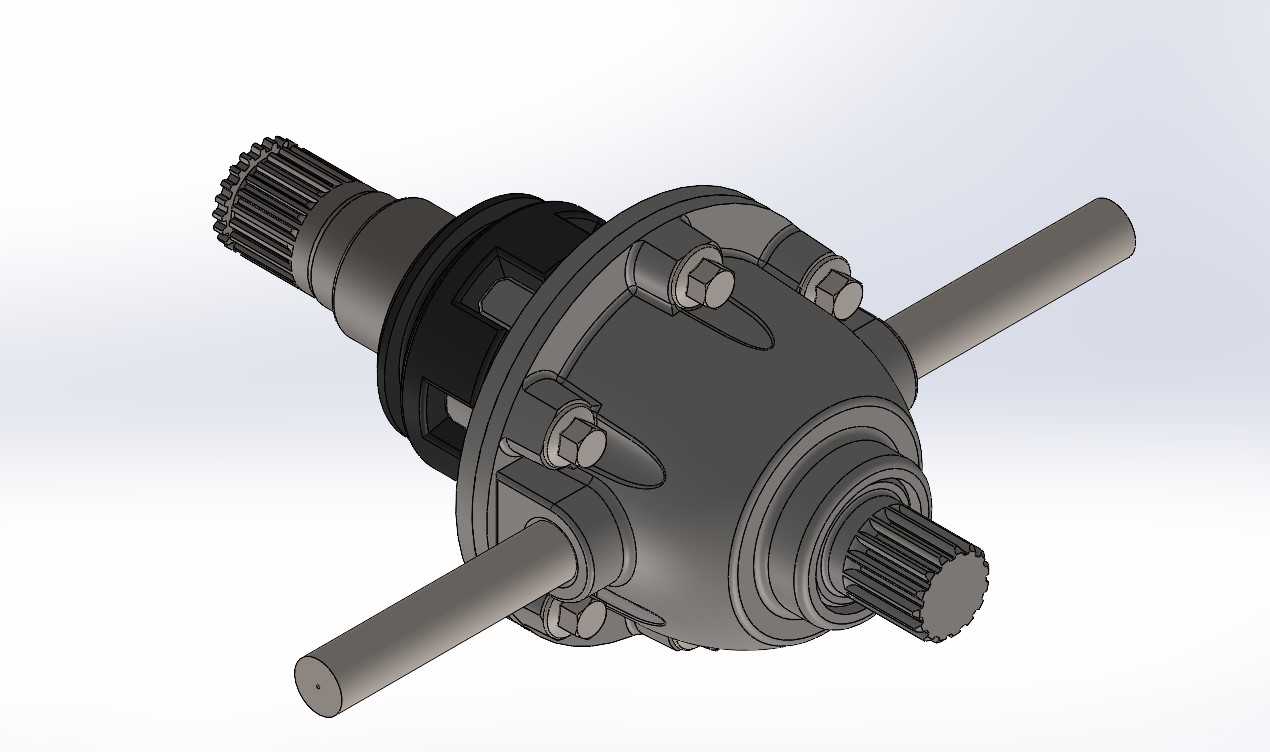

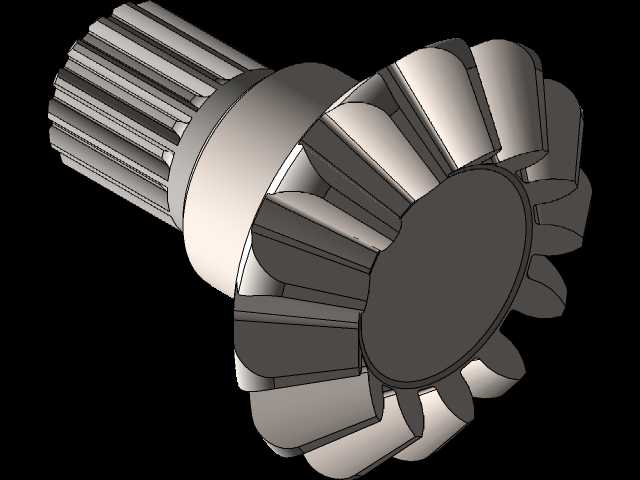

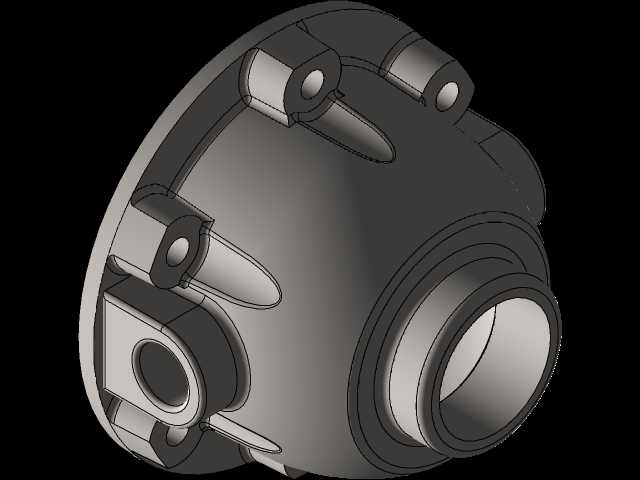

　　从功能特性来看，这套差速结构采用对称式锥齿轮差速原理，输入动力通过主减速从动齿轮传递至差速器壳体，壳体内的十字行星齿轮轴带动行星齿轮随壳体公转，当两侧驱动轮行驶阻力存在差值时，行星齿轮会绕自身轴自转，自动调整两侧半轴齿轮的输出转速，实现扭矩的动态分配，保证车辆行驶过程中的转向顺滑性与轮胎抓地力稳定性。结构上集成了差速壳体、行星齿轮、半轴齿轮、十字传动轴、输出花键轴、连接紧固螺栓等核心零件，所有齿轮啮合部位均预留了合理的侧隙与润滑空间，适配飞溅润滑的工作环境，能在常规传动工况下长期稳定运行。

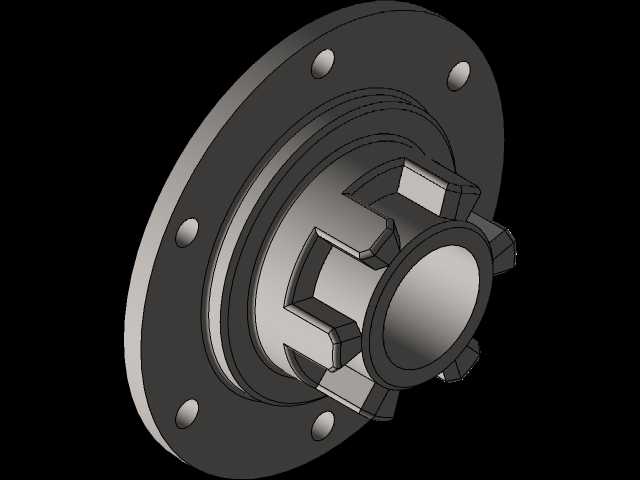

　　设计过程中优先考虑了安装边界的适配性，整体采用同轴径向布局，输入花键轴与两侧输出轴的轴线保持垂直相交的空间关系，差速壳体的外圆安装面可直接适配主减速腔的轴承安装位，两侧输出轴的花键参数匹配常规驱动半轴的连接尺寸，壳体上的紧固螺栓孔采用圆周均布设计，保证装配后整体动平衡性能满足高速旋转的工况要求。外形轮廓以回转体结构为主，突出的螺栓头、轴段均做了圆角过渡处理，避免应力集中，同时控制整体径向尺寸，保证能嵌入驱动桥的桥包内部，不会与周边的桥壳、制动部件产生运动干涉。

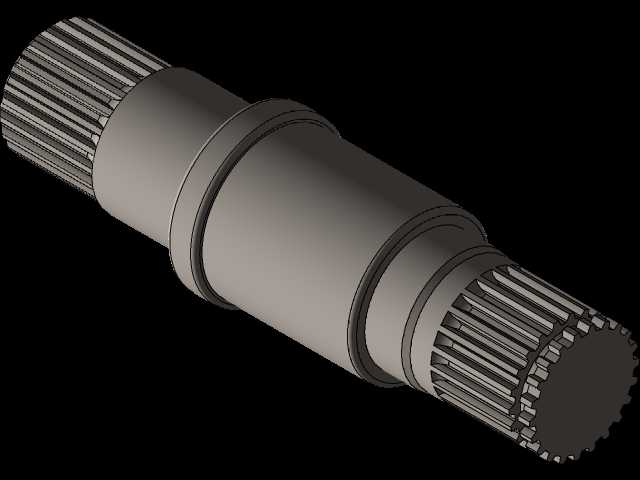

　　在结构细节处理上，行星齿轮与半轴齿轮的啮合接触面做了贴合度优化，齿轮背部与差速壳体内壁之间预留了耐磨垫片的安装空间，可长期承受齿轮传动过程中的轴向推力，降低壳体的磨损速率；所有轴段的轴承配合位均按照基孔制配合公差设计，保证装配后轴承的预紧力处于合理区间，避免旋转过程中出现轴段窜动；输出轴的花键采用渐开线花键设计，承载能力强，对中性好，能传递大扭矩的同时适配频繁的正反转工况。这套结构可直接作为驱动桥差速模块的设计参考，也可根据不同的整车扭矩需求，调整齿轮模数、轴径尺寸来适配不同吨位的行走设备。
