钢管焊接式赛车防滚架结构设计

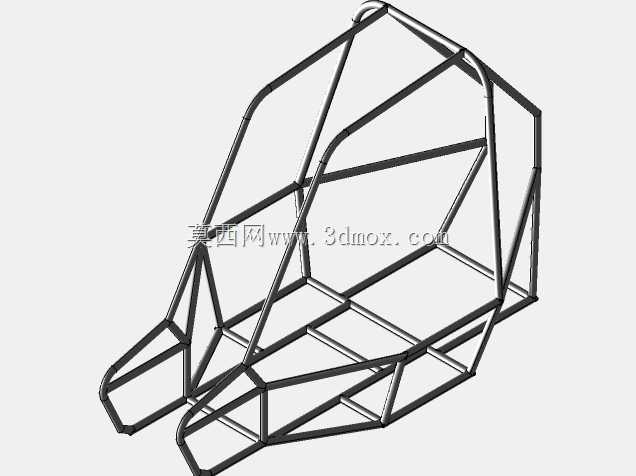

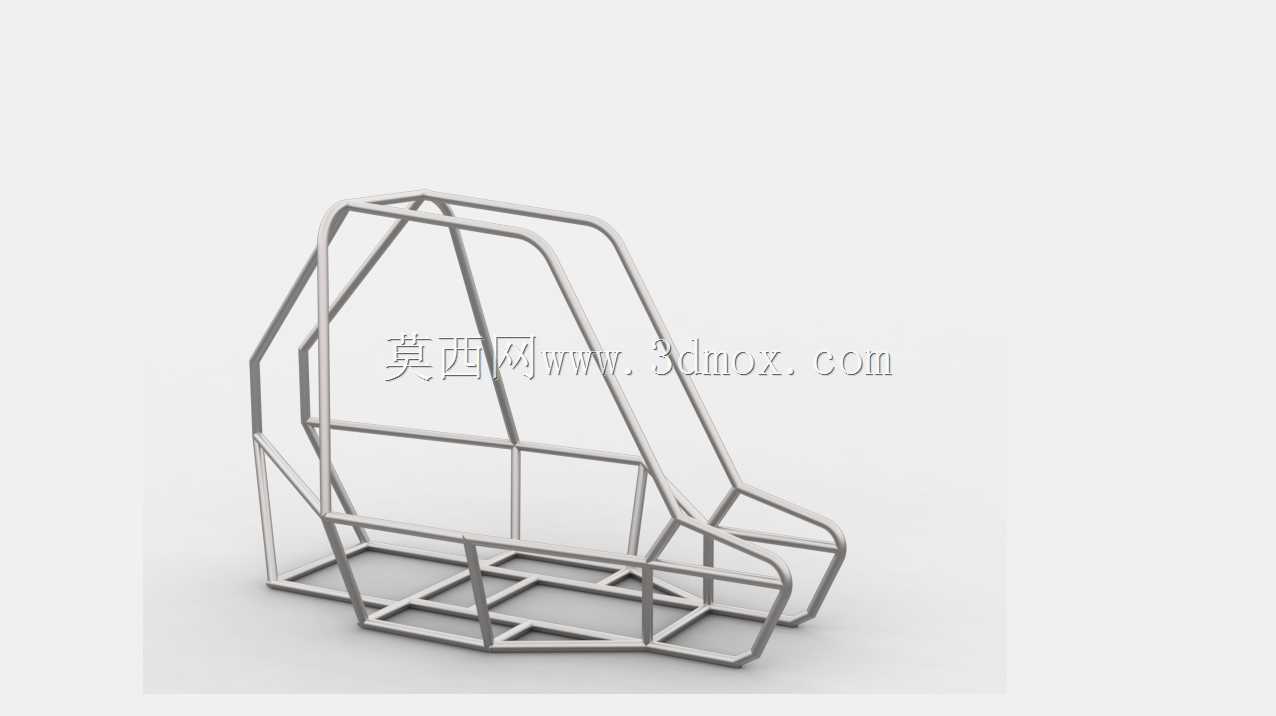

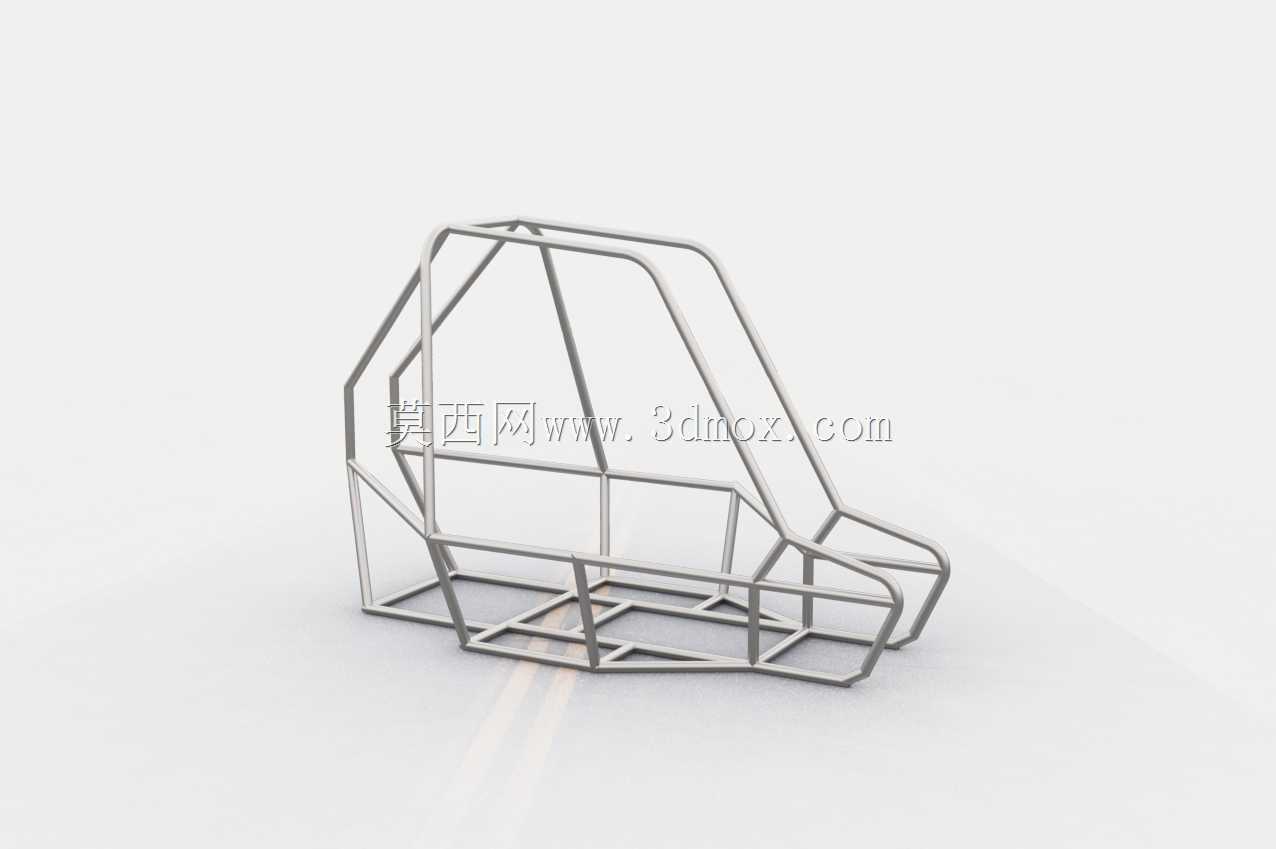

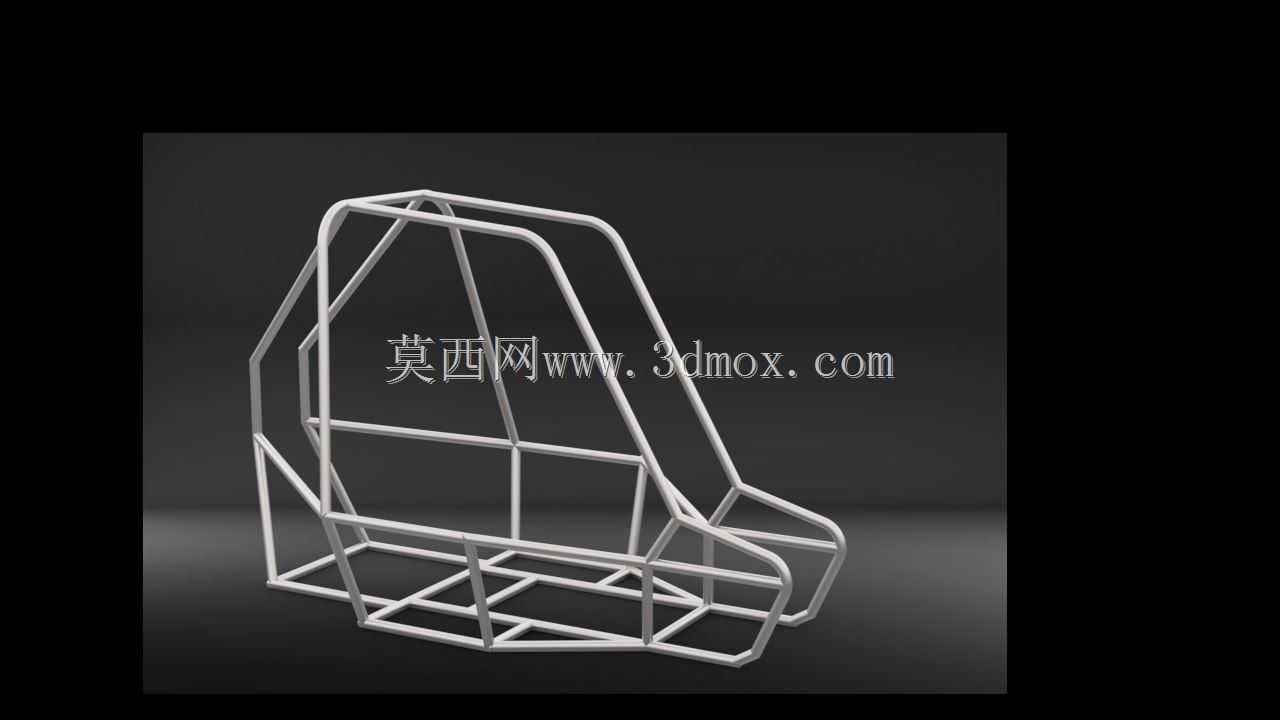

　　这套防滚架结构采用圆管弯折后组焊成型，是赛车座舱安全防护体系的核心承载部件，主要应用于场地竞速、拉力越野类改装赛车的座舱内部，在车辆发生翻滚、侧向撞击、顶部承压等极端工况时，为驾乘人员预留足够的生存空间，避免座舱结构变形侵入乘员生存舱。从结构布局来看，整体采用空间桁架式设计，主环、前环、侧边防撞斜撑、底部连接横梁、后部斜向支撑形成多组闭合三角形稳定结构，所有管材连接节点均采用相贯线切口后满焊处理，避免应力集中导致的焊缝开裂。设计过程中优先匹配对应车型的座舱内部安装边界，底部安装点位完全对齐原车底盘的加强梁位置，通过焊接或螺栓连接的方式与车身主承载结构刚性固定，确保碰撞冲击力能够通过防滚架快速分散到整个车身骨架，

　　避免局部受力过大出现结构失效。主环的高度设置充分考虑了驾乘人员佩戴头盔后的头部安全间隙，顶部预留足够的溃缩缓冲距离，侧边防撞杆的位置对齐驾乘人员的躯干侧面高度，在侧向撞击时能够直接承接冲击力，避免车门变形直接挤压乘员。管材选型上采用高强度无缝合金钢管，在保证整体结构抗扭、抗弯、抗冲击强度的前提下，尽可能控制整体重量，避免过多增加车辆整备质量影响操控表现。结构设计时还兼顾了座舱内部的操作空间，所有横撑、斜撑的布置都避开了方向盘、换挡机构、座椅安全带固定点的操作与安装位置，不会影响驾乘人员的正常操作与座椅、安全带等安全部件的安装。不同管径的管材根据受力大小匹配使用，主承载环采用大管径厚壁管材，辅助支撑结构采用稍小管径的管材，

　　在强度与重量之间取得平衡。所有弯折部位均采用大曲率半径冷弯成型，避免管材弯折处出现壁厚减薄、应力集中的问题，焊接节点处均做圆滑过渡处理，减少应力集中点，提升整体结构的抗疲劳性能。这套结构不仅能够在事故中提供被动安全防护，同时还能大幅提升整车车身的抗扭刚度，减少车身在激烈驾驶过程中的形变，提升车辆的操控响应精度，在赛车改装领域是兼顾安全与性能提升的核心结构部件。
