传感器安装用钣金固定夹结构设计

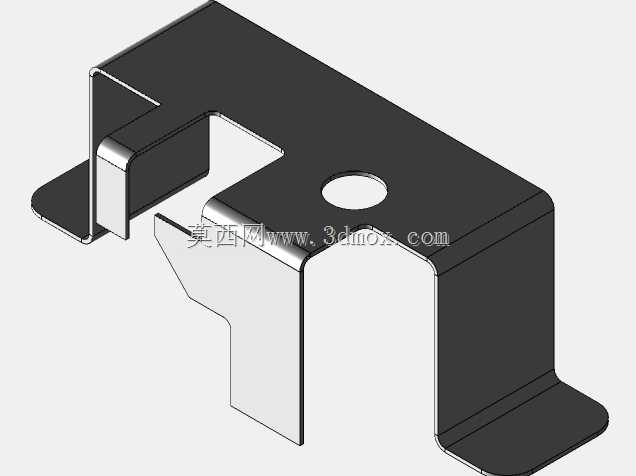

　　这款钣金固定夹主要面向工业传感检测场景的安装需求，多用于自动化生产线、设备机架上的接近开关、光电类传感器的辅助固定，替代传统的螺栓直连或者塑料扎带固定方式，解决小尺寸传感器在型材机架、设备钣金壁面上的安装定位问题，尤其适合需要频繁调整传感器检测位置、或者安装面空间受限的工位。从结构设计来看，整体采用单块钣金折弯成型，没有额外的拼接焊接工序，冲压加工时可通过连续模一次完成落料、冲孔、折弯工序，加工一致性好，量产成本低。夹体两侧的折弯翻边形成卡接结构，可直接卡在标准工业铝型材的槽位或者设备的钣金折边上，无需额外在安装面打孔攻丝，安装时只需要将夹体卡入预设位置，通过顶部预留的圆孔穿入紧定螺钉或者螺栓，即可完成夹体本身的锁紧固定，

　　传感器则可通过夹体的夹持空间完成固定，调整位置时只需要松脱顶部锁紧件，即可沿着卡接方向滑动调整位置，适配不同的检测距离需求。从安装边界来看，夹体的卡接槽宽度适配常规15系列、20系列工业铝型材的槽口尺寸，整体外轮廓的突出高度控制在较低范围，不会在设备外侧形成过多的突出结构，避免生产线运行过程中剐蹭线缆或者操作人员衣物，底部的延伸折边一方面增强夹体本身的结构强度，避免长期受力出现折弯变形，另一方面可作为传感器安装时的承托面，防止传感器在夹持状态下出现下坠偏移。设计时特意在折弯处预留了合理的折弯内R角，避免冲压加工时出现应力集中导致的开裂问题，同时所有外露边缘都做了去毛刺处理，安装过程中不会划伤操作人员或者传感器的线缆外皮。

　　夹体的夹持空间尺寸适配市面上主流的圆柱型、小方型传感器的外径尺寸，不需要额外加装转接衬套即可直接使用，针对部分特殊尺寸的传感器，也可通过在夹持面粘贴薄橡胶垫的方式调整夹持间隙，同时起到防滑减震的作用，避免设备运行时的振动导致传感器位置偏移，影响检测精度。在实际产线应用中，这类固定夹还可用于小型气动管路接头、线缆线槽的辅助固定，通用性较强，钣金的材质选用常规冷轧钢板，表面做发黑或者镀锌处理，可适应多数车间的常规工况，不会轻易出现锈蚀问题，整体结构没有易损件，长期使用不需要频繁维护更换。
