手动杠杆式对夹蝶阀结构三维设计

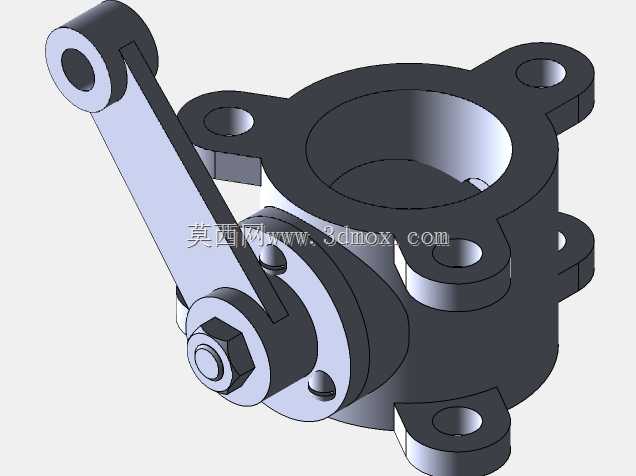

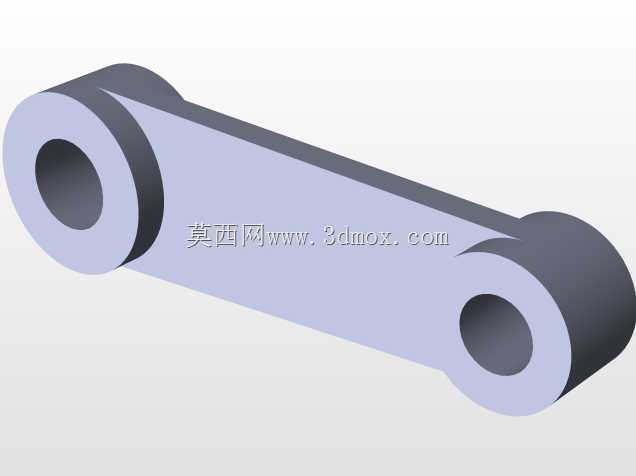

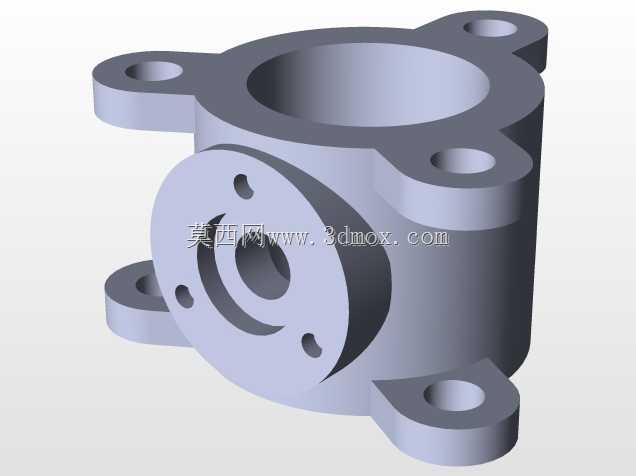

　　这款手动杠杆驱动的蝶阀结构，主要面向中小口径低压流体管路的通断控制场景，常见于给排水管网、暖通空调循环管路、小型化工流体输送支路、普通工业设备的冷却水回路中，相比同口径闸阀、截止阀，蝶阀的结构长度更短，安装占用空间更小，适合管路排布紧凑的工况使用。从结构设计来看，阀体采用对夹式安装结构，周向均匀布置四个带通孔的安装凸耳，安装时可直接夹在两片管路法兰之间，穿装螺栓完成固定，不需要额外在阀体上加工法兰密封面，能有效压缩阀体整体重量与轴向尺寸，适配常规PN10、PN16压力等级的管路法兰安装标准，安装时需注意阀体与法兰的同轴度偏差控制在合理范围，避免密封面受压不均导致泄漏。驱动部分采用外置杠杆摇臂结构，相比蜗轮蜗杆驱动的蝶阀，

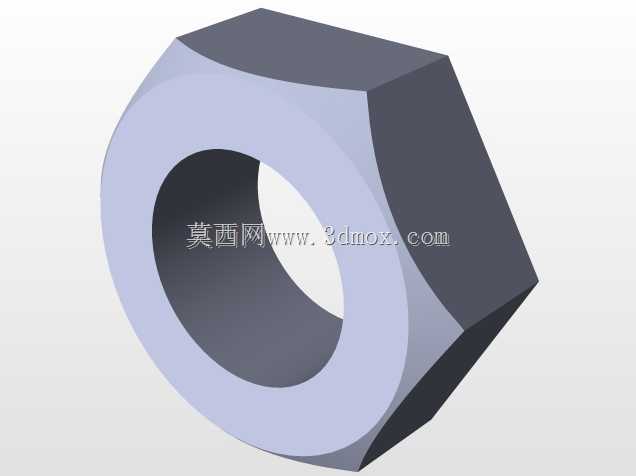

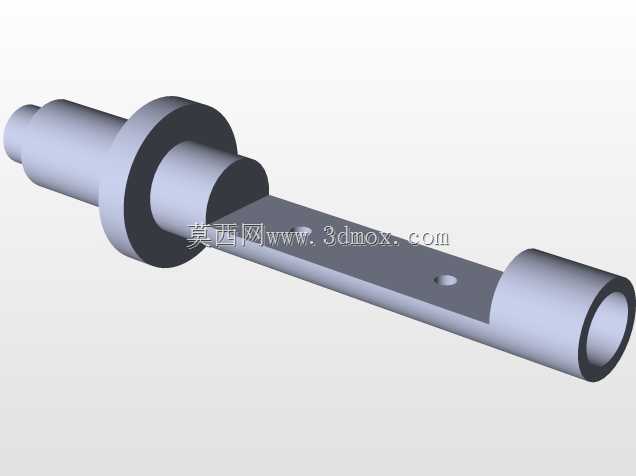

　　手动操作的响应速度更快，扳动摇臂即可带动阀杆旋转90度完成全开或全关动作，摇臂的力臂长度经过匹配设计，在公称压力范围内操作时不需要过大的操作力矩，普通现场操作人员无需借助辅助工具即可完成启闭操作，摇臂端部的铰接孔可根据需求加装延伸杆，应对更高压力工况下的操作需求。密封结构采用阀板周边包覆密封的设计思路，阀杆与阀体的配合位置设置轴封结构，减少流体沿阀杆间隙的外泄漏风险，阀板的回转中心与管路中心重合，全开状态下阀板与管路流向平行，流阻系数远小于同口径截止阀，对管路流体的压力损失影响更小，适合对管路压损有一定要求的循环管路场景。建模过程中对各运动部件的配合间隙做了合理预留，摇臂与阀杆的连接采用扁方定位加螺母锁紧的结构，

　　避免长期操作过程中出现连接松动、阀板开关不到位的问题，阀体上的安装凸耳厚度、螺栓通孔直径均匹配通用管路法兰的安装尺寸，设计人员可直接参考该结构调整通径、压力等级参数，快速衍生出适配不同工况的同系列蝶阀结构，也可将该结构直接用于教学演示、设备装配模拟等场景，验证管路安装过程中的干涉问题。
