欧式长柄单手剑冷兵器三维结构设计

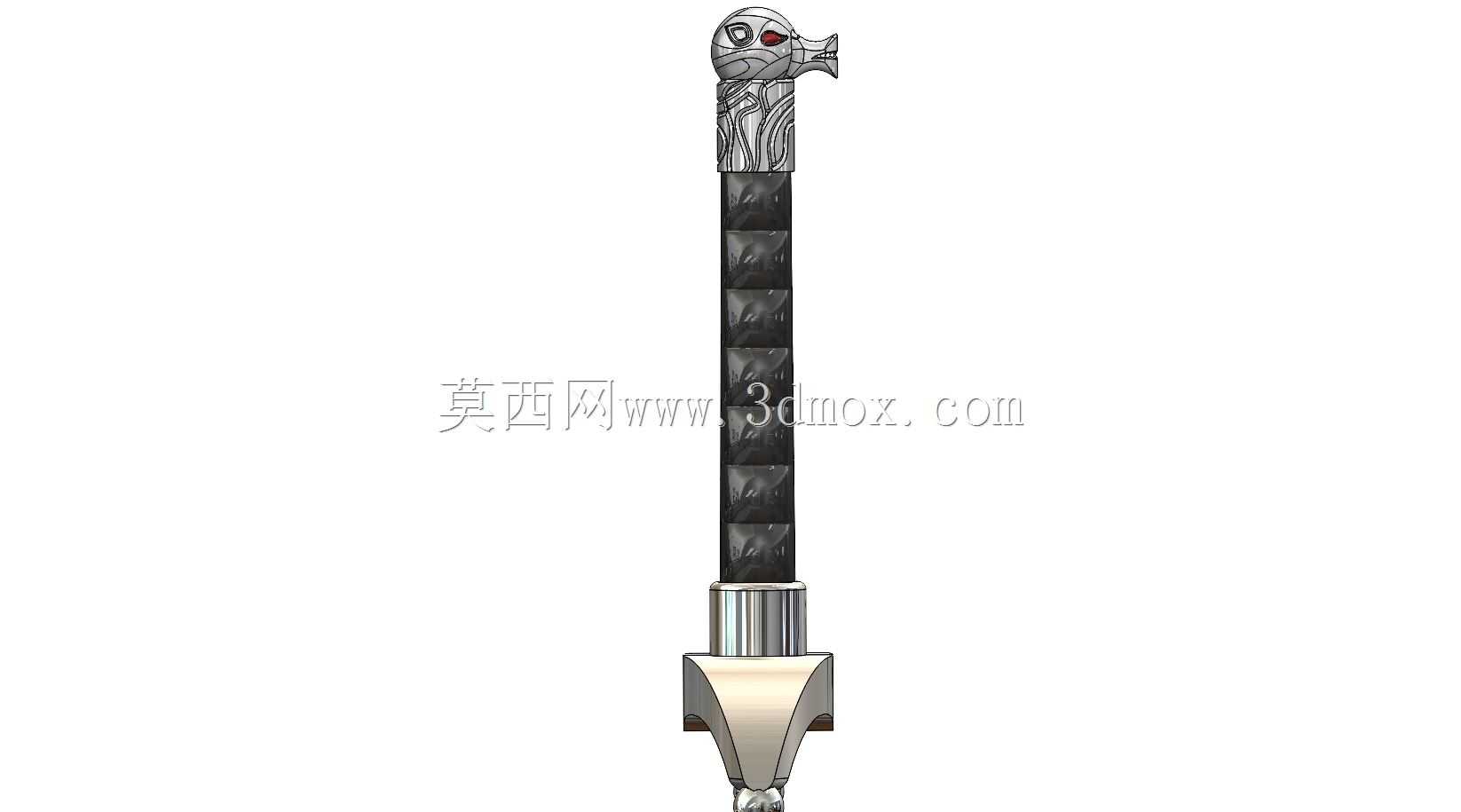

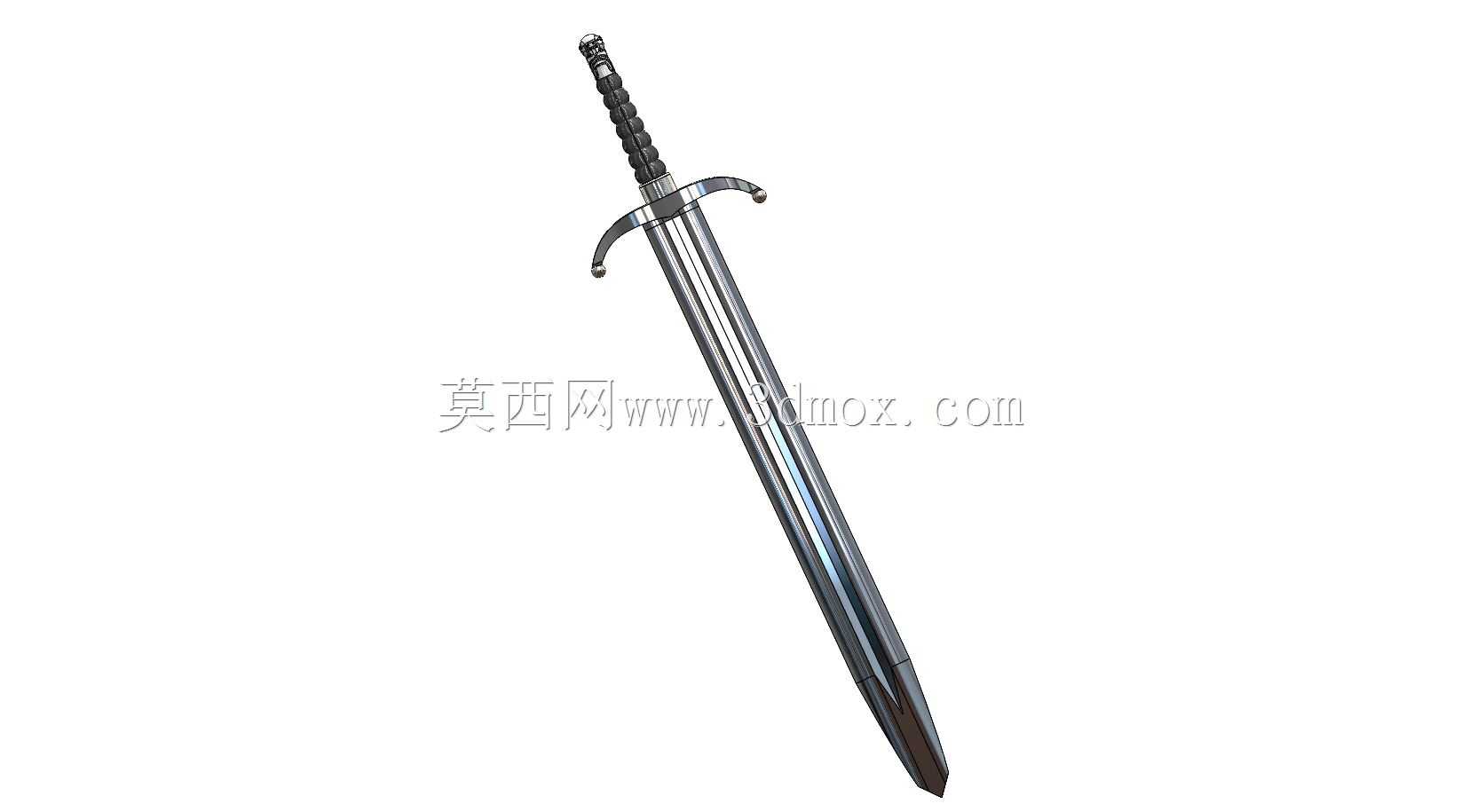

　　这款长爪剑的结构设计，首先围绕冷兵器实操握持的人机工程逻辑展开，剑柄采用分段式防滑纹理设计，每段纹理的凸起高度控制在1.2mm，间距4mm，既保证佩戴战术手套时的握持摩擦力，又不会因纹理过深硌伤手掌，适配长时间持握的发力需求。护手部分采用双侧弧形外展结构，展角与剑身轴线呈127度夹角，外展末端做了直径6mm的球形钝化处理，既能够在格挡时有效卡锁对方兵刃，避免刃部滑向手部造成损伤，又不会因尖锐外端在收纳、携带过程中勾挂衣物或装备。剑身采用变截面菱形刃体设计，从护手位置向剑尖方向，刃体厚度从8mm逐步收窄至1.5mm，宽度从38mm逐步收窄至2mm，重心控制在护手前方110mm位置，兼顾劈砍的破甲动能与刺击的穿透精度，

　　同时避免重心过于靠前导致长时间持握的腕部负荷过大。剑首采用配重式圆钝结构，重量占整剑总重的18%，与剑身、护手形成三点平衡，在挥砍时能够抵消部分剑身的震颤，提升出招的稳定性。从应用场景来看，该结构既可以作为影视道具制作的结构参考，用于还原中世纪题材作品中的兵器细节，保证道具的结构强度与外观还原度，也可以作为冷兵器文化复原、工艺收藏品开发的结构蓝本，在加工时可根据实际材质调整各段的厚度参数，比如采用不锈钢材质制作收藏款时，可将刃部厚度适当增加1-2mm，提升整体结构刚性，避免搬运过程中出现弯折变形；若采用铝合金制作轻量化cosplay道具，则可适当减薄剑身厚度，降低整体重量，适配长时间佩戴展示的需求。

　　设计过程中对各部件的装配边界做了明确界定，剑柄与剑芯采用过盈配合加横向销钉固定，销孔直径4mm，位置距离剑柄末端22mm，保证连接强度的同时不破坏剑柄表面的防滑纹理完整性；护手与剑芯采用台阶面定位，配合间隙控制在0.05mm以内，装配后不会出现晃动偏移，剑首与剑芯末端采用螺纹连接，螺纹规格为M8，拧紧后可通过侧面的紧定螺钉锁死，避免长期使用后出现松动。整个结构没有多余的装饰性冗余部件，所有曲面过渡都做了R2-R5的圆角处理，既提升了金属加工时的工艺可行性，减少应力集中点，也保证了握持、使用过程中的安全性，避免尖锐棱角造成意外划伤。
