蜗杆轴式传动啮合零件结构设计

　　在交错轴传动的机械结构场景中，这类带螺旋齿的轴类传动件是核心动力传递部件，常与配套蜗轮组成交错轴传动副，实现两垂直交错轴之间的运动与扭矩传递，常见于输送设备的减速单元、精密仪表的微调机构、小型自动化设备的进给传动结构中，能在较小的安装空间内实现大传动比的动力输出，相比平行轴齿轮传动，同等传动比下结构更紧凑，运行时啮合齿面的接触为线接触形式，承载能力优于交错轴斜齿轮机构，同时传动过程平稳、噪音低，适合对传动平稳性有要求的中低速重载工况。

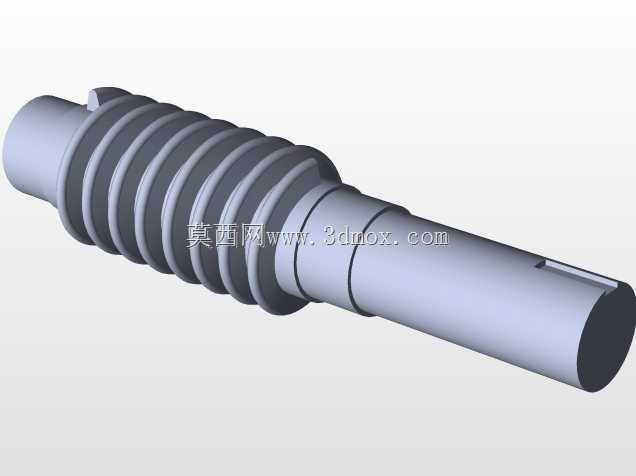

　　从结构设计逻辑来看，该零件采用轴齿一体化设计，中间段为等导程的梯形螺旋齿，齿形参数经过啮合校验，保证与配对蜗轮啮合时的齿面接触面积符合传动效率要求，避免出现齿面偏载、卡滞的问题；两端为不同直径的光轴段，分别作为支撑轴颈与动力输入连接端，其中一端轴颈上加工有键槽，用于安装联轴器或带轮，实现动力的输入，轴肩位置做了过渡圆角处理，降低轴段变径处的应力集中系数，提升零件在交变载荷下的疲劳强度。螺旋齿段的两端设置有退刀结构，适配滚齿加工时的刀具退刀需求，保证齿形全长的加工精度，同时避免齿端出现毛刺影响装配啮合。

　　安装边界方面，两端支撑轴颈的直径公差按照h6级精度设计，适配标准深沟球轴承的内孔配合，安装时两支撑轴颈的同轴度公差控制在0.02mm以内，保证螺旋齿段的回转精度，避免啮合时出现齿侧间隙不均匀的问题；螺旋齿的齿顶圆直径、导程角参数与配对蜗轮的中心距严格匹配，装配时需要调整两轴的垂直交错精度，保证齿面接触斑点位于齿高中部位置，才能达到设计的传动效率与使用寿命。零件整体采用合金结构钢材质设计，齿面经过淬火处理提升表面硬度，适配长期啮合传动的耐磨需求，轴颈表面做磨削加工，降低与轴承配合面的粗糙度，减少运转时的磨损。这类传动件在设计时需要重点校核齿面接触强度与轴的扭转刚度，避免在额定扭矩下出现轴的扭转变形过大，导致啮合精度下降、齿面磨损加剧的问题，同时齿侧间隙的选取需要结合应用场景的精度要求，精密传动场景下选取较小侧隙，重载传动场景下适当放大侧隙补偿热变形带来的尺寸变化。
