三向分色椭球测地线穹顶晶格结构

　　这类测地线穹顶晶格结构最早脱胎于球面网格分割逻辑，当前展示的椭球变体，在大跨度公共建筑采光顶、特种雷达罩壳体、小型浮空器承力骨架、户外临时展陈装置的结构选型中都有实际落地场景。区别于传统球面穹顶的等曲率分割，椭球构型需要根据长短轴比例调整每一段杆件的下料长度与节点连接角度，避免出现网格畸变导致的局部应力集中。从结构逻辑上看，该构型依托椭球表面的大圆测地线生成网格路径，所有杆件均沿曲面最短路径布置，能让外部荷载沿杆件轴向传递，最大程度减少杆件受弯工况，相比同跨度的肋环型穹顶，整体用钢量可降低三成左右，同时结构整体刚度更均匀，抗风载、雪载的表现更稳定。设计过程中首先要确定椭球的三个轴向尺寸比例，根据实际安装边界的占地范围、

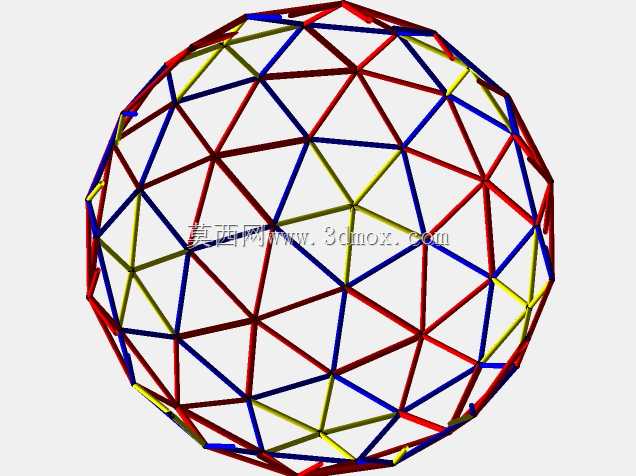

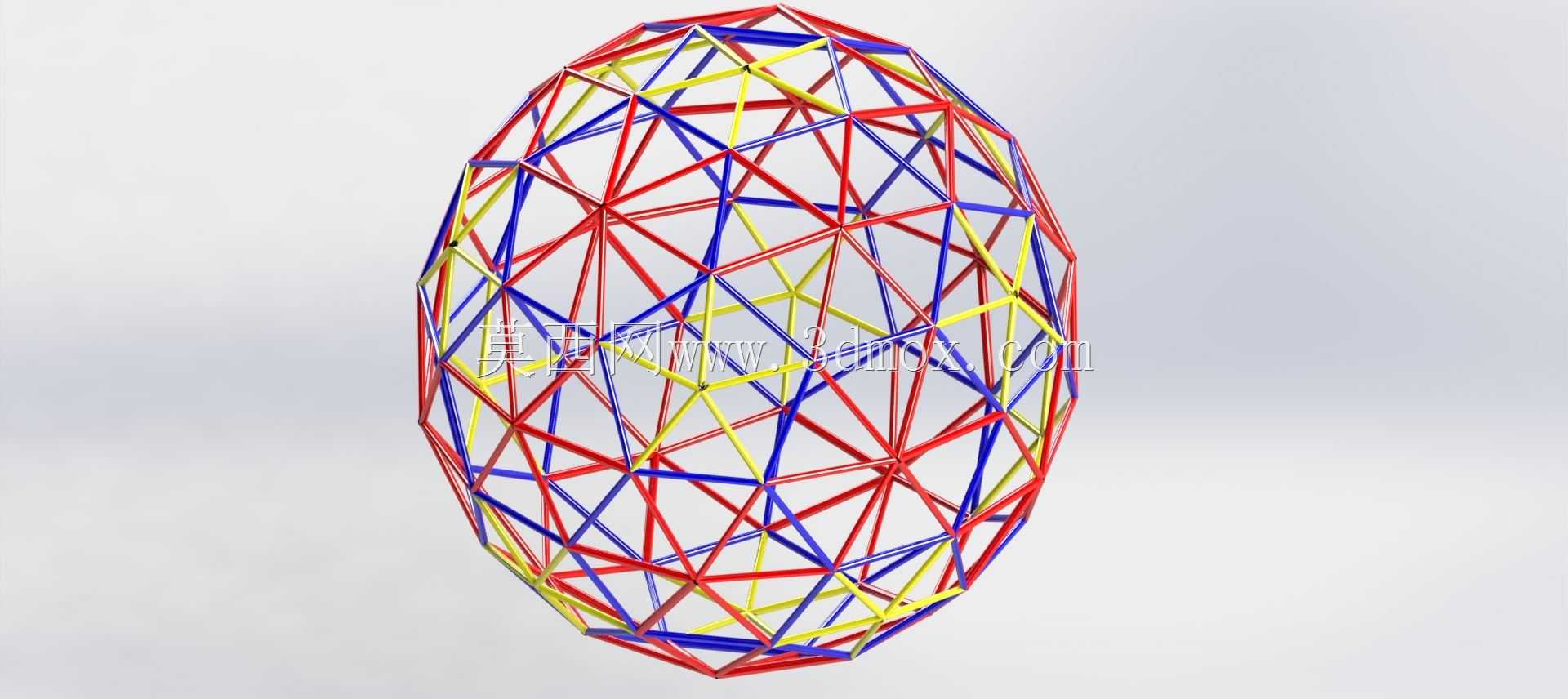

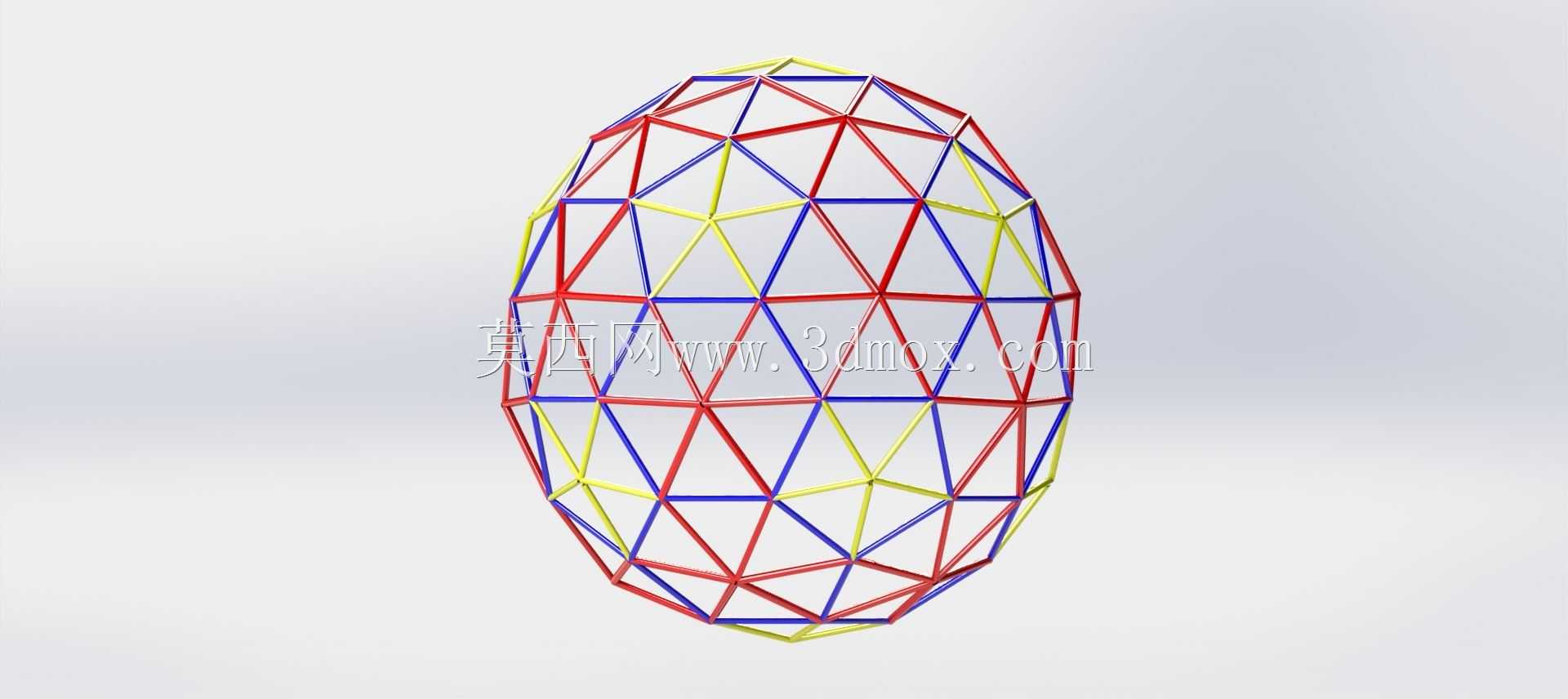

　　内部净空要求调整长短轴参数，再通过测地线分割算法将曲面划分为大小均匀的三角形网格，图中采用红、蓝、黄三色区分不同长度规格的杆件，能在生产装配阶段快速区分杆件类型，降低现场拼装的错装概率。所有杆件交汇的节点采用球铰连接设计，适配不同角度的杆件对接，节点尺寸需要根据杆件截面直径匹配，保证连接强度的同时避免节点突出曲面过多影响外覆蒙皮的安装。这类结构的安装边界通常设置在椭球最大截面处的环形圈梁上，圈梁需要承担整体结构传递的竖向荷载与水平推力，安装前需要提前校核圈梁的平面度与预埋点位精度，避免拼装过程中出现累积误差导致顶部网格无法合龙。在实际应用中，如果作为建筑采光顶使用，可在三角形网格框内嵌入透光板材，杆件本身可集成走线槽布置照明线路；

　　如果作为雷达罩壳体，可在网格外覆透波复合材料蒙皮，晶格结构本身的透波间隙均匀，不会对雷达信号产生规律性遮挡。设计时还需要根据使用场景的荷载要求调整杆件截面规格，沿海大风区域需要适当加大迎风面杆件的壁厚，高海拔积雪区域则要加密顶部网格密度，提升局部承压能力。整个结构的所有杆件均为直线段，不需要做弯弧加工，生产加工难度远低于曲面壳体构件，运输过程中可将同规格杆件打包运送，现场不需要大型起重设备即可完成拼装，适配山地、临时场地等复杂施工场景。
