离合器片逐片进给料仓结构设计

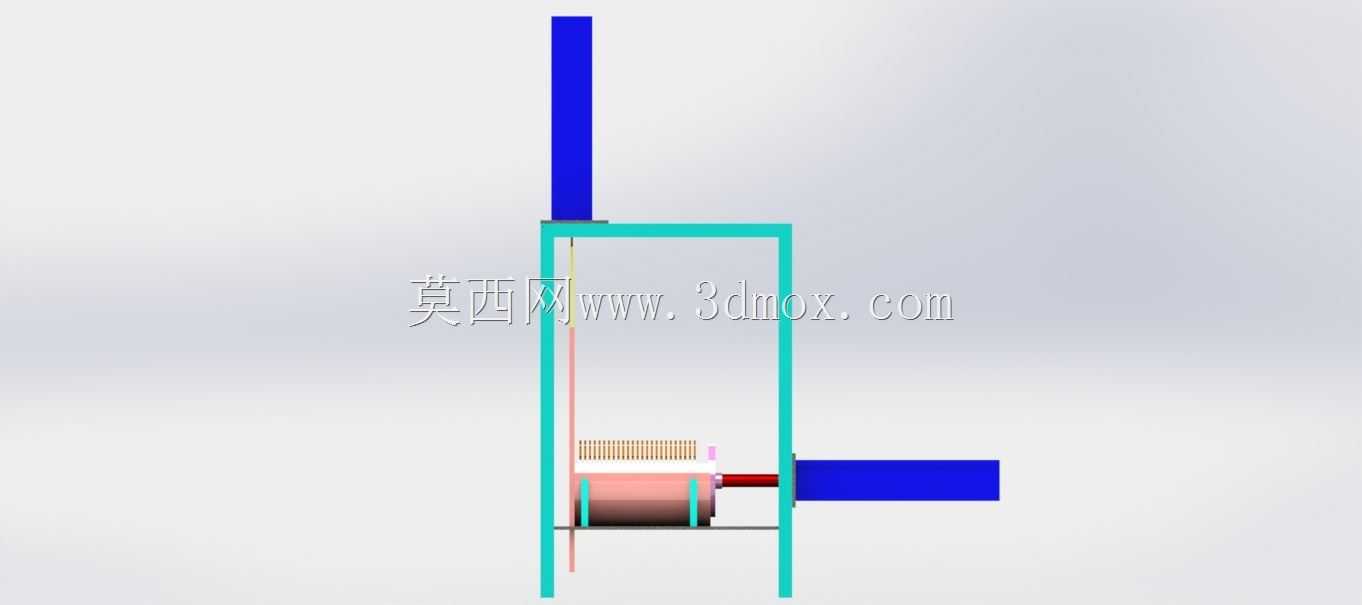

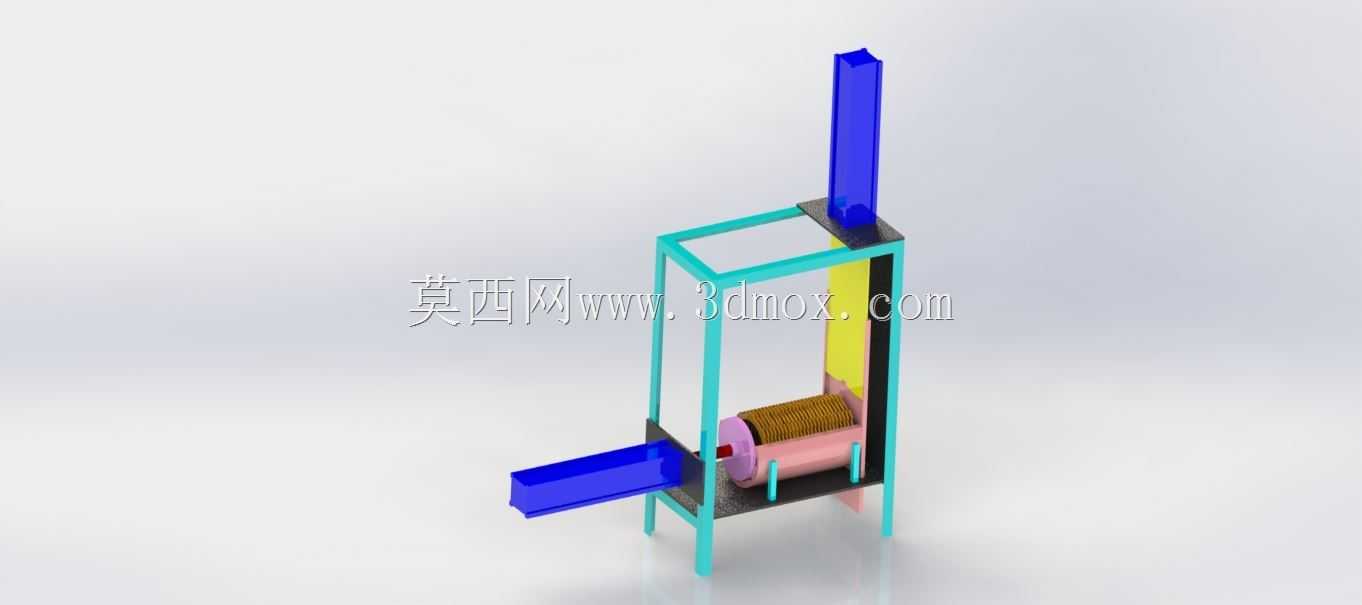

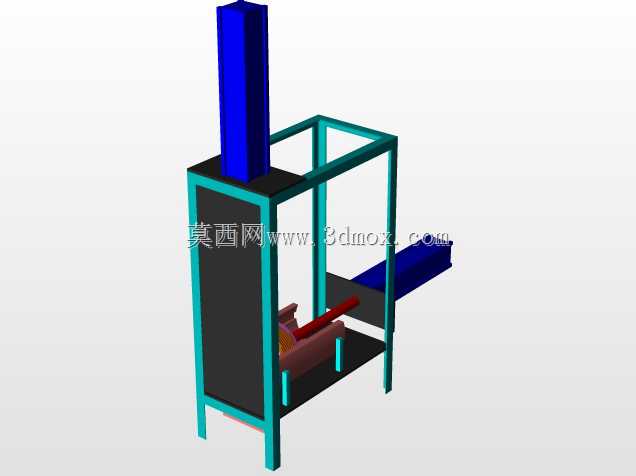

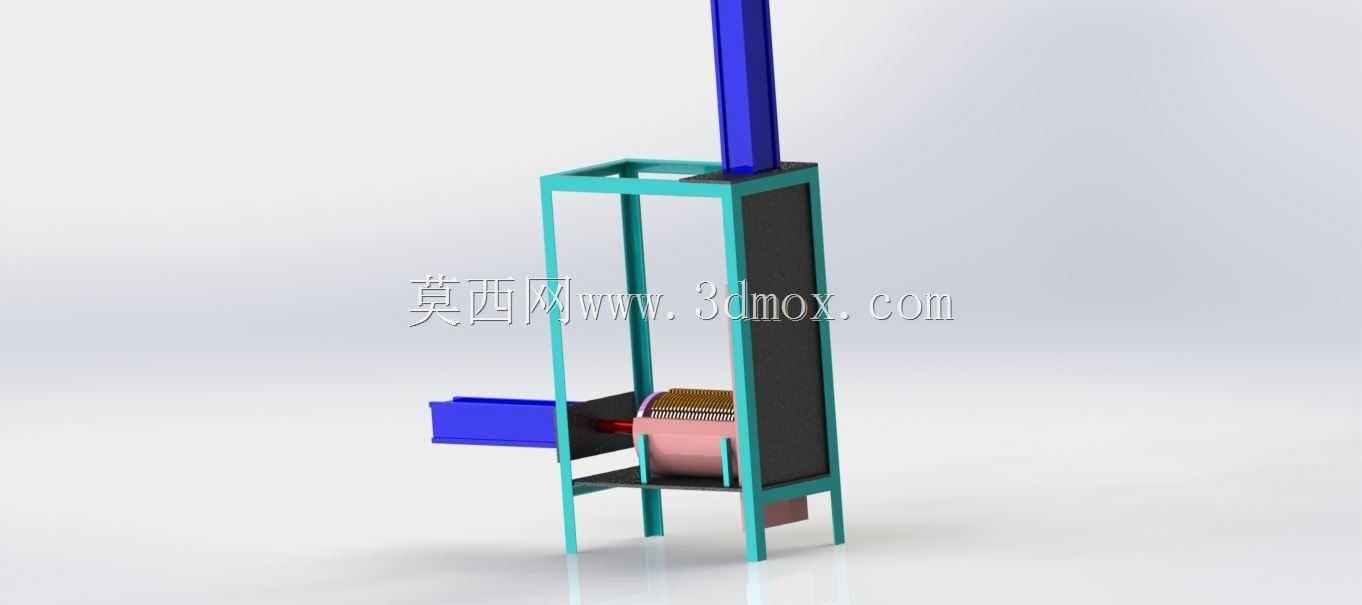

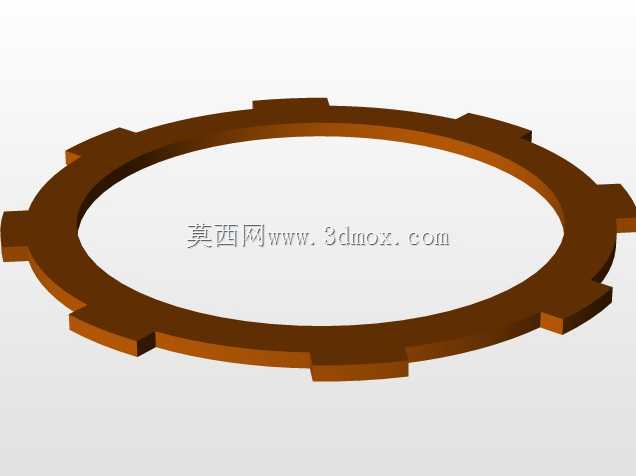

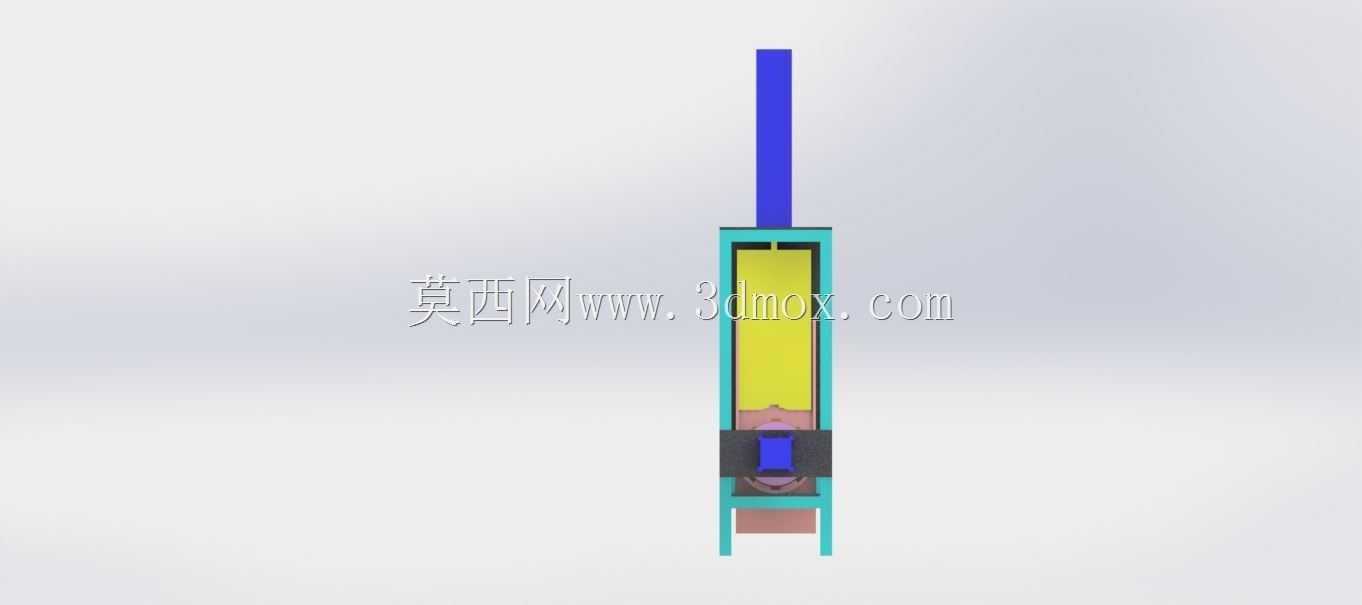

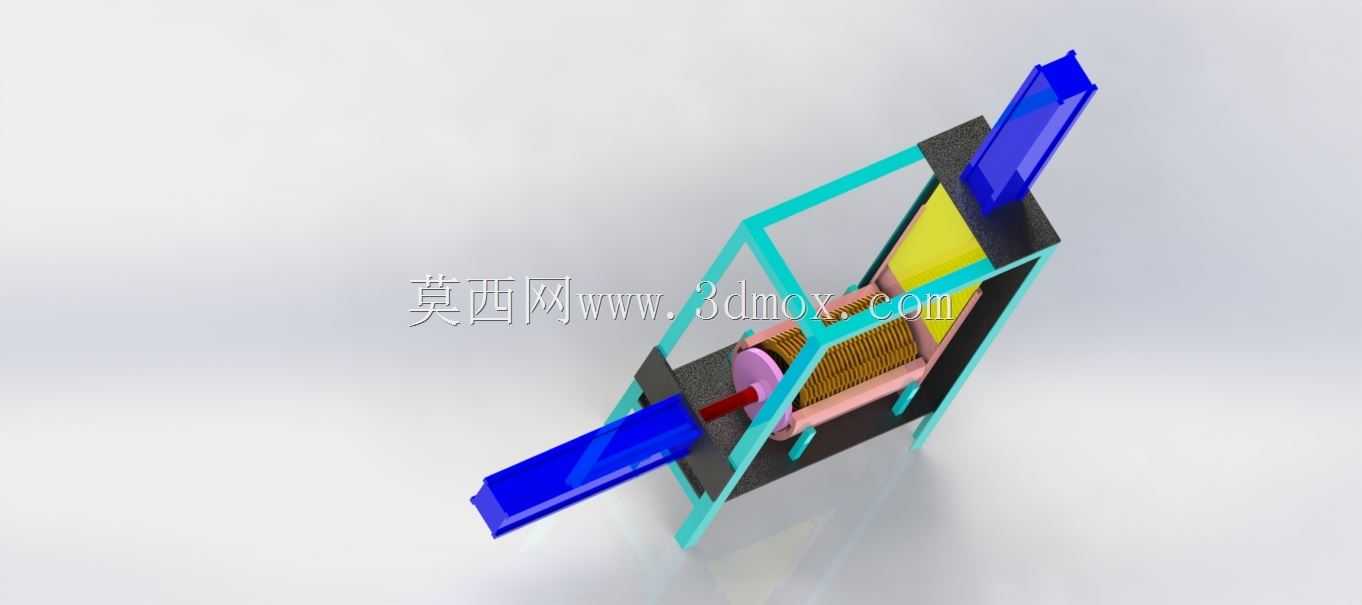

　　在自动化装配生产线的离合器组件装配工位，这类逐片进给的料仓结构是解决薄型片状零件有序上料的核心部件，主要适配冲压成型的离合器钢片、摩擦片这类叠放易粘连、单片厚度较薄的零件供给需求，避免人工上料效率低、叠片送料导致的卡料、多片误送问题。从结构设计逻辑来看，整体采用立式长筒储料布局，顶部预留敞口用于批量补料，储料腔内部尺寸严格匹配离合器片的外轮廓公差，单边预留0.2-0.3mm的滑动间隙，既保证叠放的片料能够依靠重力顺畅下滑，又不会因间隙过大导致片料倾斜卡滞。底部的分料执行机构采用直线往复式推料结构，推块的行程刚好覆盖单片离合器片的厚度，每次动作仅将最底层的一片离合器片推出至出料位，上方叠放的余料会在推块复位后依靠重力自动下落补位，

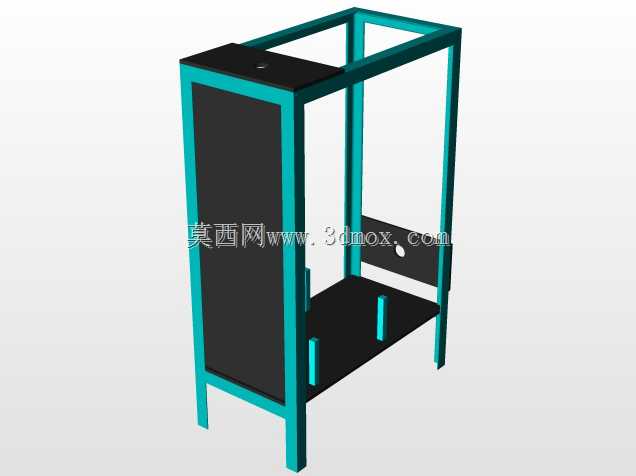

　　实现连续循环送料。安装边界方面，整体结构的安装法兰设置在料仓筒体的中下部，可直接通过螺栓固定在装配设备的台面板上，进料方向与设备的装配输送轨道精准对接，出料口高度与装配工位的取料高度保持一致，无需额外增设转接输送结构。结构的导向部分采用嵌入式耐磨导条，安装在储料腔的内壁对应位置，减少片料下滑过程中与仓壁的摩擦阻力，长期运行磨损后可单独更换导条，无需整体更换料仓筒体，降低后期维护成本。推料驱动端预留标准的动力安装接口，可根据设备的实际动力配置匹配气缸、伺服电缸或者凸轮连杆驱动，适配不同节拍的生产线需求，常规节拍下可实现每分钟60-80片的稳定送料，送料精度可控制在±0.15mm以内，完全满足自动化装配的定位要求。在实际应用场景中，

　　这类结构除了离合器片供给外，调整储料腔的截面尺寸后，也可适配其他圆形薄片状零件的逐片送料，比如刹车片钢背、密封垫片、金属挡圈等零件的自动化上料工序，结构的通用性较强，核心的分料逻辑不需要做大幅改动，仅需更换对应尺寸的储料腔体和推块即可快速适配新的零件规格。设计过程中需要重点关注储料腔的内壁粗糙度、推块与仓底的间隙控制，间隙过大会导致片料边缘卡入推块与仓壁的缝隙，间隙过小则会增大推料阻力，加剧磨损；同时储料腔的有效储料高度可根据生产线的补料间隔需求调整，常规配置下可容纳200-300片叠放的离合器片，满足单班生产中2-3小时的连续供料需求，减少操作人员的补料频次。
