橡胶带凹槽加工专用带槽切割设备结构

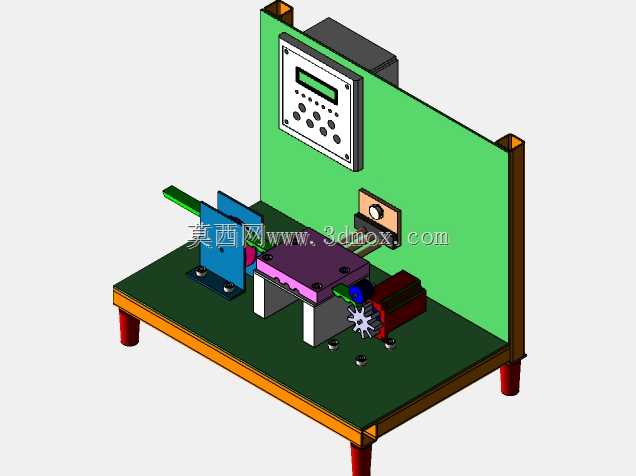

　　在橡胶制品加工的产线环节中，橡胶带的定长裁切与槽型加工是密封件、传动带生产流程里的常见工序，常规通用裁切设备仅能完成平口切断，无法在橡胶带表面加工出指定深度与宽度的凹槽结构，若采用后续铣削二次加工，不仅会因橡胶材质的弹性形变导致槽型尺寸偏差，还会增加工序周转的时间成本，这款带槽切割设备正是针对该类加工需求设计的专用加工装置。从结构布局来看，设备采用台式立板支撑架构，底部为带可调支脚的框架式工作台，工作台面作为所有功能组件的安装基准，支脚可根据现场地面平整度调整高度，保证设备运行时的水平稳定性，整体安装边界适配常规小型加工工位的摆放需求，无需额外预留过大的操作与维护空间。立板上集成了控制单元与操作按钮，

　　控制模块可根据加工需求调整切削进给的行程与运行速度，适配不同厚度、不同槽深要求的橡胶带加工，操作按钮集中布置在面板区域，操作人员可单手完成启动、停止、急停等操作，符合工位作业的人机工程要求。设备的执行端采用夹持进给与切削分离的结构设计，进料侧设置导向定位组件，可对送入的橡胶带进行侧向定位，避免送料过程中出现偏斜导致槽位错位，夹持机构采用弹性压合结构，可在不压伤橡胶带基体的前提下提供足够的夹持力，防止切削过程中工件移位。切削执行组件采用带齿状切削头的旋转执行结构，切削头的轮廓与所需加工的凹槽截面匹配，可在一次进给动作中完成凹槽的成型切削，无需多次走刀，有效提升加工效率。传动部分采用带传动结构传递动力，传动路径短、运行噪音低，

　　同时可通过带轮的配比调整切削头的转速，适配不同硬度橡胶材料的切削参数，避免转速过高导致橡胶材料熔融粘刀，或是转速过低导致槽边出现毛边、撕裂等质量缺陷。设备的各功能组件均采用螺栓固定在工作台面上，后期可根据加工需求更换不同规格的夹持块与切削头，快速切换加工规格，适配多品种小批量的橡胶带槽型加工需求，整体结构无复杂的定制化异形构件，加工与装配难度低，日常维护时仅需定期检查传动带的张紧度与切削头的磨损情况即可，维护成本较低。在实际应用场景中，该设备可直接布置在橡胶带挤出成型产线的末端，对接挤出后的冷却输送工位，在线完成橡胶带的凹槽加工，也可作为独立工位用于零散工件的槽型加工，加工出的凹槽尺寸一致性好，槽边无明显毛刺，可直接满足后续装配或硫化工序的精度要求，无需额外的修边处理。
