倾斜式便携卡车装载输送设备结构

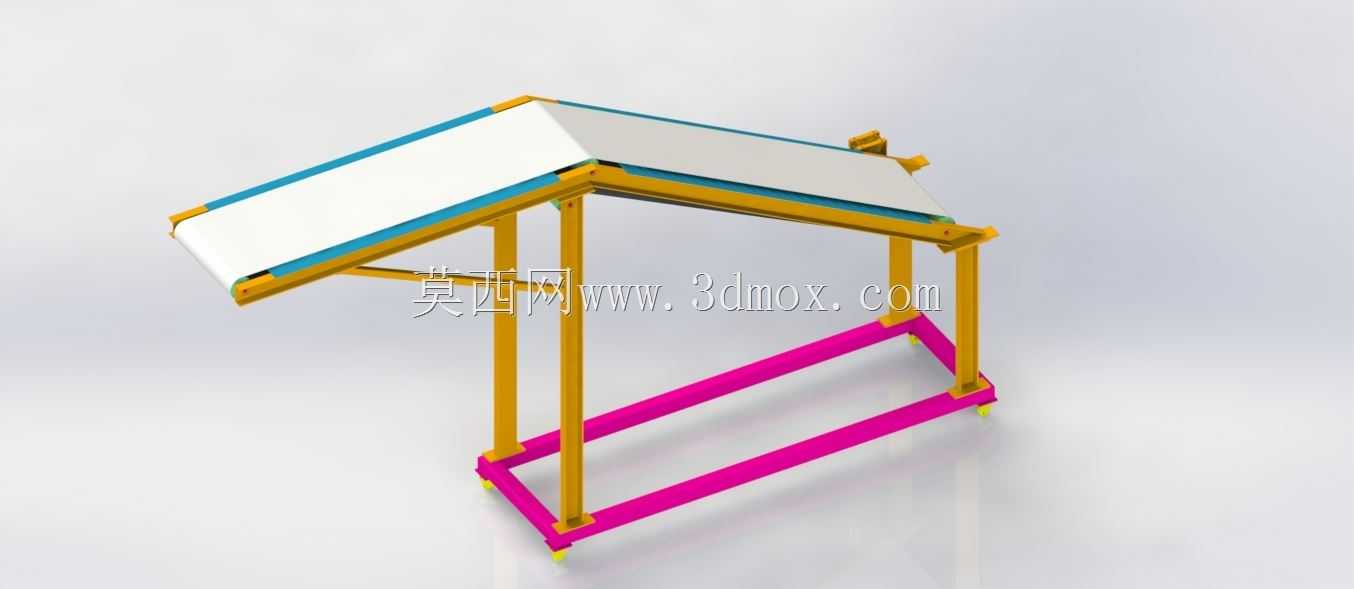

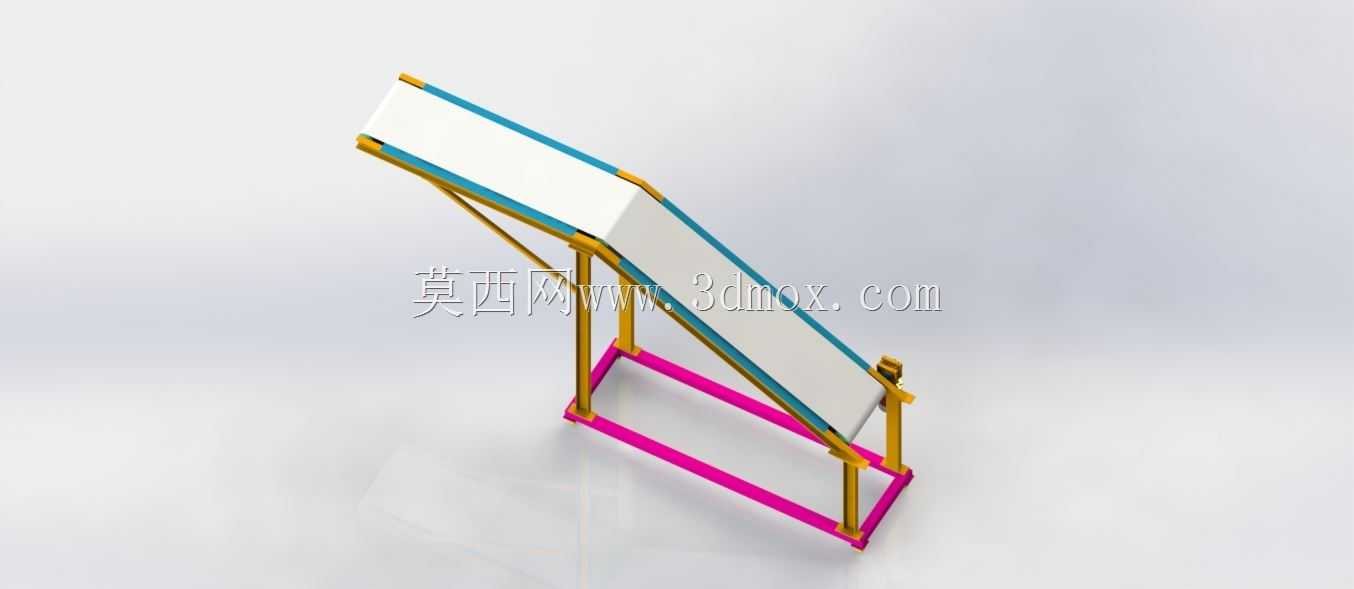

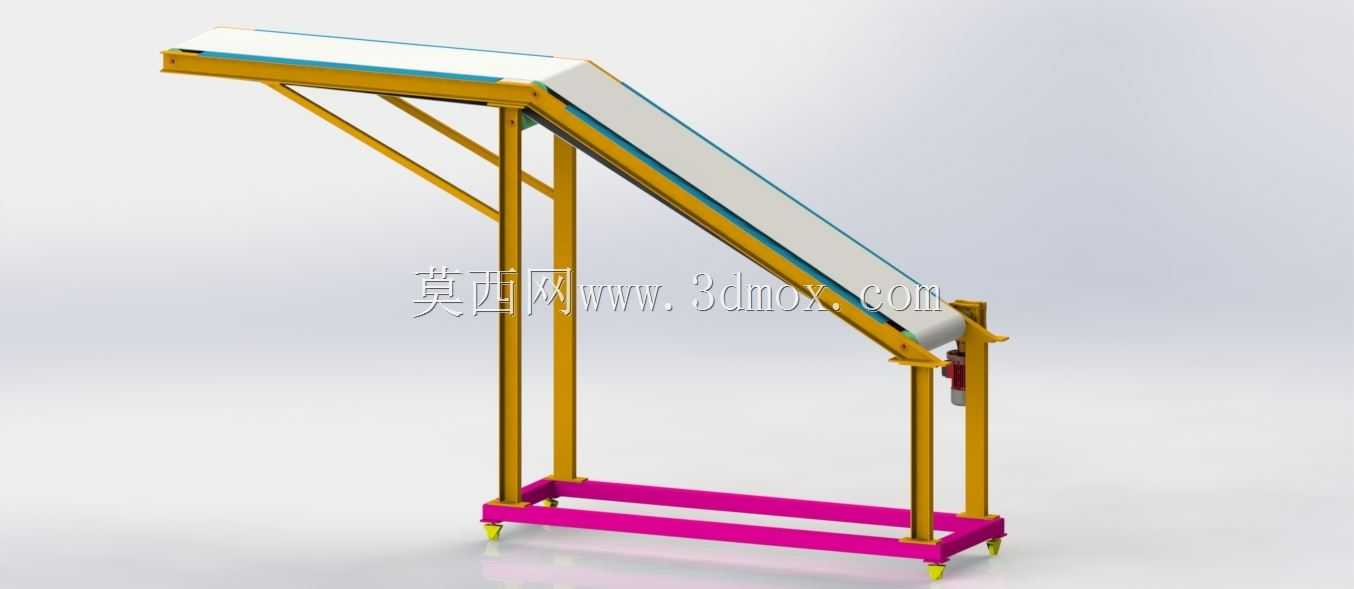

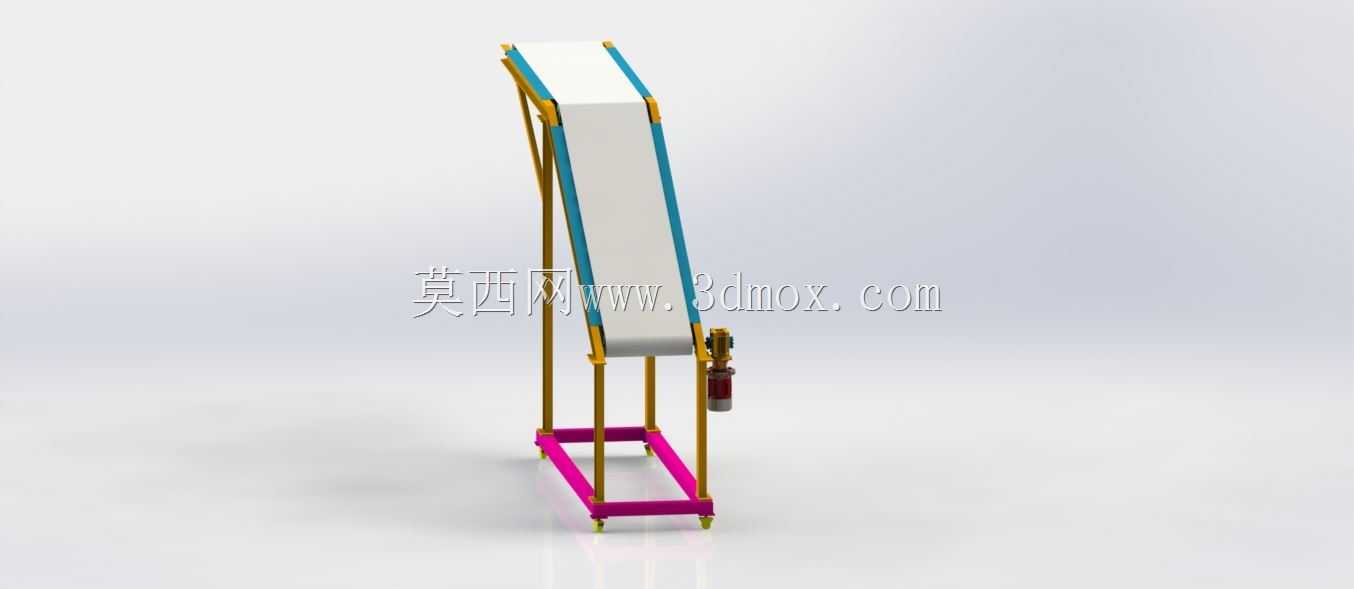

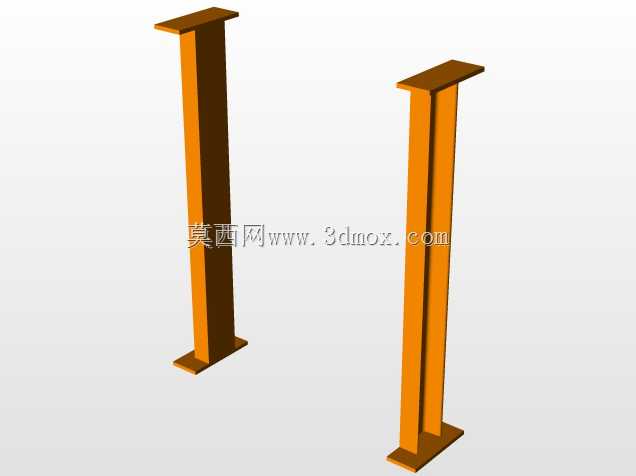

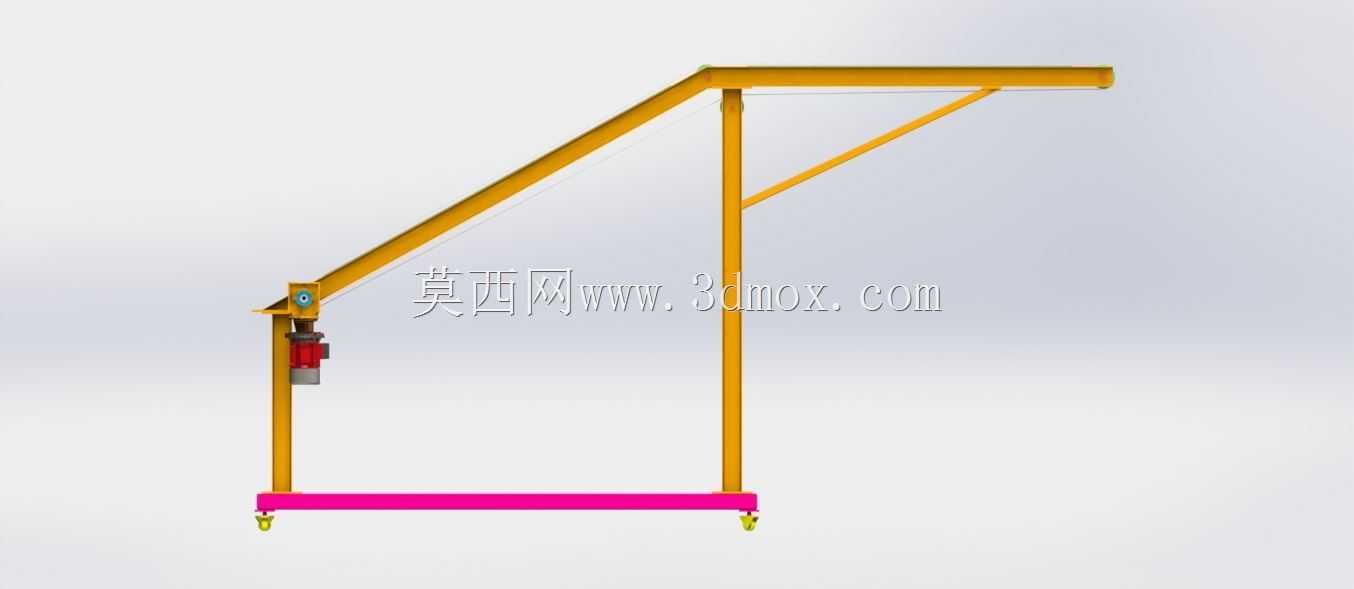

　　这款倾斜布置的带式输送结构，核心面向散料、袋装称重物料的短距离转运输送场景，常见于仓储出货、建材堆场、粮食收储点的卡车装货作业环节，解决人工搬运重物上下货的效率痛点，降低作业人员的劳动强度，减少物料搬运过程中的撒漏损耗。设备整体采用倾斜抬升的布局，低位端贴近地面承接物料，高位端延伸至卡车货厢栏板高度位置，物料从低位端放置到输送带上后，依靠带面的摩擦力带动物料沿倾斜方向抬升，最终从高位端滑落至货厢内部，无需作业人员反复攀爬货厢传递物料。从结构设计来看，机架采用方管焊接的框架式结构，底部为矩形支撑底架，四根支腿沿倾斜方向布置，支腿与底架之间设置斜向加强筋，抵消输送带运行时的侧向拉力与物料加载后的倾覆力矩，底架底部预留脚轮安装位，

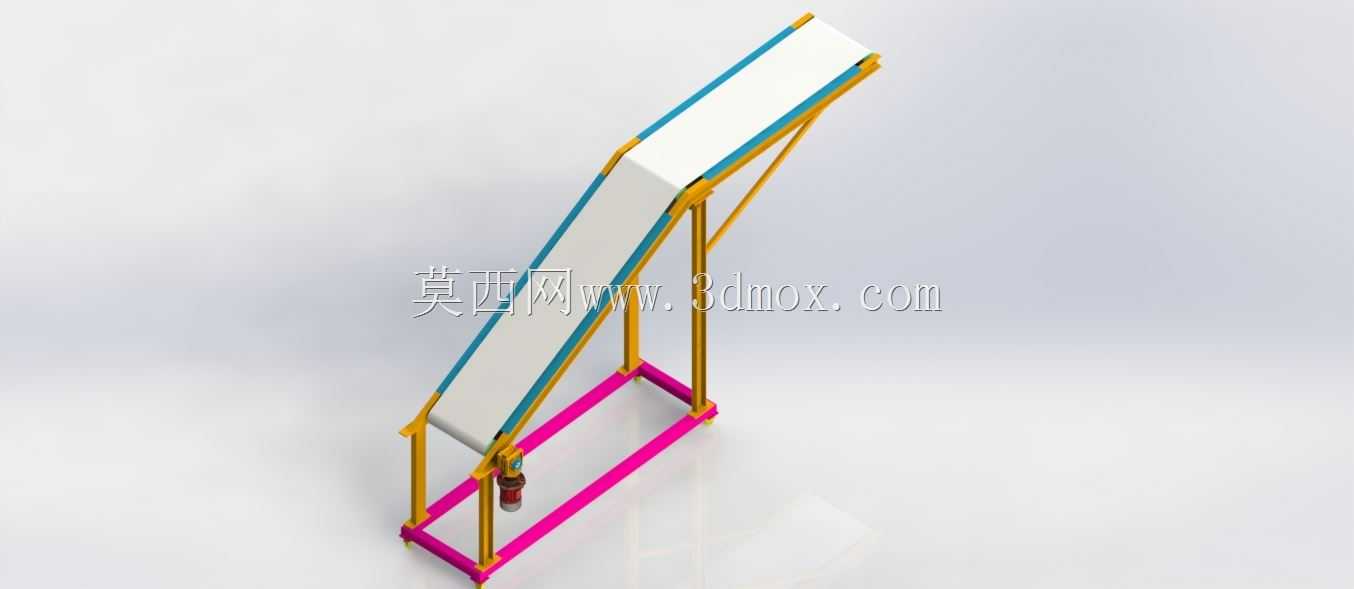

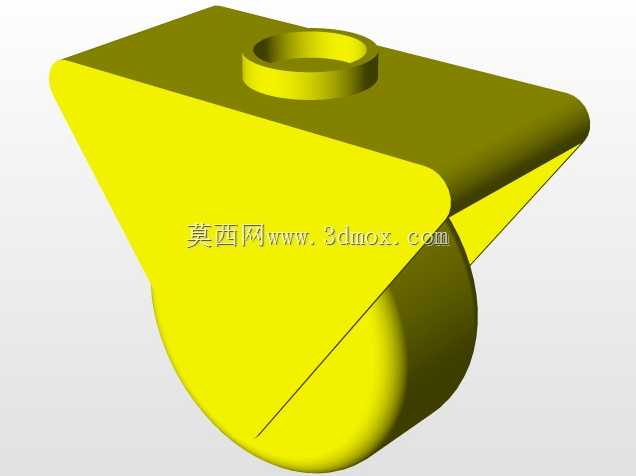

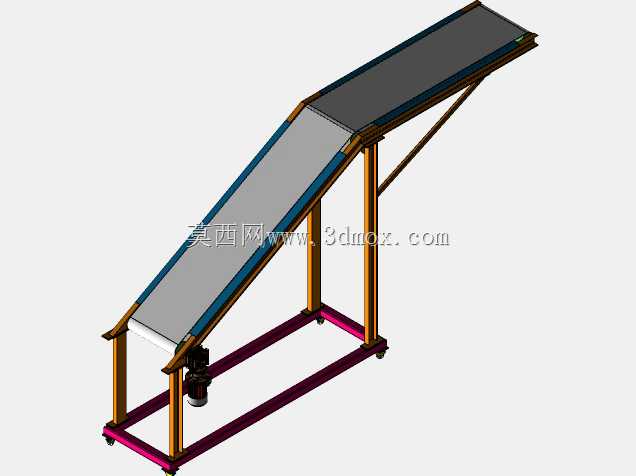

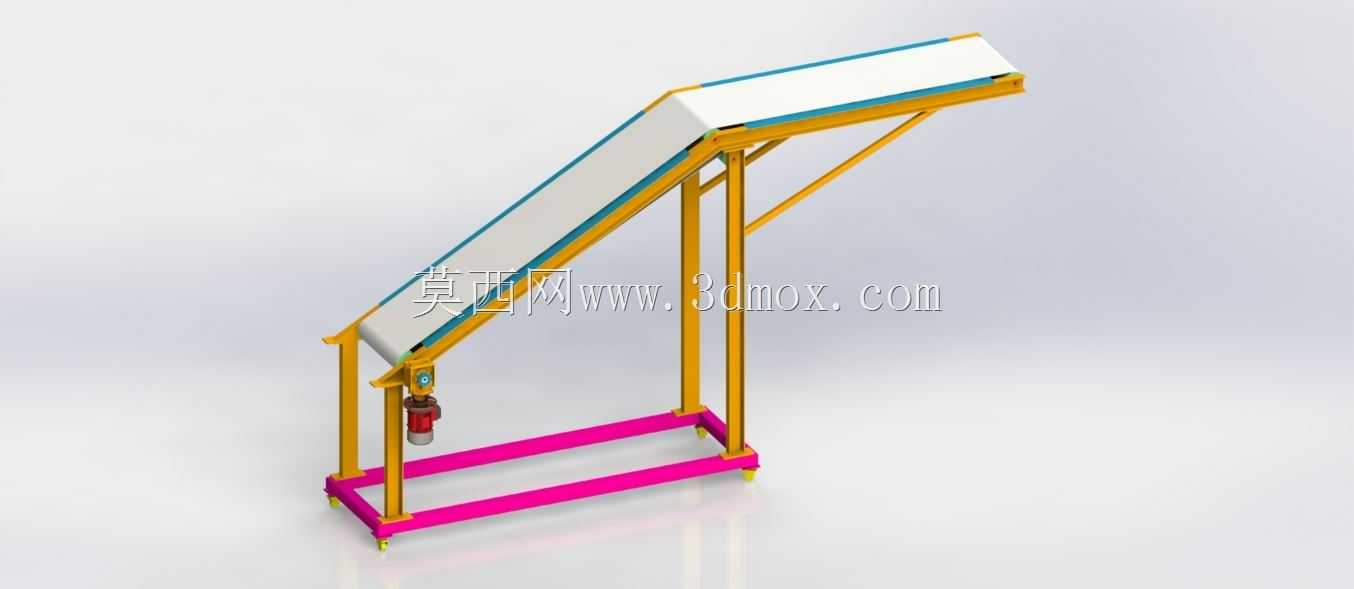

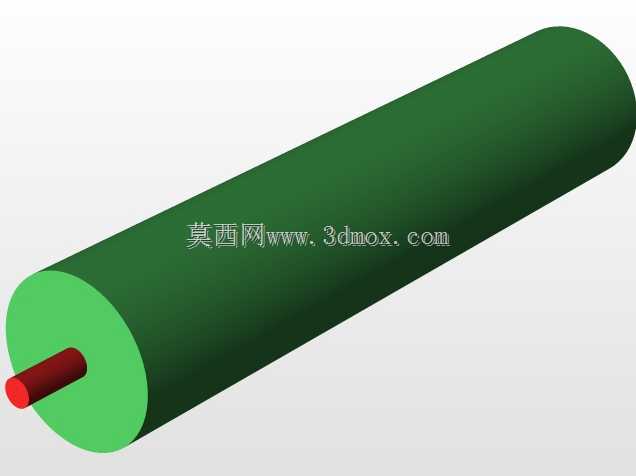

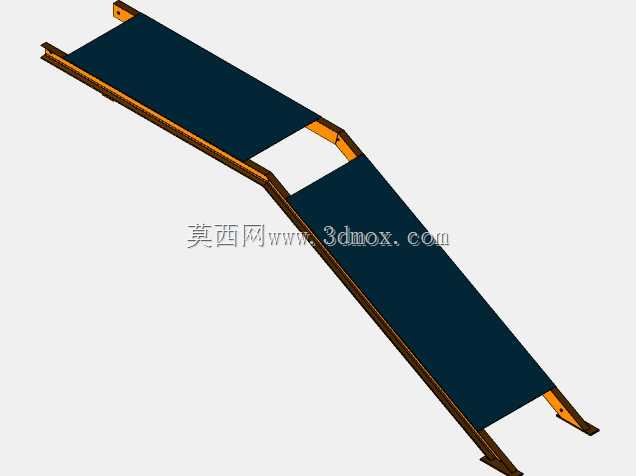

　　可根据作业需求加装万向脚轮，实现作业点位的快速转移，适配不同车位的装货需求。输送带两侧设置高度适中的挡边结构，避免倾斜输送过程中袋装物料、颗粒散料从带面侧边滑落，挡边采用薄钢板折弯成型，通过螺栓固定在机架两侧的纵梁上，磨损后可单独拆卸更换，降低后期维护成本。驱动单元布置在设备高位端的侧部，采用减速电机直接驱动主动滚筒的结构，省去复杂的链传动环节，减少传动损耗与故障点，电机外侧设置防护罩，避免户外作业时粉尘、雨水侵入电机内部，张紧结构设置在低位端的从动滚筒处，通过调节螺栓调整从动滚筒的前后位置，实现输送带张紧度的调整，补偿输送带长期运行后的拉伸变形，防止带面打滑跑偏。设备的安装边界需要重点关注，低位端进料侧预留至少0.8米的操作空间，

　　方便作业人员放置待输送物料，高位端出料侧与卡车货厢的水平间距控制在0.2-0.3米区间，避免间距过大导致物料掉落间隙，设备整体倾斜角度控制在30度以内，兼顾物料抬升高度与输送稳定性，防止大倾角下物料沿带面下滑。底架的支撑脚可根据作业地面的平整度调整高度，保证机架放置平稳，避免运行过程中出现晃动移位。这款输送结构没有配置复杂的升降调节机构，整体结构轻量化，单台设备可由2-3名作业人员推动转移，适合无固定装货工位的零散作业场景，相比大型固定输送线，投入成本更低，场地适应性更强，可配合不同高度的栏板货车完成装货作业，针对袋装水泥、袋装粮食、箱装零配件等规整物料的输送适配性较好，输送速度控制在0.3-0.5m/s区间，既保证装货效率，又避免速度过快导致物料冲出带面。
