可调节长度斜置伸缩式输送结构

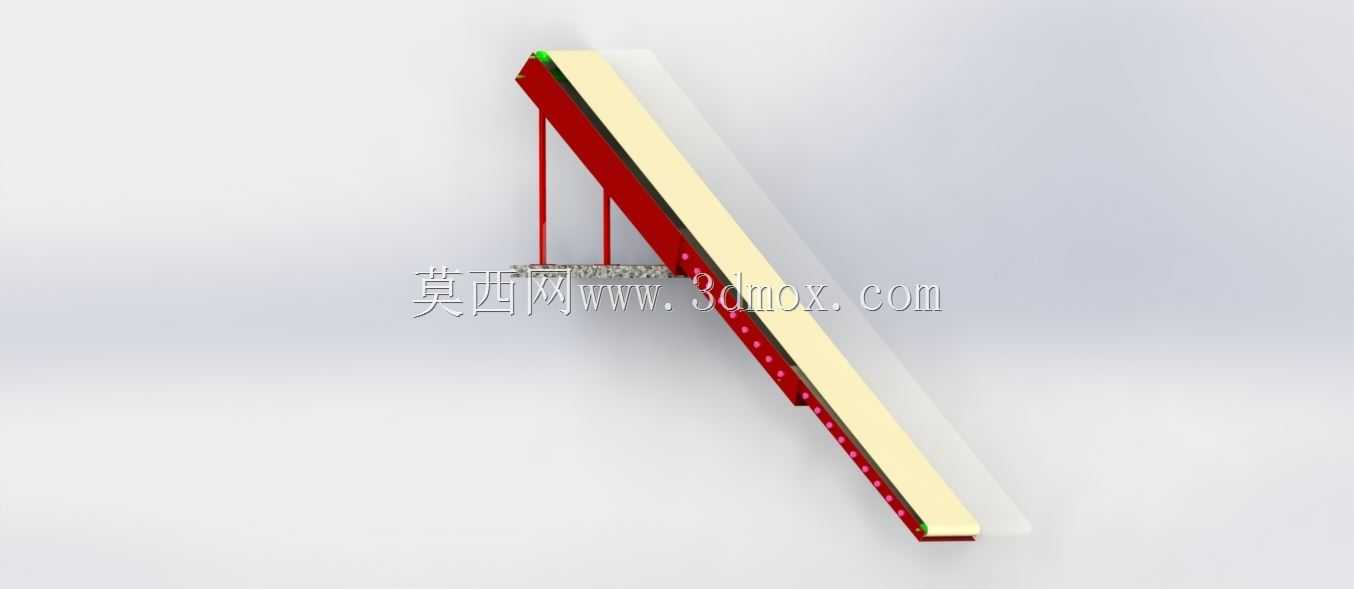

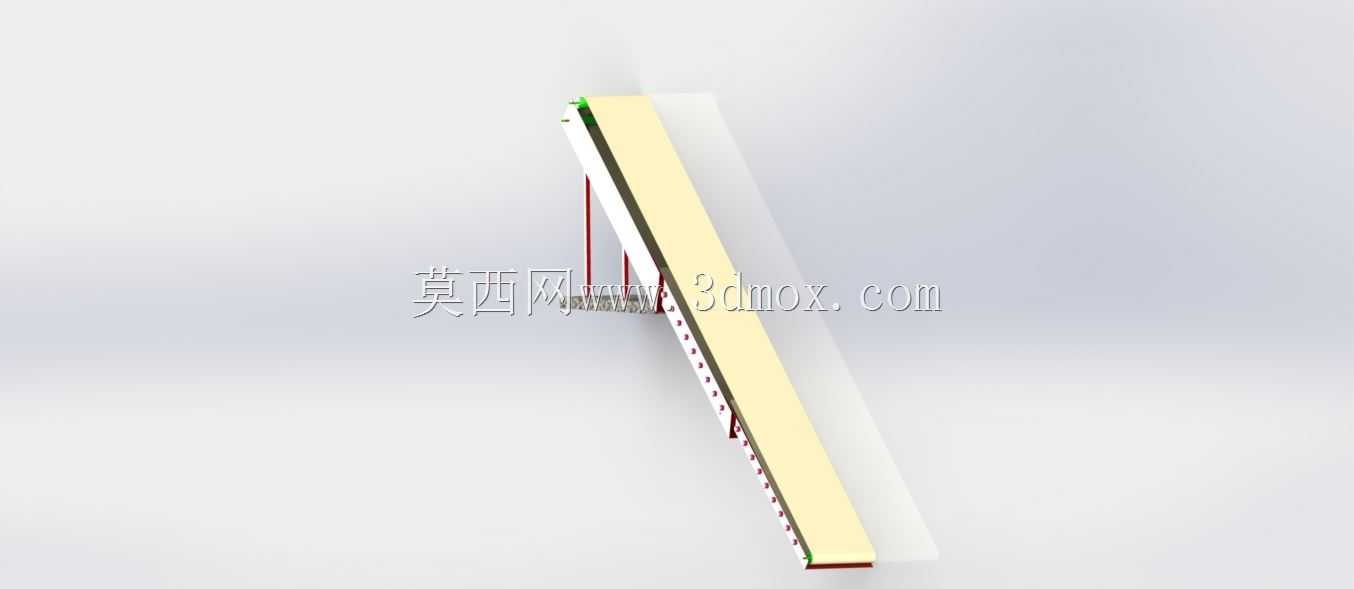

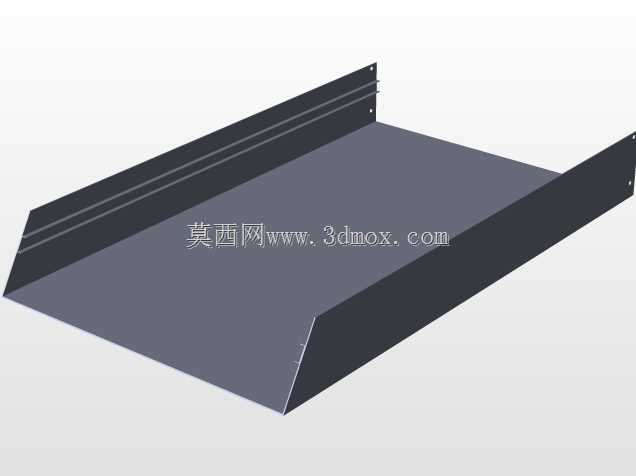

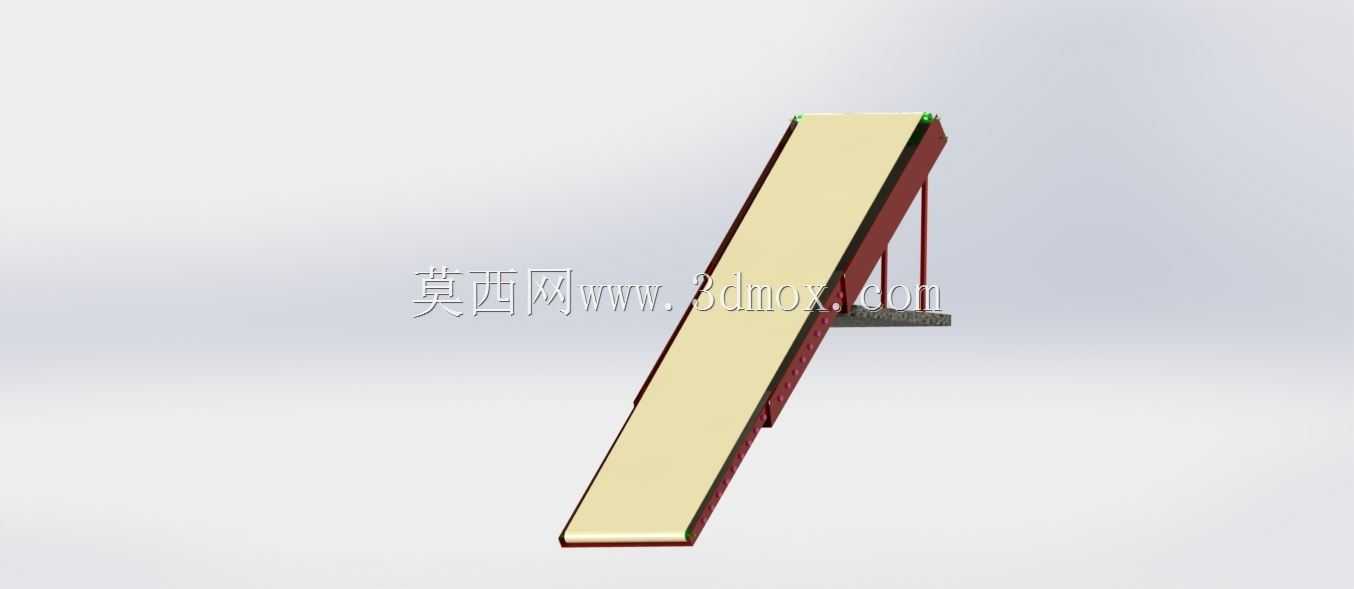

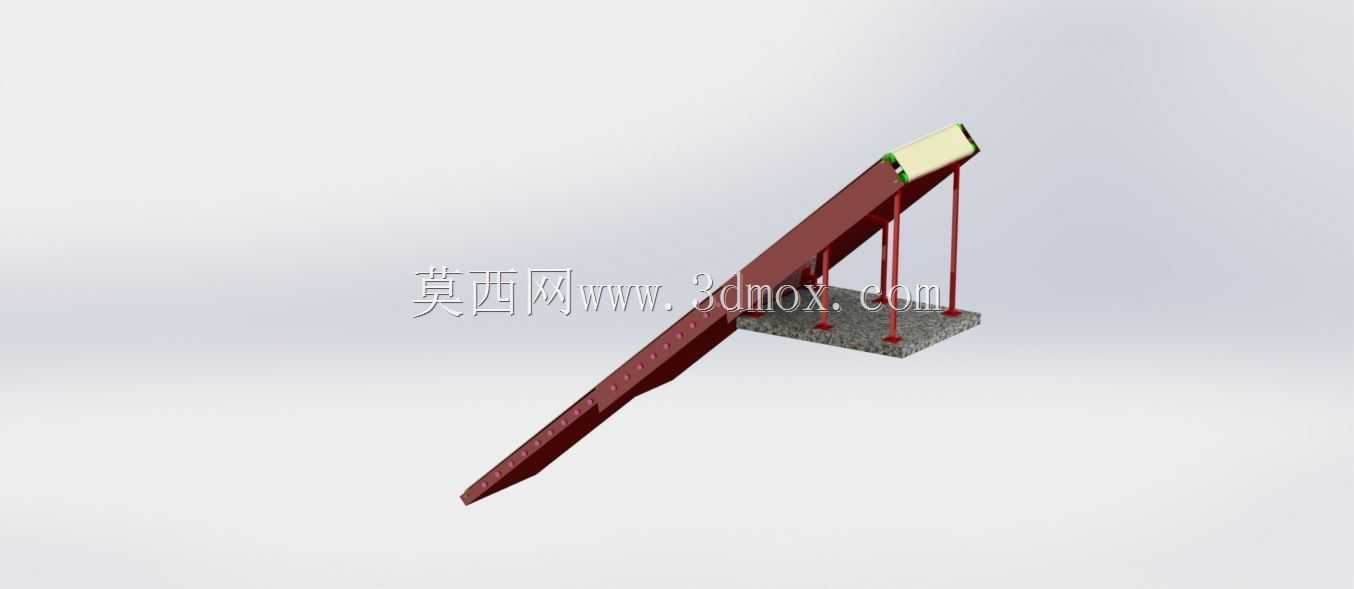

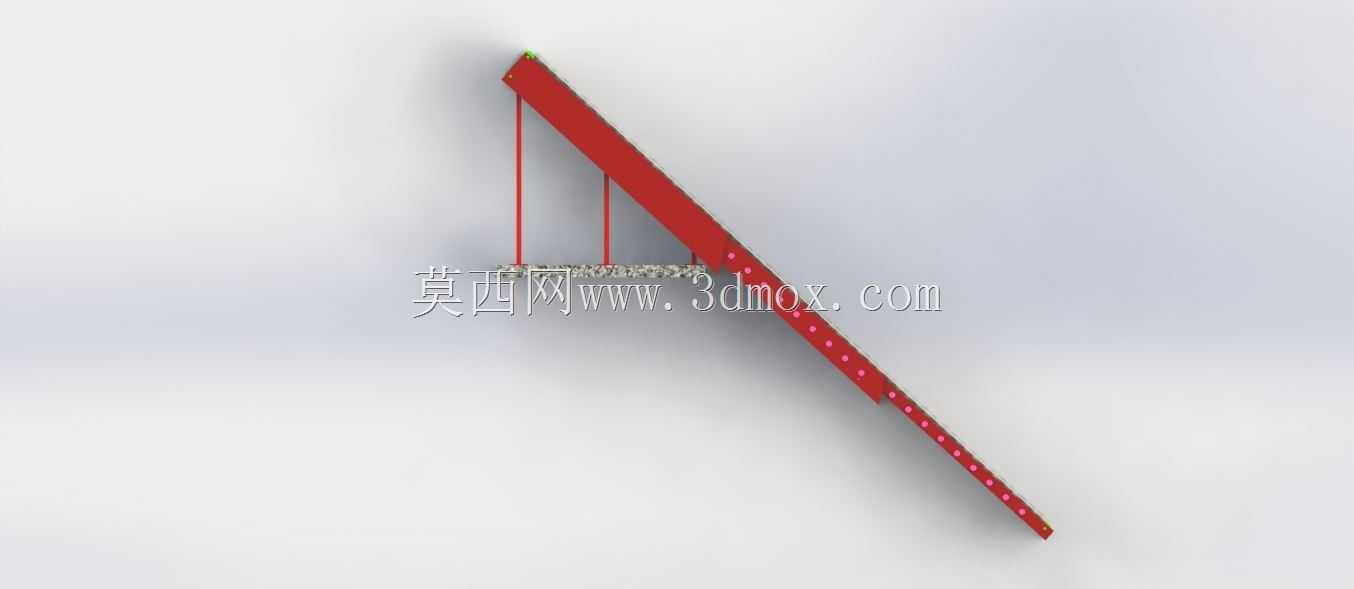

　　在车间物料转运、仓储出入库装卸、生产线工序间工件传递的场景中，固定长度的输送设备往往难以适配多变的工位间距、装卸高度差需求，这款可伸缩的斜置输送结构正是针对这类痛点完成的结构设计。不同于常规固定式皮带或辊道输送结构，该设备核心的设计逻辑是通过嵌套式的伸缩架体实现输送长度的无级调整，架体采用多段截面一致的高强度型材嵌套配合，每段架体上均匀排布承载托点，配合滑动限位结构保证伸缩过程中架体不会出现偏摆、卡滞，当需要覆盖更长输送距离时，拉出内节架体即可拓展作业覆盖范围，当作业空间局促、输送距离较短时，将内节架体收回外节内部即可缩小设备整体占地尺寸，无需额外拆装组件就能完成适配调整。从安装边界来看，该结构采用斜置布置方案，

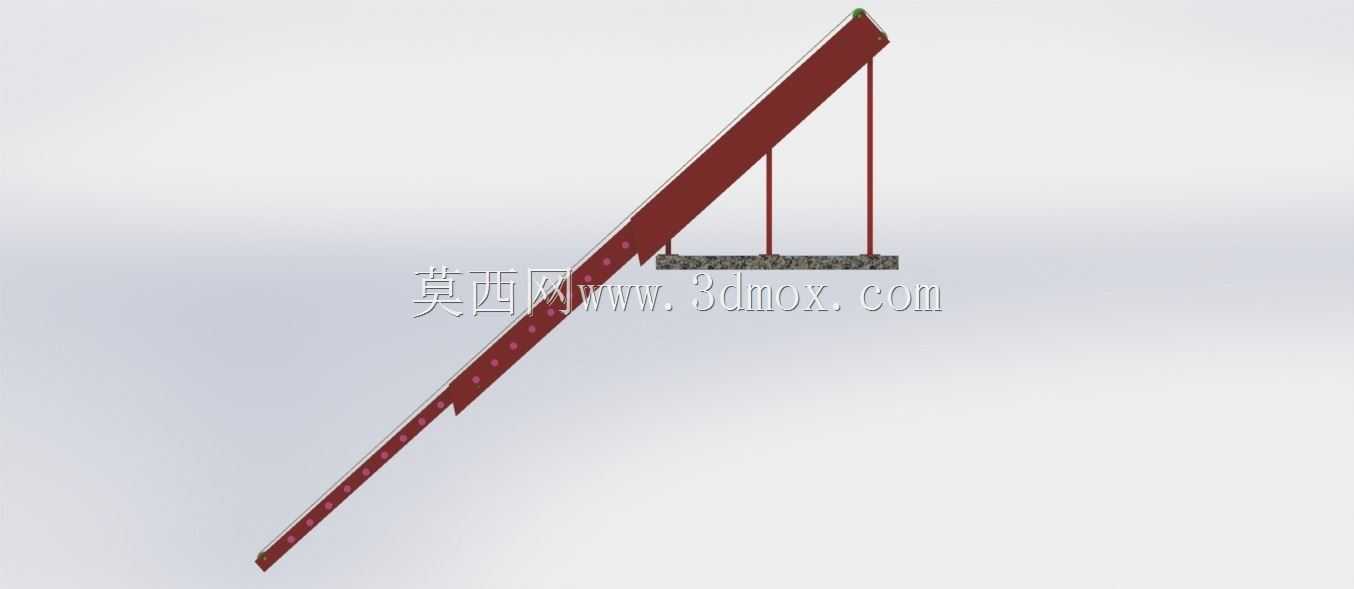

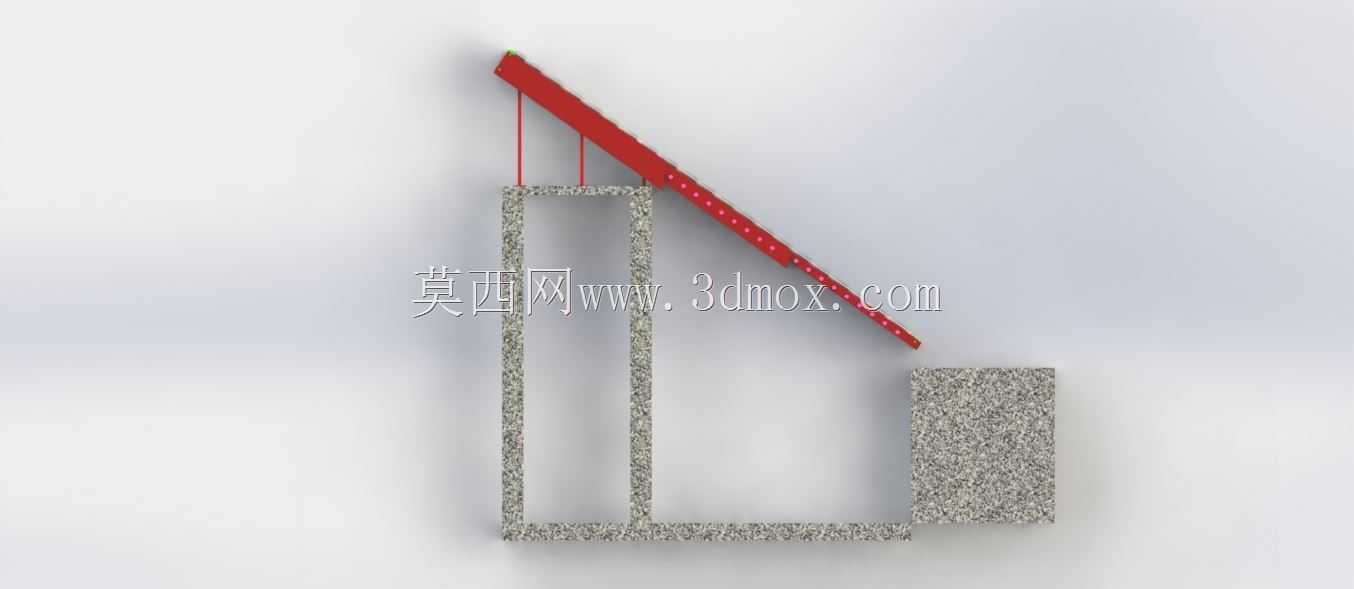

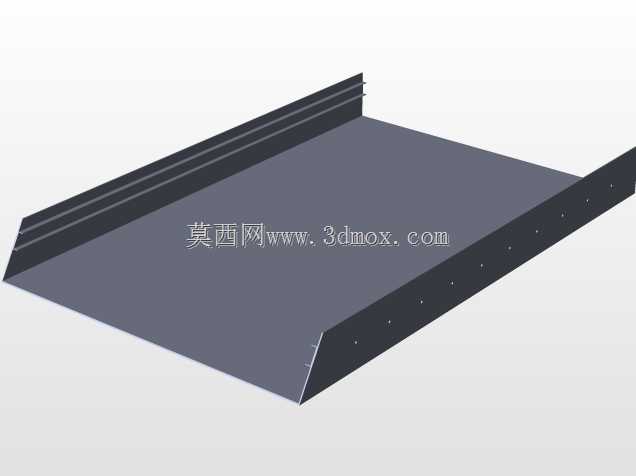

　　上端设置吊装挂接点位，可直接与高位料仓、生产线出料端的挂接座配合固定，下端可根据实际落点高度调整支撑腿的伸出长度，架体两侧预留的安装孔位可按需加装侧挡条、物料检测支架等附属组件，不需要对主体架体进行二次打孔加工。实际应用中，这类伸缩输送结构可适配散状小件、规整包装件的短距离转运，尤其是在货车装卸货场景下，可根据货厢与月台的间距灵活调整伸出长度，避免传统固定输送机需要反复挪动位置、搭配多段转接设备的麻烦。结构设计上，架体的伸缩段采用等间距排布的承载点设计，不管架体伸出多长，每一段伸出的架体都有足够的支撑点位承托输送面，不会因为伸出长度过长出现架体下挠、输送面塌陷的问题；滑动配合面预留了润滑脂加注槽，

　　长期使用过程中可定期加注润滑脂降低滑动阻力，减少配合面的磨损量。不同于带动力的伸缩输送设备，该结构可根据实际使用需求选配动力组件，无动力状态下依靠物料自身重力即可实现斜向滑落输送，加装驱动辊组后也可实现水平或小倾角下的强制输送，适配不同的物料特性与输送节拍要求。架体整体采用轻量化的型材焊接结构，在保证结构强度满足常规小件输送载荷的前提下，尽可能降低了设备自身重量，单人即可辅助完成架体的伸缩调整与位置挪动，不需要额外配置吊装设备辅助移位，适合多工位轮换使用的柔性生产场景。
