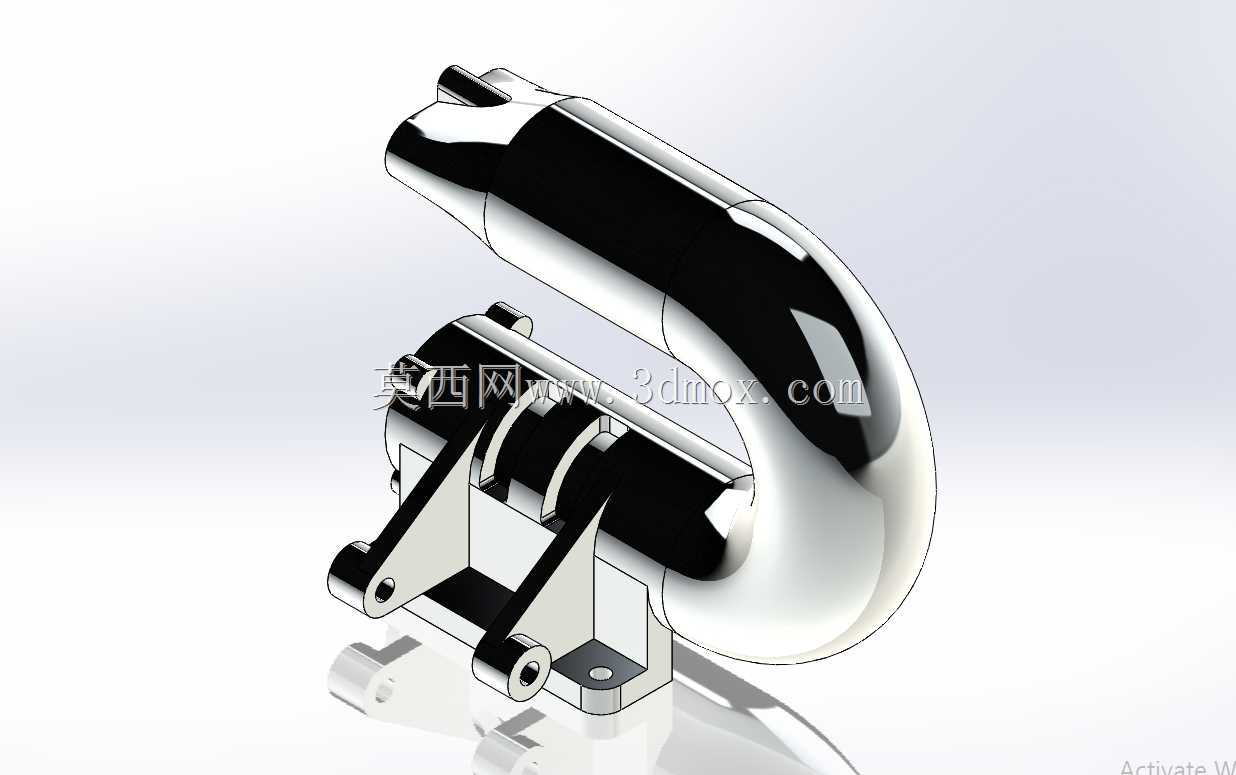

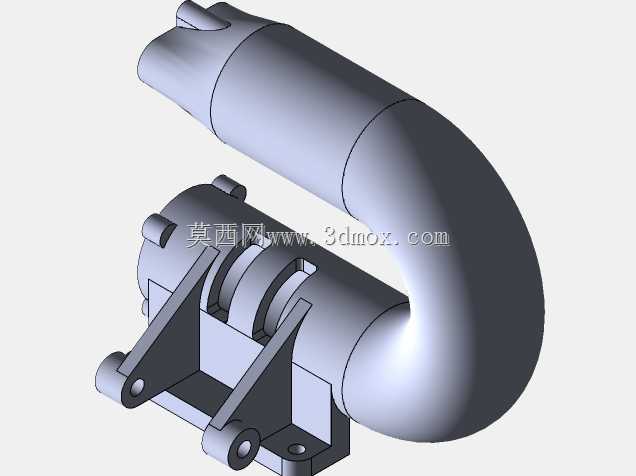

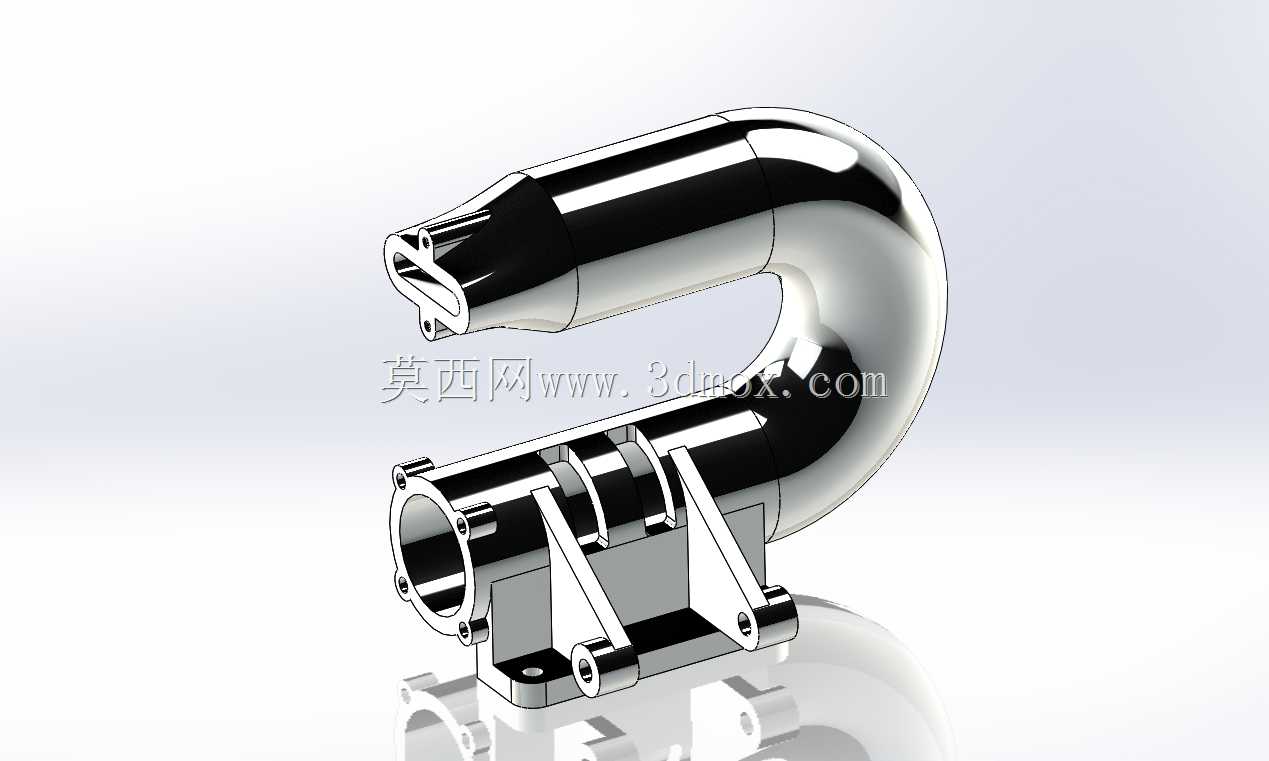

带集成安装支座的弯型流体输送管路结构

　　该弯型流体输送管路结构，主要应用在中小流量流体输送系统的管路转向接驳场景，常见于小型动力单元的气路、润滑回路以及低压冷却循环回路中，承担管路90度转向同时兼顾集成安装固定的作用，无需额外设计管路固定支架，可直接通过本体自带的支座完成整机装配，减少管路系统的装配零件数量，降低现场布管的装配复杂度。从结构设计逻辑来看，整体采用大曲率平滑弯转的流道设计，弯转段内壁做了等径顺滑过渡处理，没有直角突变结构，能最大程度降低流体在转向位置的压损，减少流体紊流产生的振动与噪音，适配对管路流阻有要求的低压流体输送工况。管路的两端分别设计了不同规格的连接接口，一端为带法兰安装边的大口径接口，法兰边上均布多个螺栓过孔，可与对应规格的阀块、

　　泵体出口直接对接，接口端面预留了密封件安装槽位，装配时可嵌入O型密封圈实现端面静密封，避免流体渗漏；另一端为缩径式快插接口结构，适配小口径柔性软管的插接装配，接口外壁设计了多道环形止退槽，插接软管后可配合卡箍实现牢固连接，防止管路带压工作时软管脱出。本体集成的安装支座位于弯管的直线段下方，采用三角筋加强结构与管路本体连为一体，支座上设计了两个带衬套的安装孔，可通过螺栓将整个管路组件固定在设备的安装基板上，筋板结构从安装面一直延伸到弯管的圆弧段位置，能有效提升整体结构刚性，避免管路受流体脉冲压力作用产生共振变形，同时也能抵消两端接口装配时产生的附加应力。从安装边界来看，整体结构的外轮廓在弯转方向的投影尺寸适配紧凑安装空间，

　　安装孔的中心距按照通用安装基准设计，可直接替换同安装尺寸的传统弯管加支架的组合结构，安装时无需调整周边其他部件的位置，直接对位锁付螺栓即可完成装配。整个管路的壁厚按照1.6倍公称压力的安全系数设计，可承受常规低压流体回路的工作压力，本体的过渡位置均做了圆角处理，不存在应力集中的尖角结构，长期受交变流体压力作用也不易出现疲劳开裂问题，适合在长期连续运行的工业设备流体回路中使用。
