数控车床用三爪自定心夹紧卡盘结构

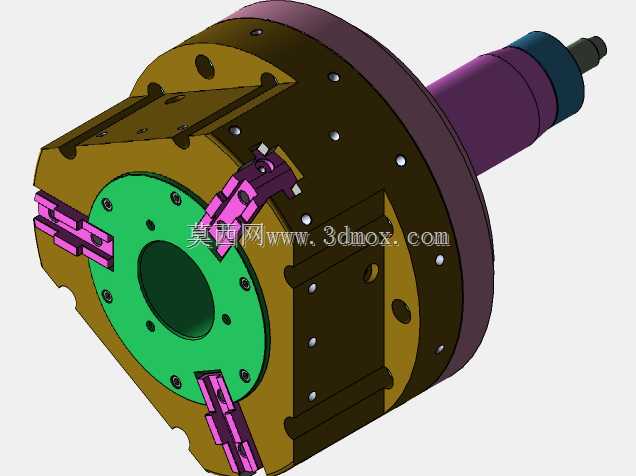

　　这款三爪夹紧卡盘是数控车床加工环节的核心装夹执行部件，主要适配卧式数控车床的主轴端安装，承担轴类、盘类、套类回转零件的装夹定位任务，在批量车削加工、精密零件二次装夹工序中应用广泛。从结构设计逻辑来看，卡盘主体采用盘式基体搭配径向滑动卡爪的布局，三个卡爪沿基体周向120°均匀分布，通过内部的传动副实现同步径向移动，保证装夹时工件的回转中心与主轴轴线重合，省去逐件找正的辅助时间，适配批量生产的节拍要求。卡盘后端设计有标准的主轴连接法兰与传动对接轴，安装时可直接与车床主轴的端部定位止口配合，通过端面螺栓完成锁紧固定，传动对接轴则与车床的回转驱动油缸或气缸输出端连接，将直线驱动力转化为卡爪的径向夹紧力，传动路径短，夹紧力传递损耗小，

　　可根据工件材质、切削参数调整夹紧力大小，避免薄壁工件装夹变形或是重切削工况下工件打滑飞出。卡爪部分采用可换式设计，基础卡爪上预留有硬爪、软爪的安装定位槽，加工不同规格、不同材质的工件时，可更换对应卡爪或是对软爪进行就地镗削，匹配工件的装夹直径与定位精度要求；基体上分布的减重孔与安装孔，在保证整体结构刚性的前提下降低了卡盘自身的转动惯量，减少主轴高速回转时的动平衡负载，适配高转速车削的工况需求。从安装边界来看，卡盘的轴向总长度覆盖前端装夹工作面到后端传动连接轴的末端，径向最大尺寸为卡盘基体的外圆直径，安装时需确认车床主轴的端部连接尺寸、主轴通孔直径与卡盘中心通孔尺寸匹配，保证长轴类工件可穿过卡盘中心通孔完成装夹；

　　卡盘的周向轮廓无突出的尖锐结构，回转时不会与车床的刀架、防护门产生运动干涉。在实际使用场景中，这类卡盘可覆盖从普通碳钢、铝合金到硬质合金坯料的装夹需求，配合数控车床的自动送料机构可实现无人化连续加工，卡爪的同步移动特性保证了重复装夹的定位精度，可将工件的装夹同轴度误差控制在较小范围内，满足精密车削工序的形位公差要求。基体内部的滑动导轨面设计有润滑通道，日常维护时可通过注油孔加注润滑脂，减少卡爪滑动时的磨损，延长卡盘的使用寿命，避免长期使用后卡爪移动卡滞导致的夹紧力不均问题。
