钻孔加工用定位夹紧钻模结构设计

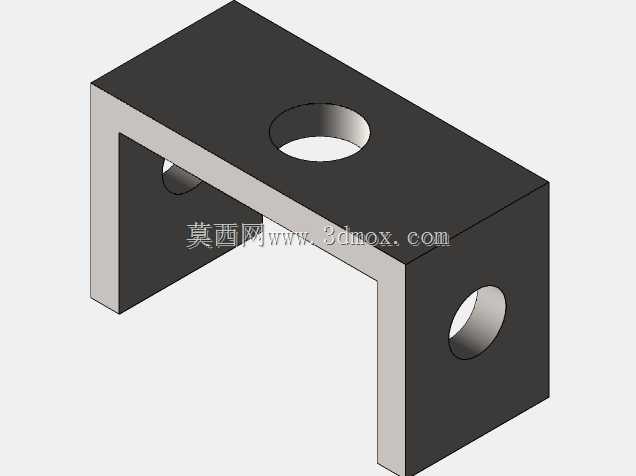

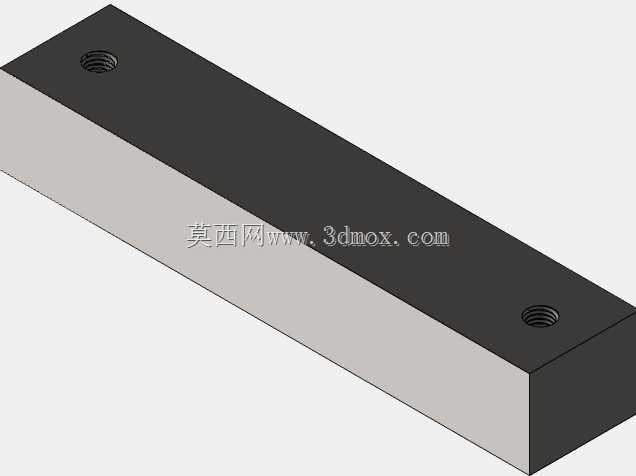

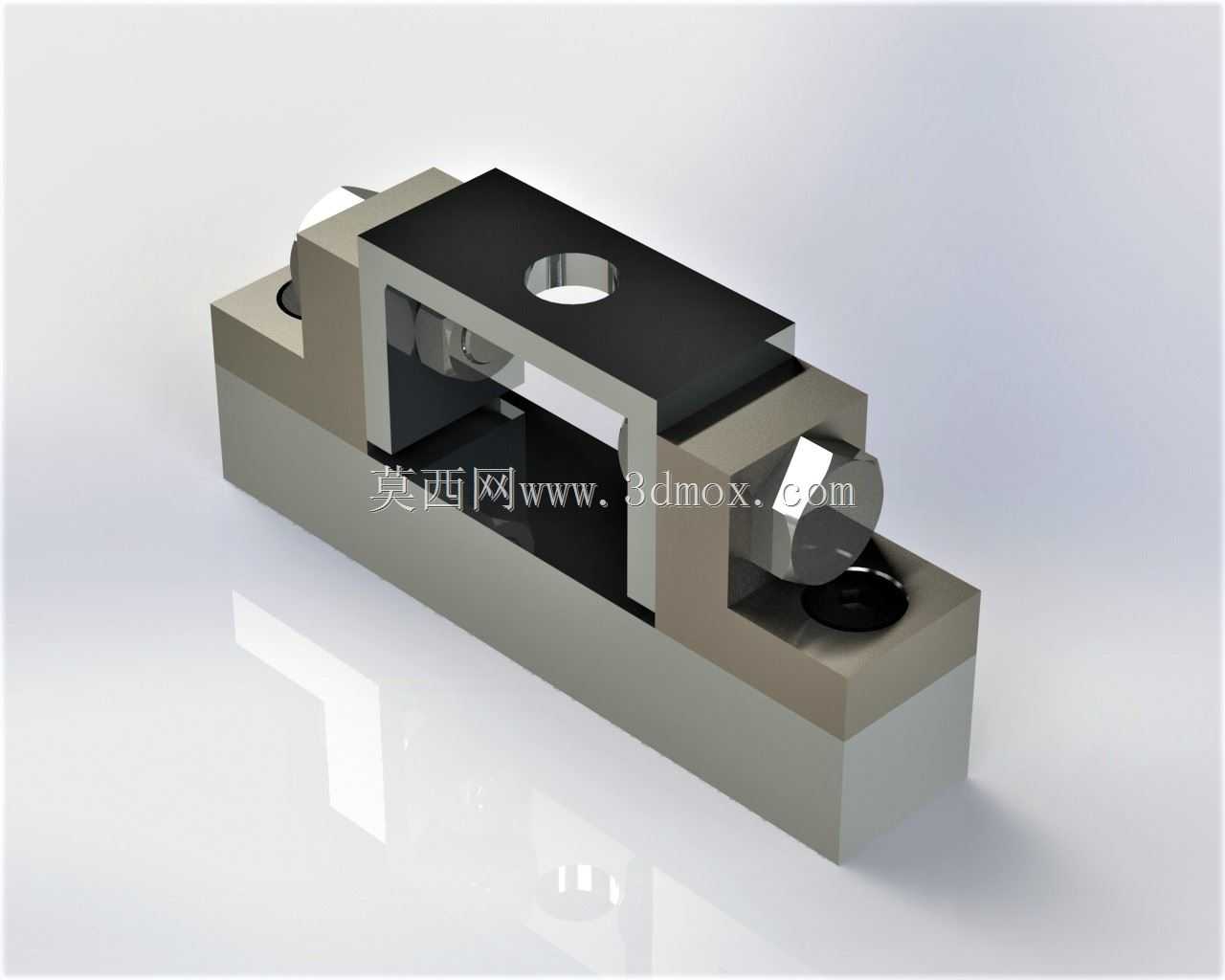

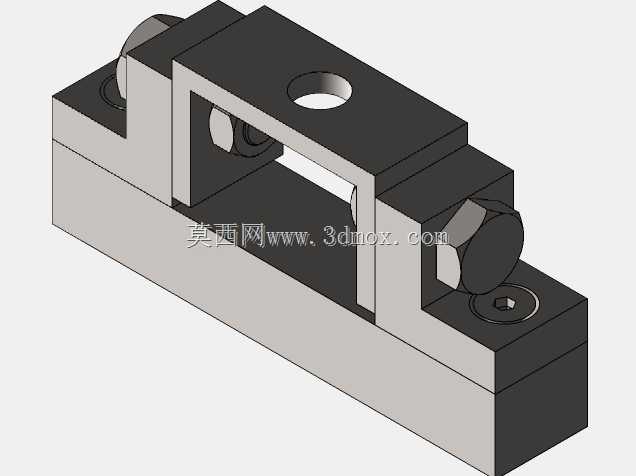

　　在常规机械加工的孔加工工序里，这类钻模主要承担中小批量零件钻孔时的定位与夹紧功能，能有效避免划线工序带来的累积误差，让同批次零件的孔位一致性控制在0.1mm以内，适配台式钻床、立式钻床的常规钻孔作业场景，尤其适合没有专用数控钻床的中小型机加工车间使用，可大幅降低对操作工人的技能依赖，新入职的钻床操作工经过简单培训就能借助该工装完成合格孔位的加工。从结构设计逻辑来看，整体采用分体式基座加框式夹紧架的布局，底部的长条形基座承担整个工装的安装基准作用，基座上预留的安装槽可直接通过T型螺栓固定在钻床工作台上，安装时不需要额外制作过渡连接板，适配市面上多数通用钻床的工作台T型槽间距。中间的框式架体承担定位与钻套安装功能，

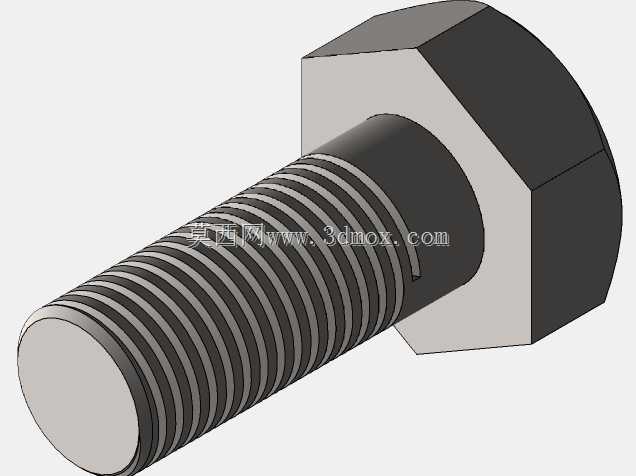

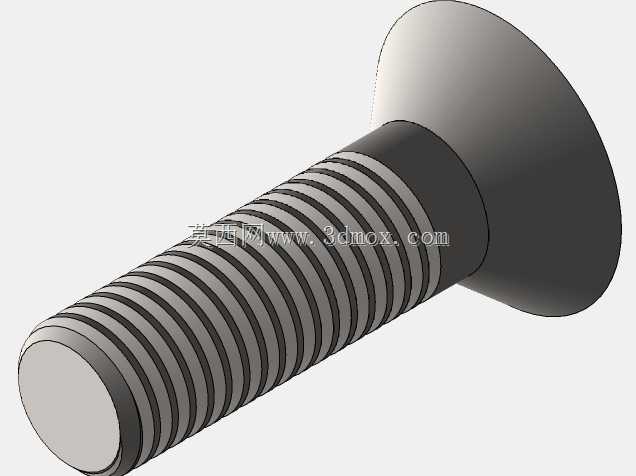

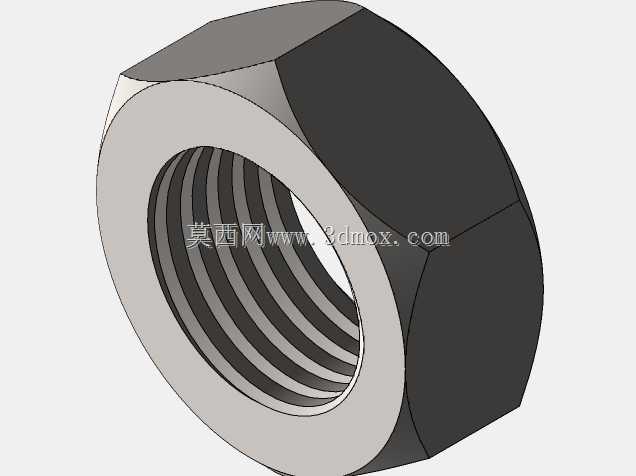

　　顶部的通孔位置安装可更换钻套，钻套与待加工孔位同轴，钻孔时钻头通过钻套导向，能有效避免钻头入钻时的滑移偏斜，减少钻头崩刃的概率，针对不同直径的钻孔需求，只需要更换对应内径的钻套即可，不需要更换整个工装，大幅降低多规格孔加工的工装成本。两侧的夹紧螺栓组件采用对称布局，夹紧力沿零件轴向均匀施加，不会对待加工零件产生额外的侧向挤压力，避免零件装夹变形，夹紧行程可通过螺栓旋入长度调节，能适配一定尺寸范围内的块状零件装夹，不需要针对每个相近尺寸的零件单独制作工装。从安装边界来看，整体结构的长宽高尺寸控制在常规钻床的工作台行程范围内，基座底面经过精磨处理，平面度误差不超过0.02mm，安装后能保证钻套轴线与钻床主轴轴线的同轴度要求，

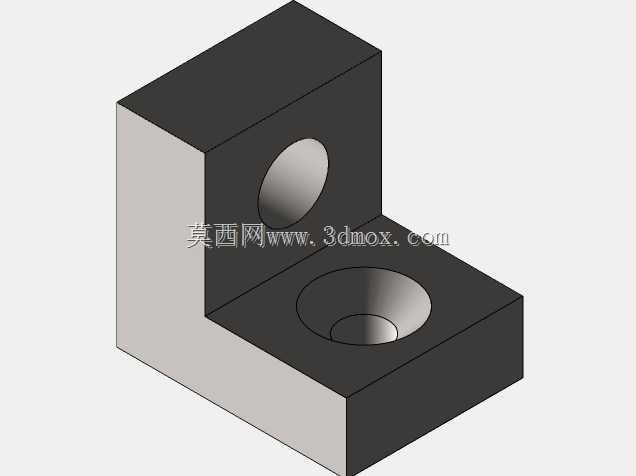

　　不需要复杂的找正工序，每次工装换装的找正时间能压缩到5分钟以内。在实际使用场景中，这类钻模常被用于小型支座类、连接块类零件的销孔、安装孔加工，相比直接划线钻孔的工艺，孔位精度能提升两个公差等级，加工效率提升60%以上，同时能减少钻头的非正常损耗，因为有钻套导向，钻头入钻时不会出现偏摆，切削过程更稳定，刀具寿命能延长30%左右。设计时特意将夹紧机构与钻削区域做了物理分隔，框式架体的侧壁能阻挡钻孔时飞溅的切屑，避免切屑卡入夹紧螺栓的螺纹副内，日常维护只需要定期清理切屑、在螺栓处涂抹少量润滑脂即可，不需要复杂的保养流程。
