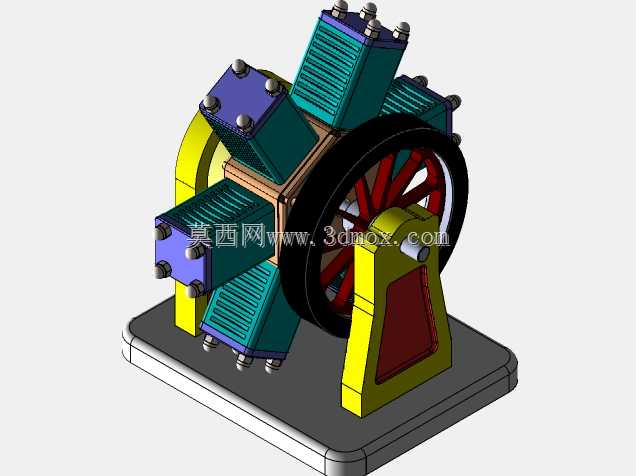

六缸径向排布动力装置教学演示结构

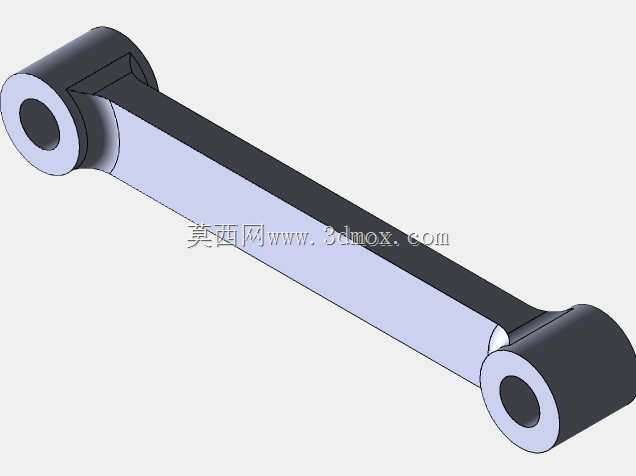

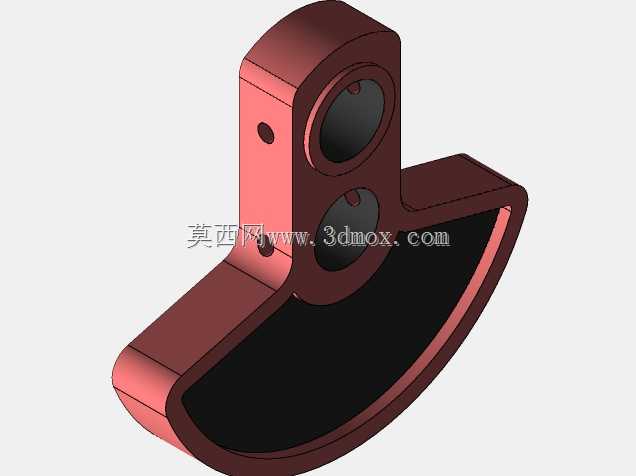

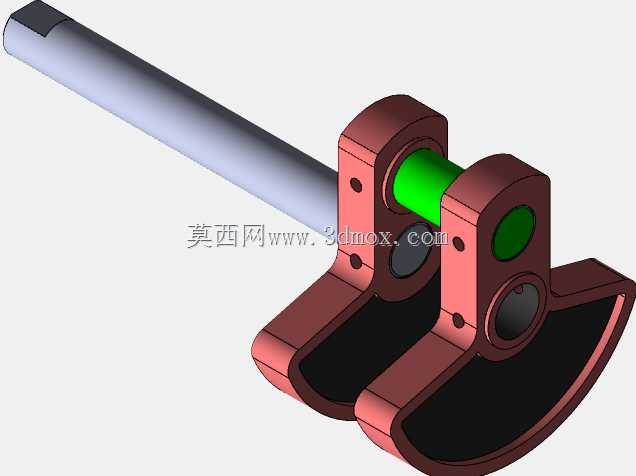

　　这类六缸径向排布的动力结构，早期多用于航空活塞动力场景，凭借周向均匀布缸的特性，能在较小的整机轮廓下实现更大的排量输出，同时曲轴结构更短，整机刚性表现优于同排量直列排布机型，在小型通航飞行器、早期摩托动力单元、教学演示教具场景中仍有较高的参考价值。从结构设计逻辑来看，六个气缸围绕中心曲轴呈放射状均匀分布，每个气缸的连杆共同作用于单段曲轴的曲柄销，这种布局能让各缸做功冲程的间隔角度更均匀，曲轴运转的平顺性在单排缸体结构中表现突出，不需要额外加装大尺寸平衡轴就能抵消大部分往复惯性力。设计时首先要确定中心曲柄的回转半径，这个参数直接决定了活塞的行程长度，也限定了整机从曲轴中心到缸头顶端的径向尺寸边界，

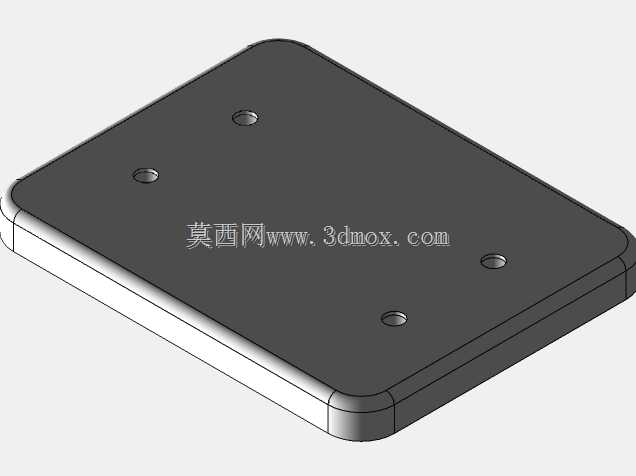

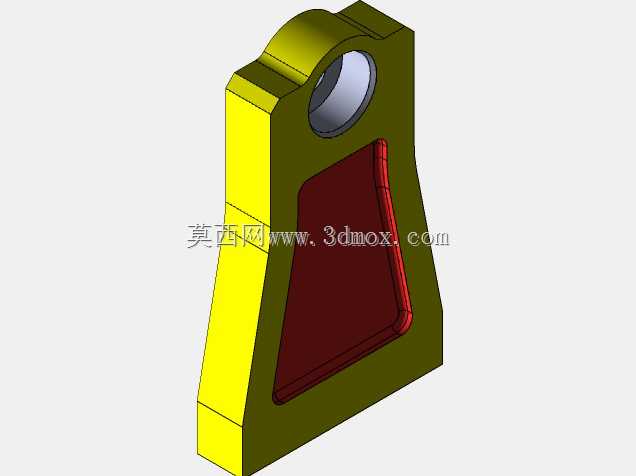

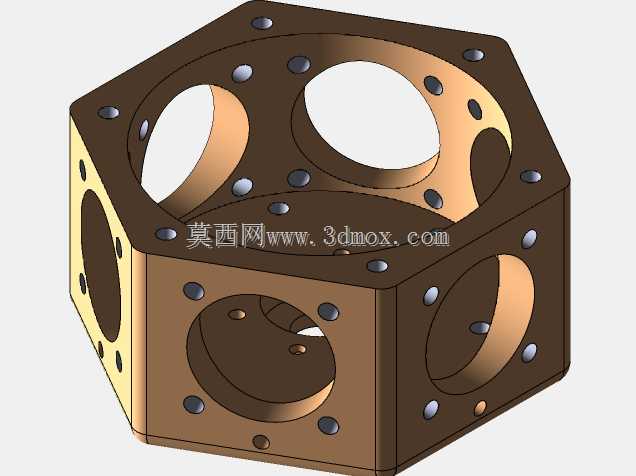

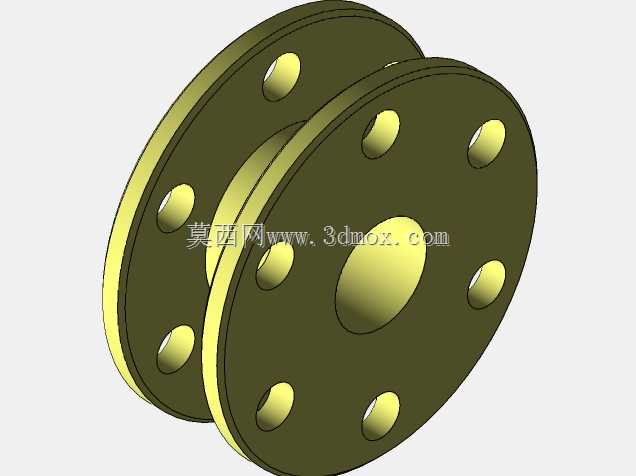

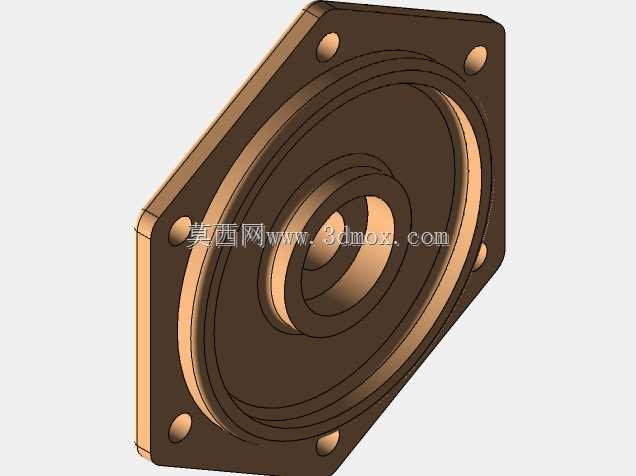

　　安装底座的轮廓需要覆盖所有缸体的外沿投影，同时预留飞轮侧的操作与维护空间，避免运转过程中运动部件与安装基座周边结构产生干涉。缸体与中心曲轴箱的连接采用法兰面定位，每个缸体的散热鳍片沿缸套轴向排布，保证空气流通时能带走缸体做功产生的热量，不需要额外布置复杂的水冷管路，适配轻量化、低复杂度的动力需求场景。侧部的大尺寸飞轮一方面储存做功冲程的能量，带动曲轴顺利越过各缸的压缩上止点，另一方面也能作为动力输出端的连接接口，可通过皮带轮、联轴器对接后续的负载端结构。支撑结构采用立式支座设计，将曲轴的两个主轴承座集成在支座上部，支座底部与安装平台通过平面贴合定位，保证整机运转时的支撑刚度，减少振动传导。

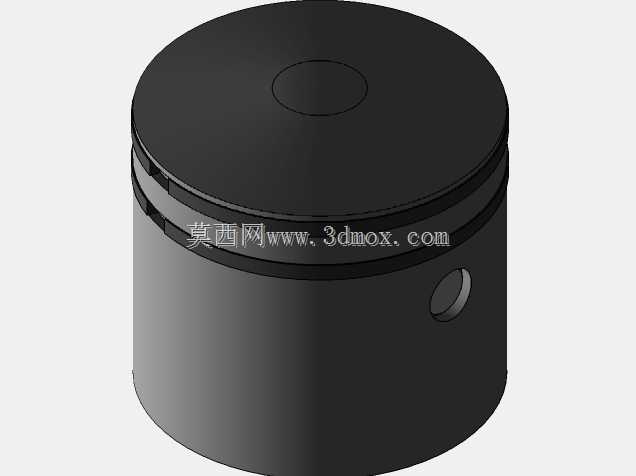

　　需要注意的是这类教学演示结构的建模精度偏向原理展示，重点还原各部件的运动配合关系，包括活塞在缸套内的往复运动、连杆与曲柄销的转动配合、飞轮与曲轴的同步转动逻辑，适合用于机械原理教学、动力结构认知场景，帮助从业者理解径向动力装置的动力传递路径与布局优势，在做同类小型动力装置的方案选型时，也可参考其布缸逻辑来压缩整机的径向安装尺寸，在有限的空间内实现更高的动力输出密度。
