刚性凸缘式法兰联轴器结构设计

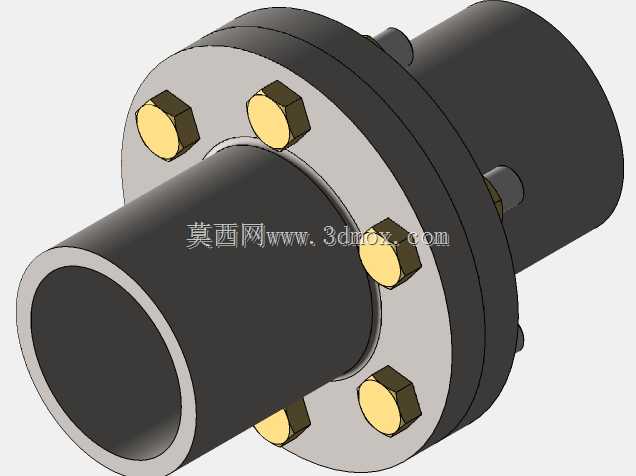

　　在常规工业传动系统的轴系布置中，法兰联轴器是应用极为广泛的刚性传动连接件，主要用于实现两根同轴布置传动轴的刚性固连，可在无补偿需求的传动场景下传递额定扭矩，常见于输送线驱动端、中小型减速机输出端、泵组动力输入端等对中精度有保障的安装工位。这类联轴器依靠两个带凸缘的半联轴节对接，沿法兰圆周均布的紧固螺栓穿入螺栓孔后锁紧，依靠结合面的摩擦力与螺栓杆的抗剪切能力共同传递扭矩，相比弹性联轴器，其不存在弹性元件形变带来的传动滞后，可实现精准的转速同步传递，适合正反转切换频繁、传动比要求严格的工况。从结构设计逻辑来看，两个半联轴节分别通过轴孔与对应的传动轴配合，轴孔可根据安装需求设计为光孔、键槽孔等形式，配合平键实现轴与半联轴节的周向固定，

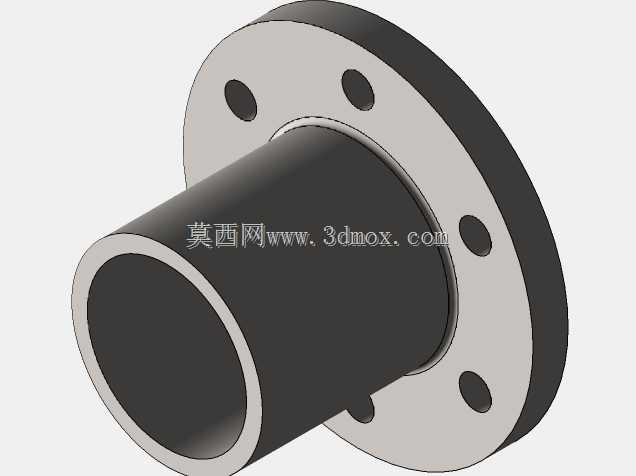

　　部分重载场景下还会在轴端加装端盖实现轴向限位，避免运转过程中半联轴节出现轴向窜动。法兰盘上的螺栓孔采用圆周均布设计，孔位的位置度公差直接影响两半联轴节的对接精度，设计时需严格控制螺栓孔中心圆的直径公差、相邻孔位的角度公差，避免安装时出现螺栓无法穿入、结合面贴合不严的问题。法兰结合面通常会加工出定位止口，也就是半联轴节凸缘端的凹凸配合结构，安装时止口先完成嵌合定位，再穿入螺栓锁紧，可大幅降低现场安装的对中难度，保证两根轴的同轴度误差控制在允许范围内，减少运转过程中的附加径向载荷。从安装边界来看，这类联轴器的径向尺寸主要由法兰盘外径决定，设计时需预留足够的螺栓扳手操作空间，通常法兰外圆到相邻设备构件的间隙需不小于螺栓公称直径的1.5倍，

　　方便现场安装与后期维护时的螺栓拆装；轴向尺寸则由两个半联轴节的轮毂长度、法兰贴合后的总厚度决定，选型时需核对轴伸长度，保证半联轴节轮毂可完全覆盖轴的配合段，避免键槽外露导致的连接失效。需要注意的是，这类刚性联轴器不具备径向、轴向与角向补偿能力，安装时必须严格保证两轴的对中精度，若对中偏差超出允许范围，运转过程中会在轴、轴承与联轴节处产生附加交变载荷，引发振动、轴承发热甚至螺栓断裂的故障，因此通常会在安装工位预留调整垫片的位置，方便安装时校准同轴度。螺栓的预紧力也需按照设计要求均匀施加，沿圆周对称分次拧紧，避免法兰结合面出现局部间隙，导致运转过程中螺栓受载不均出现疲劳断裂。
