直列四缸发动机活塞曲柄连杆总成结构

项目分类:发动机 发布时间:2022-03-28 ID:598674
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构

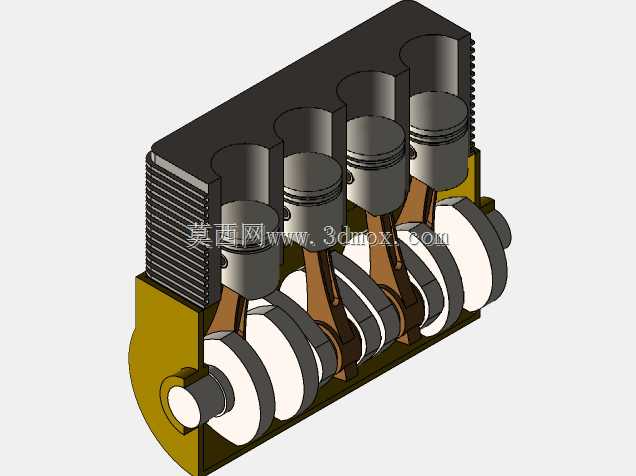

  这套动力核心组件的三维结构,完整还原了直列四缸内燃动力的做功传递逻辑,在乘用车、小型工程机械、通用发电机组的动力单元开发环节,这类结构是前期方案验证、运动干涉校核的核心参考载体。从实际工况适配来看,四缸直列布局的平衡特性较好,二阶往复惯性力可通过曲轴平衡块设计抵消大部分振动,相比三缸结构不需要额外加装平衡轴,能在紧凑的机舱空间内实现动力输出平顺性与制造成本的平衡,广泛适配1.0L-2.5L排量区间的往复式内燃动力场景。

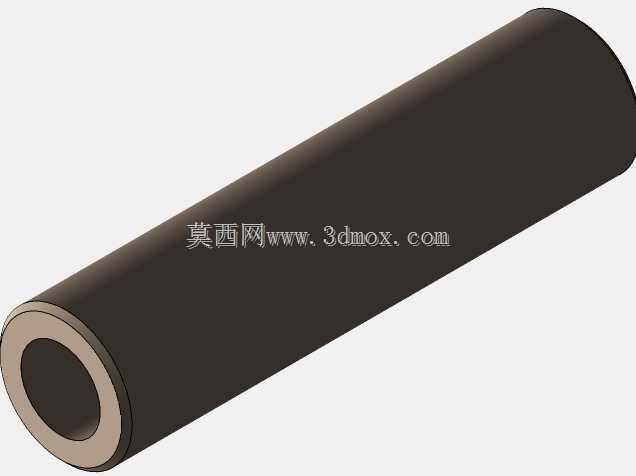

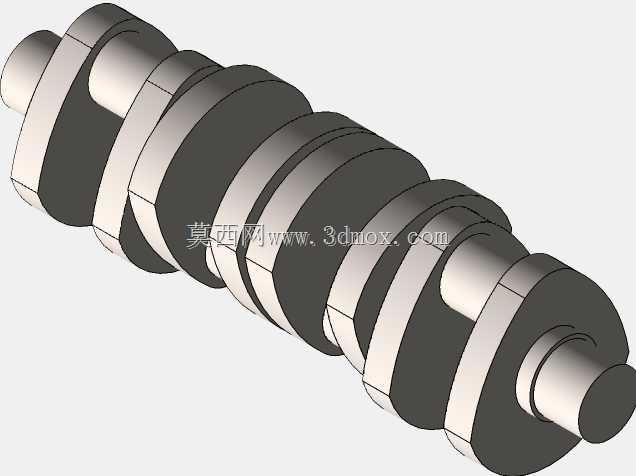

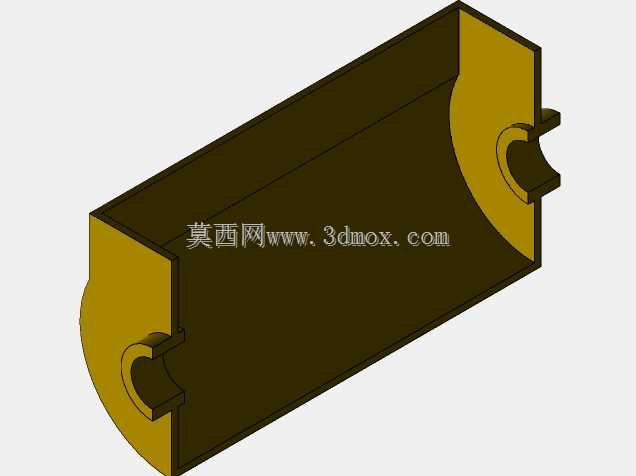

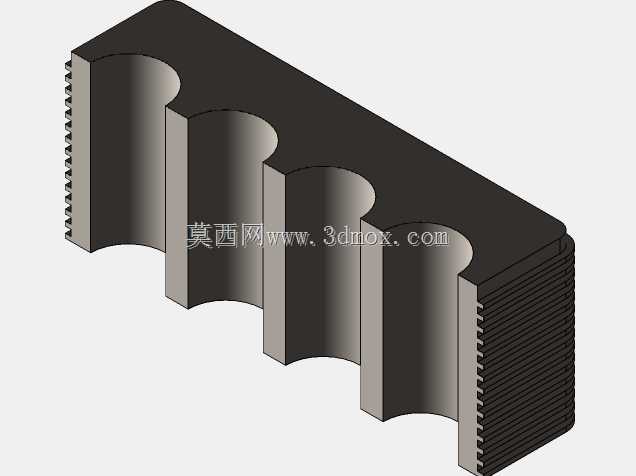

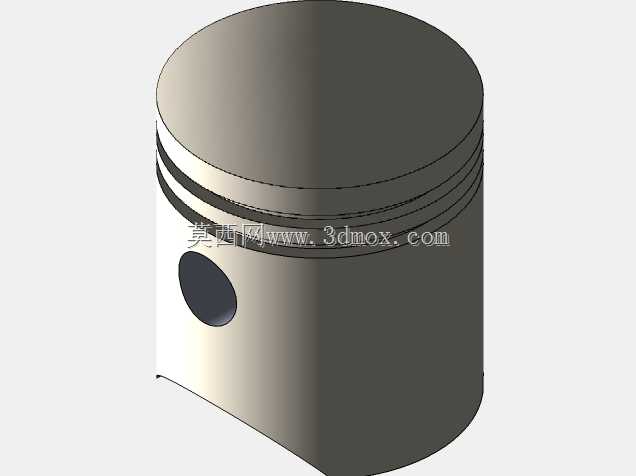

  结构设计上,组件包含气缸体、活塞组、连杆、曲轴、平衡配重块几个核心部分,活塞采用平顶设计适配常规燃烧室结构,活塞环槽预留了气环、油环的安装位置,可保证做功行程的气缸密封性,同时将缸壁多余润滑油刮回油底壳,避免机油窜入燃烧室。连杆采用锻钢件的等强度设计,小头通过活塞销与活塞铰接,大头做分体式结构适配曲轴曲柄销的装配,轴瓦安装位的公差配合在建模时做了预留,可直接导入工程图做尺寸链校核。曲轴采用全支撑设计,每个曲柄销两侧都设置主轴颈支撑,四缸的曲柄销按照1-3-4-2的做功顺序错开180度布置,平衡块的重量经过配重计算,可抵消活塞往复运动与连杆旋转运动产生的不平衡力矩,降低动力运行时的整机振动。

  从安装边界来看,整套总成的轴向尺寸控制在直列四缸动力的常规区间,气缸中心距按照缸径的1.2-1.4倍常规设计比例设置,既保证缸体有足够的水冷通道布置空间,也不会让整机轴向尺寸过长影响整车机舱布局。建模时完整还原了各部件的运动配合关系,活塞在上止点、下止点的行程位置没有与气缸盖、曲轴箱发生干涉,连杆在最大摆动角度下也不会与缸筒内壁发生碰擦,可直接用于运动仿真模拟,验证不同转速下的部件运动轨迹,也能作为职业院校机械原理课程的教学演示载体,帮助学习者直观理解内燃动力的做功传递过程。在实际选型参考中,这套结构的参数可根据目标动力的排量、压缩比做适配调整,比如增大缸径、调整活塞行程即可适配不同功率输出的动力需求,气缸体的散热鳍片设计也预留了风冷机型的改造空间,可拓展用于小型通用动力、农用机械的动力单元开发场景。
