机加工教学用台钳结构三维设计

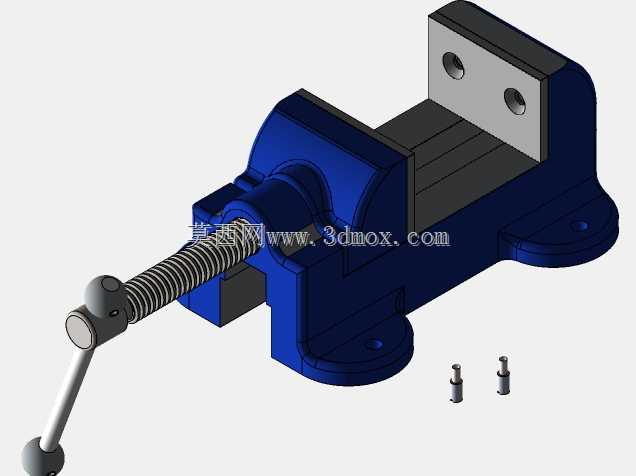

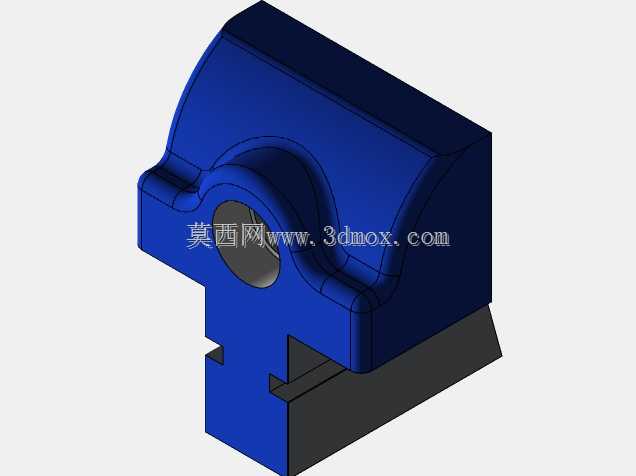

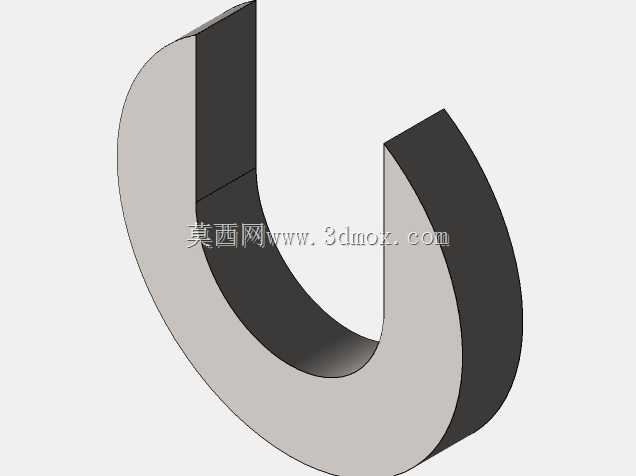

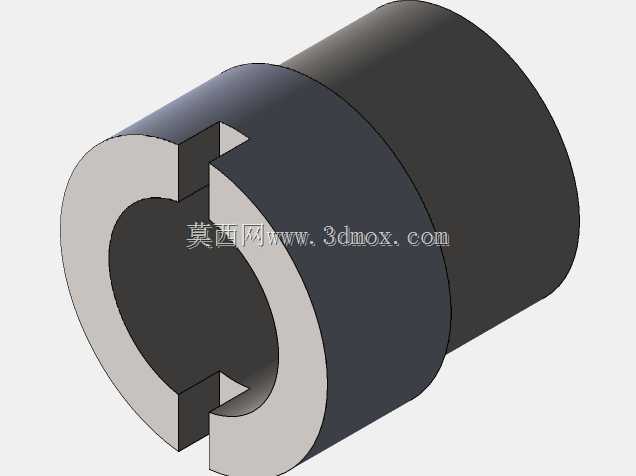

　　这款台钳的结构设计完全贴合机加工实训场景的使用需求，日常在金工实习车间、小型维修工位、院校机械实训课堂中，都是用来夹持待加工工件的核心工装，不管是对小型金属件做锉削、锯切、划线，还是给小型零件做钻孔、攻丝前的固定，都能提供稳定的夹持力。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，核心传力部件为梯形丝杠结构，转动手柄时丝杠带动活动钳身沿钳身导轨做直线往复运动，梯形螺纹的自锁特性可以保证夹持工件后不会因为加工振动出现松脱，避免工件飞出的安全隐患。钳口位置单独设计了可更换的淬火钢钳口板，两块钳口板通过内六角螺钉分别固定在固定钳身和活动钳身上，钳口表面加工有交叉网纹，增大夹持摩擦力的同时，当钳口磨损后可以单独拆卸更换，

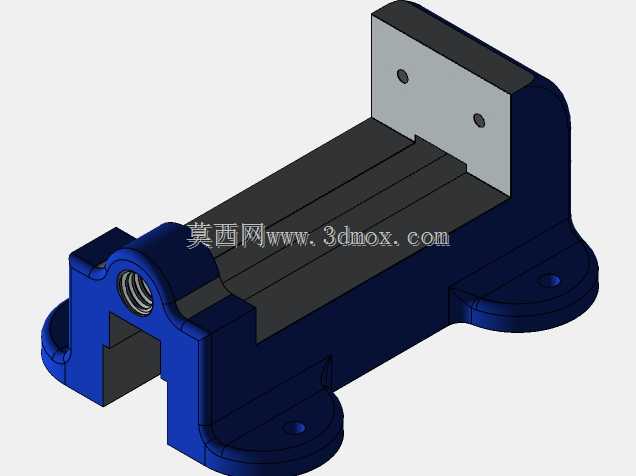

　　不需要整体更换钳身，大幅降低后期维护成本。安装边界方面，钳身底座设计了两个对称的安装通孔，使用螺栓可以直接将台钳固定在钳工工作台台面上，安装孔的中心距匹配常规钳工台的预留安装位，不需要额外打孔改造工作台；整体外形尺寸适配小型工位的摆放需求，不会占用过多工作台操作空间，最大开口距离可以满足常规实训类小型工件的夹持需求，不会出现开口过小无法装夹工件的问题。设计过程中特意做了结构简化处理，没有多余的复杂曲面和冗余零件，所有配合面都做了公差适配，丝杠和活动钳身的配合间隙控制在合理范围，既保证活动钳身移动顺畅无卡滞，又不会因为间隙过大导致夹持时出现晃动。配套的两个固定销是用来辅助定位小型工件的，装夹异形件时可以插入钳身台面的预留孔位，

　　给工件提供侧向定位，避免装夹时工件偏移。手柄部分采用弯折式设计，转动时力臂长度合适，操作人员不需要施加过大的力就能获得足够的夹持力，长时间操作也不容易产生疲劳。整体结构完全符合实际台钳的工作原理，没有脱离实际工装的设计逻辑，不管是用来做机械结构教学演示，还是作为工装设计的参考结构，都能还原真实台钳的装配关系和运动逻辑，固定钳身的底部做了加厚处理，承受夹持反力时不会出现变形，保证长期使用的结构稳定性。
