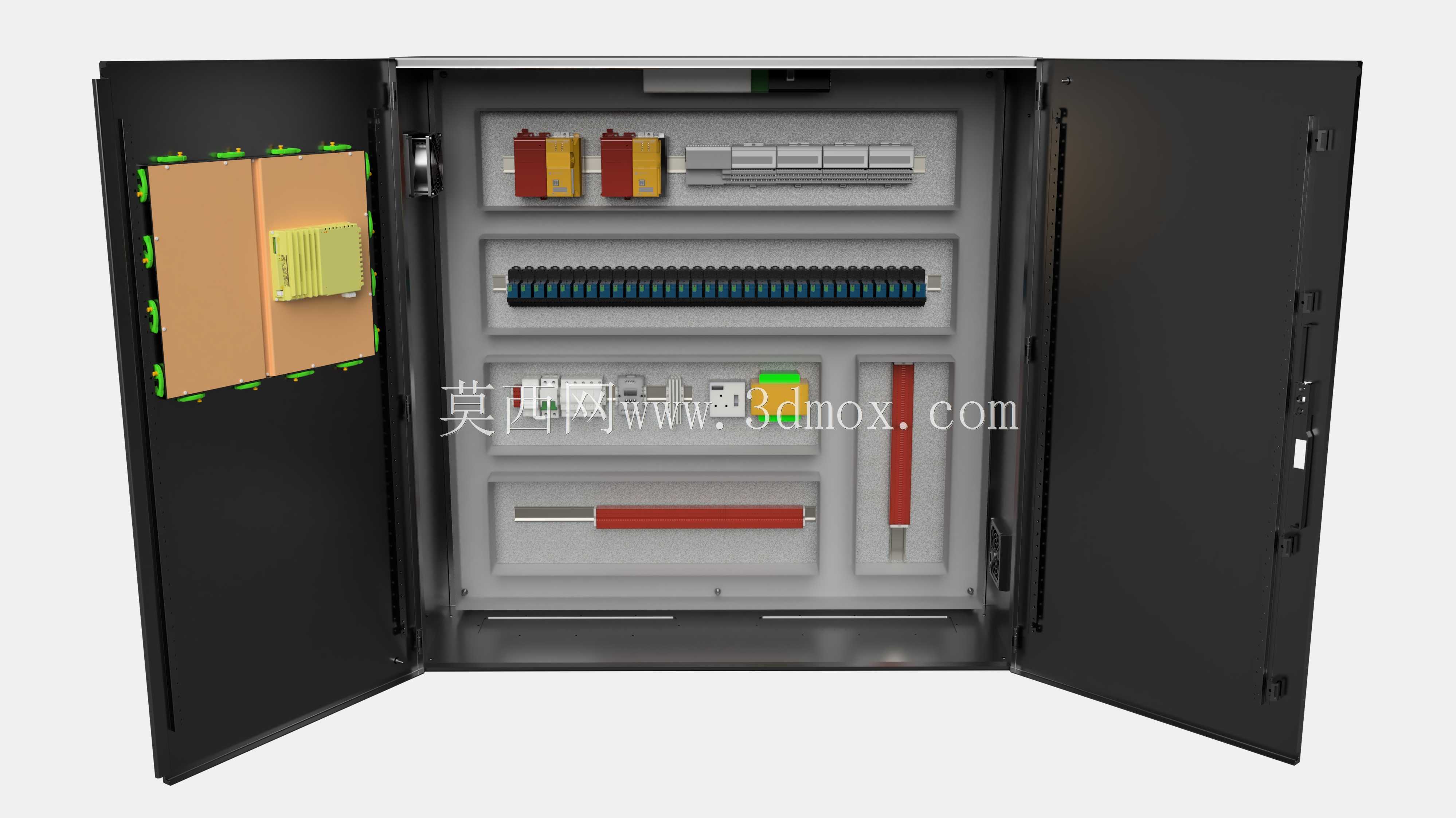

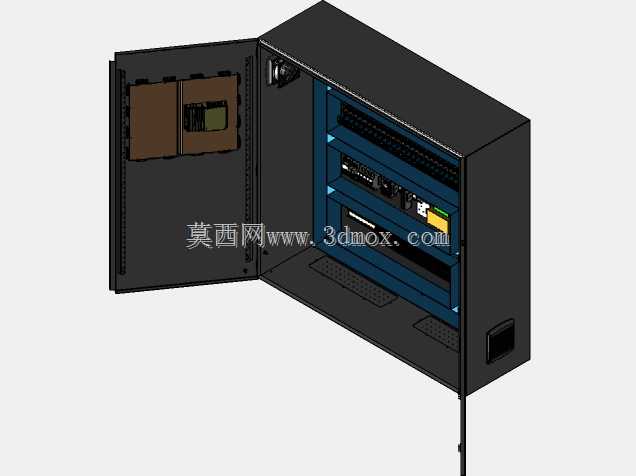

工业控制用PLC操作控制面板结构设计

　　在离散制造产线、过程控制站点、成套设备集成电控系统中，PLC控制面板是操作人员与底层控制逻辑交互的核心载体，承担着指令下发、状态反馈、参数调整、急停触发等关键功能，其结构设计合理性直接影响现场操作效率、设备运行安全性与后期维护便捷性。这款PLC控制面板的设计，首先围绕现场安装的边界条件展开，充分考虑了柜装、壁挂、操作台嵌入等多种安装场景的适配性，面板外框采用标准化安装孔位布局，可兼容主流电控柜的开孔尺寸，无需额外改制安装支架即可完成装配，面板与柜体贴合面预留密封胶条安装槽，可满足IP54级防护要求，适配多粉尘、少量溅水的工业车间环境。从功能布局来看，面板区域按照操作频次与安全优先级划分功能区块，高频操作的启停按钮、

　　模式切换旋钮布置在操作人员伸手可及的黄金操作区，急停按钮采用凸起式大尺寸设计，布置在面板边角不易误触但可快速触发的位置，状态指示灯对应每一路输入输出通道排布，标识区预留足够的标签粘贴位置，方便现场运维人员快速对应点位。面板内部的结构设计充分考虑了元器件的安装空间，按钮、指示灯、转换开关的安装座预留标准开孔尺寸，背部走线槽采用分层布局，强电控制回路与弱电信号回路走线区域物理分隔，避免信号干扰影响PLC采样精度，面板背部预留PLC通讯接口、扩展模块的安装让位空间，无需额外扩孔即可完成接线与模块扩展。设计过程中充分考虑了人机工程学要求，操作按钮的按压力度适配常规操作习惯，指示灯亮度可适配车间强光与弱光环境下的辨识度，

　　面板表面采用哑光防静电涂层，避免长期使用过程中积灰与静电堆积对内部元器件造成损伤。面板的安装固定采用快拆式卡扣与螺丝结合的方式，日常维护时无需完全拆下整个面板即可打开检修区域，降低运维的拆装工作量，面板边缘做圆角钝化处理，避免安装与操作过程中划伤操作人员。针对不同行业的应用需求，这款面板的结构预留了自定义功能区的安装位，可根据具体项目需求加装数显表、电位器、触摸屏等扩展元器件，无需重新开模即可完成定制化适配，大幅缩短成套电控系统的设计与交付周期。
