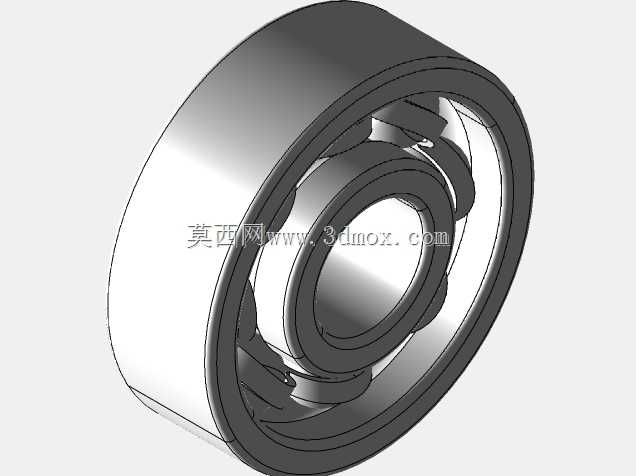

可自定义尺寸通用深沟滚珠轴承结构

　　在各类需要旋转支撑的机械结构中，滚珠轴承是应用覆盖范围极广的基础零部件，从小型家电的转轴支撑，到工业输送线的辊筒承载，再到机床主轴的径向定位，都能见到这类结构的身影。这款滚珠轴承采用最经典的深沟型滚道设计，内圈与外圈的滚道曲率经过匹配优化，滚动体与滚道的接触角在零载荷状态下接近零度，能够同时承受径向载荷与一定比例的双向轴向载荷，适配多数既有径向承重又有少量轴向窜动限位需求的安装场景。设计过程中没有固化固定的外形尺寸参数，而是采用参数化的建模逻辑，使用者可以根据实际安装位的轴径、轴承座孔径、预留的安装宽度需求，直接调整对应参数生成适配规格的模型，不需要从零开始绘制滚道、保持架、滚动体的细节结构，能大幅缩短传动结构的设计周期。

　　从结构细节来看，滚动体采用均匀排布的设计，保持架的兜孔间隙经过合理预留，既可以避免滚动体在运转过程中发生相互摩擦碰撞，又能预留足够的润滑脂存储空间，保障长期运转时的润滑状态稳定，降低摩擦损耗与运转噪音。安装边界方面，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模时已经预留了符合通用安装规范的倒角尺寸，避免装配时出现棱边干涉，内圈与轴的配合、外圈与轴承座的配合可以根据实际载荷的冲击大小、转速高低选择对应的公差等级，常规轻载高速场景下内圈选k6公差、外圈选J7公差即可满足使用需求，重载冲击场景则可以适当提升配合过盈量。在实际选型应用中，这类结构不需要额外设计复杂的密封结构时，可以直接作为开式轴承使用，若应用场景存在粉尘、

　　切削液飞溅的情况，也可以在模型基础上快速添加两侧的防尘盖或接触式密封圈结构，拓展适用场景。不同于定制化的专用轴承结构，这款通用型滚珠轴承的结构逻辑完全符合常规机械设计的通用规范，没有特殊的异形结构，加工工艺性良好，内外圈可以采用常规轴承钢车削后淬火磨削加工，滚动体采用标准钢球即可配套，保持架可以采用冲压钢板或者工程塑料材质制作，不需要开特殊的定制模具，适合非标设备设计时快速选型调用，也可以作为机械原理教学中滚动轴承结构的演示模型，直观展示滚动摩擦替代滑动摩擦降低运转阻力的结构原理。在装配校验环节，参数化的模型可以直接导入装配体中验证安装位的匹配度，检查相邻零件是否存在运动干涉，提前规避装配时可能出现的尺寸冲突问题，减少实际加工装配阶段的整改成本。
