多翼式曲面涡轮风扇叶片结构设计

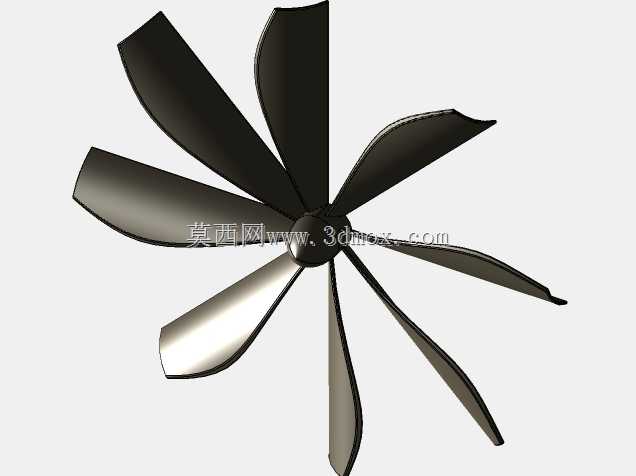

　　该叶片结构可适配多种通风散热、流体输送类设备的叶轮装配需求，在工业机柜散热、小型通风设备、流体增压装置中均可作为核心做功部件使用，实际运行中通过叶片曲面的连续导流，将轴向进入的流体沿径向有序导出，完成动能与压力能的转换。从结构设计逻辑来看，叶片采用非等厚曲面构型，叶根位置做了加厚过渡处理，与中心轮毂的衔接区域做了圆弧顺滑过渡，避免应力集中导致的高速运转疲劳断裂，每片叶片的安装角沿叶高方向做渐变处理，靠近轮毂段的安装角偏大，适配轮毂附近较低的线速度，叶尖段安装角逐步收窄，匹配叶尖较高的线速度，保证整个叶高范围内的流体做功效率均匀，减少局部涡流产生的气动噪音。叶片整体采用中心对称排布，共设置九片曲面叶片，

　　相邻叶片间的流道宽度沿流体流动方向逐步扩张，可降低流体流出叶道时的流速脉动，提升出风均匀性，中心轮毂为实心圆柱凸台结构，预留了与驱动轴配合的安装孔位边界，轮毂直径与叶片总外径的比例控制在1:6.5区间，既保证轮毂的结构强度，也避免轮毂占比过大压缩有效通流面积。在安装边界设计上，叶片总高度与外径的比例控制在1:3.2区间，可适配常规小型驱动电机的轴伸端安装尺寸，叶尖与外围风罩的预留间隙控制在3-5mm范围内，既避免运转过程中叶尖剐蹭风罩，也减少间隙处的流体回流损失。设计过程中针对叶片的曲面曲率做了连续校验，整个叶型表面无曲率突变拐点，可有效降低流体在叶片表面的附面层分离概率，提升运行效率，叶片的前缘做了小圆角钝化处理，

　　可减少流体冲击前缘产生的气动损失，后缘做了薄化处理，优化流体流出叶片时的尾迹形态，降低尾迹涡流带来的能量损耗。实际装配时，叶片与轮毂的配合面需保证同轴度公差在0.1mm以内，整套叶轮装配完成后需做动平衡校正，保证高速运转时的振动量控制在允许范围内，适配转速区间覆盖每分钟800转到2200转，可满足多数民用及工业小型通风设备的使用需求，叶片的曲面构型可直接通过注塑或钣金冲压工艺实现量产，叶根的加厚结构可适配嵌件注塑的装配需求，保证叶片与轮毂的连接强度满足长期运转的可靠性要求。
