未密封滚珠轴承球座保持架结构设计

　　在常规的开式滚动轴承装配场景中，球座也就是滚珠保持架，是分隔滚动体、避免相邻滚珠直接接触摩擦的核心零件，这套未密封滚珠轴承的球座原型，针对低速、中等载荷的开式传动工况做了适配设计。从实际使用场景来看，这类球座结构多用于农机传动端、轻工输送线辊筒支撑、小型机电设备的开式轴承位，这类场景往往不需要严苛的密封防护，日常可通过定期注脂完成维护，开式结构反而能降低运行时的滚动阻力，也方便运维人员检查滚珠磨损状态。设计这套球座的时候，首先要匹配对应规格钢球的曲率半径，每个兜孔的球面轮廓要和钢球表面保留合理的间隙，既要兜住钢球避免其在运转过程中脱落，又不能间隙过小导致钢球卡滞，间隙过大会让钢球在兜孔内出现不必要的窜动，加剧运转噪音和兜孔磨损。

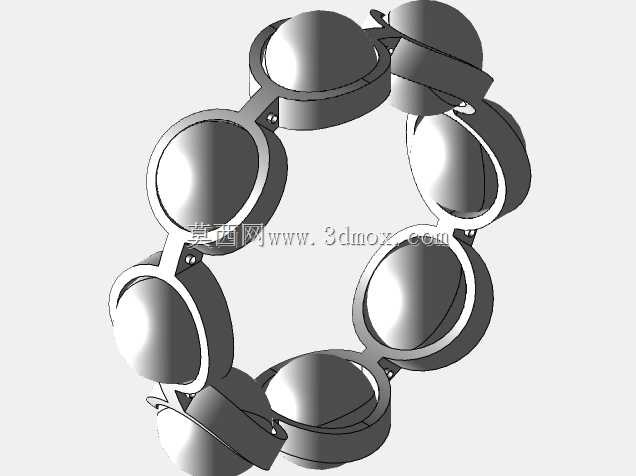

　　整体采用浪形分段连接的结构，相邻兜孔之间通过窄幅连接筋衔接，这种结构能在保证整体结构强度的前提下，尽可能降低保持架自身的重量，减少轴承运转时的离心力影响，尤其是在轴承内圈转速较高的工况下，轻量化的保持架能降低自身的形变风险，避免兜孔错位导致钢球运转不畅。从安装边界来看，这套球座的整体外径要匹配对应轴承外圈的内滚道挡边尺寸，内径要避开内圈的外滚道挡边，装配后球座在轴承内外圈之间的轴向窜动量要控制在合理区间，不能在运转过程中出现轴向窜动剐蹭密封件或者挡边的情况。兜孔的开口位置做了微小的收口处理，装配钢球的时候可以通过专用工装轻微撑开开口将钢球压入兜孔，装配完成后收口结构能限制钢球从兜孔中脱出，不需要额外的铆接或者焊接工序，

　　能提升轴承的装配效率。连接筋的位置做了圆弧过渡处理，避免应力集中导致运转过程中连接筋断裂，尤其是在轴承承受一定冲击载荷的工况下，圆弧过渡的结构能分散应力，提升保持架的抗冲击能力。另外这套球座的表面没有做额外的涂层处理，适配常规的冲压或者机加工工艺，量产时可以根据实际载荷需求选择黄铜、尼龙或者冲压钢板作为加工材质，不同材质的球座可以适配不同的运行温度和载荷场景，黄铜材质的球座适配较高温度的工况，尼龙材质的自润滑性能更好，冲压钢板的结构强度更高，能承受更大的冲击载荷。在实际选型匹配的时候，需要注意球座的兜孔数量要和轴承的钢球数量完全匹配，钢球装入后每个钢球的凸出量要保持一致，避免个别钢球受力过大出现早期点蚀。
