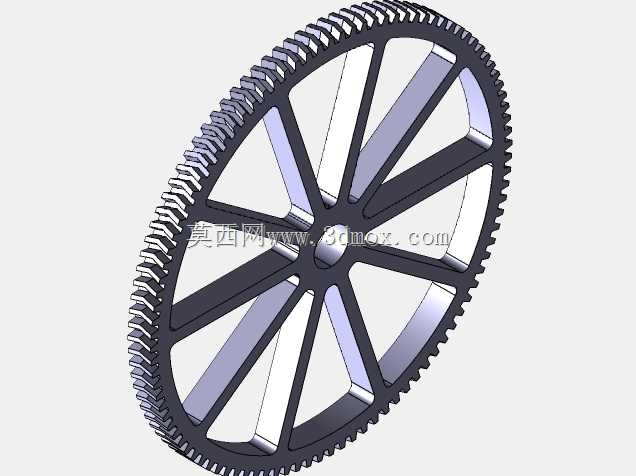

15度螺旋角辐条式大双螺旋齿轮

　　这款大双螺旋齿轮在重载传动场景中有着不可替代的适配性，常见于矿山输送设备的减速端、大型纺织机械的主传动辊组、冶金设备的进料传动机构中，这类场景往往要求传动部件同时具备大扭矩承载能力、低运行噪音与长服役周期，普通直齿圆柱齿轮在高速重载下容易出现啮合冲击大、齿面磨损快的问题，而双螺旋齿的结构恰好能抵消轴向力，大幅提升传动平稳性。从设计逻辑来看，15度螺旋角的取值是经过多轮啮合仿真验证的，这个角度既不会因为螺旋角过小导致轴向力抵消效果不足、传动平稳性差，也不会因为螺旋角过大造成额外的轴向载荷增加支撑轴承的负担，齿向的对称布局让啮合过程中左右齿面的受力始终保持平衡，运行时不会产生额外的轴向窜动，对支撑端的轴承选型十分友好，

　　不需要额外配置大规格的止推轴承就能满足承载要求。齿轮采用辐条式轮体结构，而非实心轮坯，主要是考虑到大直径齿轮的自重控制，大直径实心齿轮不仅会增加原材料成本，还会提升传动系统的转动惯量，在设备启停阶段会产生更大的冲击载荷，辐条的布局采用均匀放射状排布，每根辐条的截面做了等强度设计，在保证轮体整体刚性、满足扭矩传递所需结构强度的前提下，最大限度去除了非承载区域的材料，既降低了轮体自重，也减少了铸造或机加工过程中的材料损耗，同时辐条之间的镂空区域也能在齿轮高速运转时形成一定的空气对流，帮助齿面啮合产生的热量快速散发，避免长时间运行下齿面温度过高导致的润滑失效。从安装边界来看，齿轮中心的轴孔采用标准圆柱孔设计，可适配对应直径的传动主轴，

　　配合平键连接即可实现周向固定，轮缘的齿顶圆、齿根圆尺寸经过严格公差控制，啮合侧隙符合通用重载齿轮的设计规范，安装时只要保证两啮合齿轮的轴线平行度、中心距偏差在允许公差范围内，就能实现顺畅啮合，不会出现卡滞、偏载的问题。齿面的啮合区域经过齿向修形处理，能够补偿安装误差与满载下的轮体变形，让齿面载荷分布更均匀，避免出现局部应力集中导致的齿面点蚀、断齿问题，大幅延长齿轮的使用寿命。在实际选型应用中，这款齿轮适合搭配同参数的配对齿轮使用，可实现平行轴之间的大扭矩动力传递，运行时的重合度远高于直齿齿轮，多齿同时啮合的状态让每一个齿承受的载荷更小，传动过程中的冲击与噪音也能得到有效控制，尤其适合对运行平稳性有要求的中低速重载传动工位。
