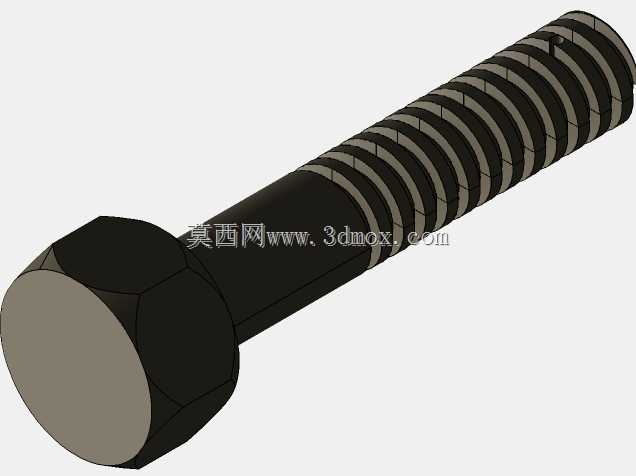

外六角全螺纹螺栓紧固连接件三维数模

　　日常做设备结构设计时，这类外六角全螺纹螺栓是最常调用的基础紧固元件，从小型传感器安装支架到大型工装夹具的拼接，几乎所有需要可拆卸刚性连接的工位都能见到它的身影。不同于部分螺纹段的半牙螺栓，这款全螺纹结构的螺栓可以适配不同厚度的被连接件组合，哪怕叠层总厚度出现小幅偏差，也能通过螺母旋入深度调整锁紧行程，不用额外准备多规格长度的备件，在多品种小批量的设备装配场景里能大幅减少紧固件的备货品类。设计这款数模的时候，首先要保证六角头的对边尺寸、头部厚度完全符合通用紧固件的标准公差，毕竟现场装配用的呆扳手、套筒都是按标准尺寸做的，要是六角头尺寸偏个0.2mm，现场很可能出现套筒套不进去或者打滑拧毛棱角的问题。螺纹部分的建模不能只做贴图示意，

　　牙型角、螺距、牙顶间隙都要按标准牙型做出来，后续做装配干涉检查的时候，才能准确判断螺纹旋合过程中会不会和安装孔的倒角、沉孔侧壁发生剐蹭，也能模拟出螺纹啮合的有效接触长度，校核连接强度的时候有准确的几何参考。安装边界上要注意，螺栓穿入端的导入倒角做了合理优化，现场穿装的时候不用反复对准螺纹孔，哪怕安装孔有小幅的位置度偏差，倒角也能顺利导向穿入，减少装配时的对孔时间。六角头和螺杆衔接的位置做了标准的过渡圆角，避免应力集中，在承受交变载荷的连接工位，比如振动设备的支架连接，这个圆角能大幅降低螺杆根部断裂的风险。实际选型的时候，要结合被连接件的总厚度计算螺栓的伸出长度，保证螺母锁紧后至少有2到3个螺距的螺纹露出，既保证足够的啮合强度，

　　也不会因为伸出过长干涉周边的运动部件。做三维装配的时候，还要提前预留出扳手的操作空间，六角头周边至少要留出对应套筒外径加扳手摆动的空间，不然设计完的结构到现场装配时，扳手伸不进去根本没法锁紧，后续维护拆卸也会非常麻烦。这类紧固件的数模不需要做过度的工艺细节简化，关键的受力部位、装配配合面的几何精度要严格对标实物，才能在虚拟装配阶段提前发现干涉、空间不足等问题，减少后续实物试装时的整改工作量。
