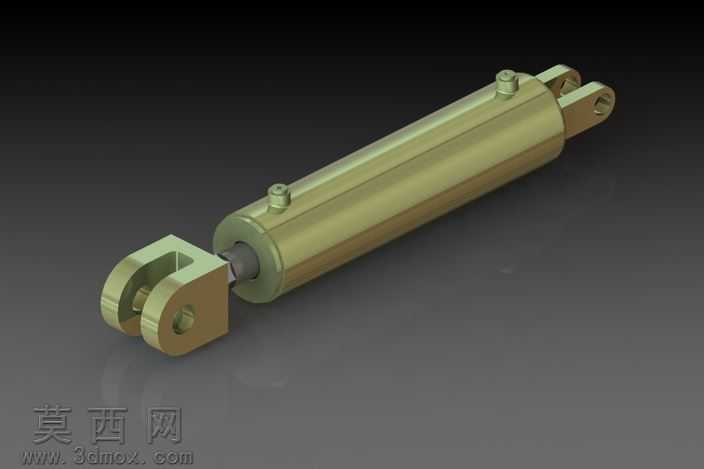

双耳环式液压油缸三维设计模型

本模型为双耳环安装形式的液压油缸三维设计成果，建模过程严格遵循液压元件的通用设计规范，完整还原了液压油缸的全部核心结构。建模阶段先从缸筒主体入手，按照液压油缸的常规尺寸比例确定缸筒的外径、内径与有效行程参数，缸体外壁的油口接口、定位凸台均按照实际安装需求做了精准建模，保证油口的螺纹接口尺寸、安装位置符合行业通用标准，避免后续装配出现干涉问题。活塞杆部分做了同轴度约束，保证活塞杆与缸筒的轴线完全重合，还原了活塞杆表面的高精度加工特征，同时对活塞与缸筒内壁的配合间隙做了合理的参数化设置，符合液压元件的密封设计逻辑。两端的耳环连接结构是本模型的重点设计部分，耳环的铰接孔尺寸、安装间距均按照重型液压油缸的承载要求做了匹配设计，耳环与缸筒、活塞杆端的连接部位做了加强结构建模，还原了实际产品中该部位的焊接或螺纹连接的结构特征，同时对铰接孔内的衬套安装位做了预留，符合真实液压油缸的装配逻辑。渲染阶段为模型赋予了贴近工业实物的材质，缸筒部分采用了金属镀锌的质感材质，还原了液压油缸缸体常见的表面处理效果，活塞杆部分采用了高光亮面的镀铬金属材质，体现出活塞杆表面的高精度加工特性，两端耳环部分采用了与缸体一致的金属材质，同时通过光影调整突出了各部件的结构轮廓，让模型的结构层次更加清晰。整个模型采用参数化建模思路，各部件的尺寸均可根据实际使用需求进行调整，缸筒行程、耳环安装尺寸、油口规格都设置了可编辑参数，方便设计人员根据不同的负载、安装场景快速修改模型参数，适配不同的液压系统使用需求。模型完整还原了液压油缸的装配关系，所有部件之间不存在结构干涉，可直接用于液压系统的装配验证、运动仿真演示，也可作为液压传动相关教学的演示模型，帮助学习者直观理解液压油缸的工作原理与结构组成，同时也能为液压设备的设计选型提供直观的三维参考。
