三角星形连接支架结构设计

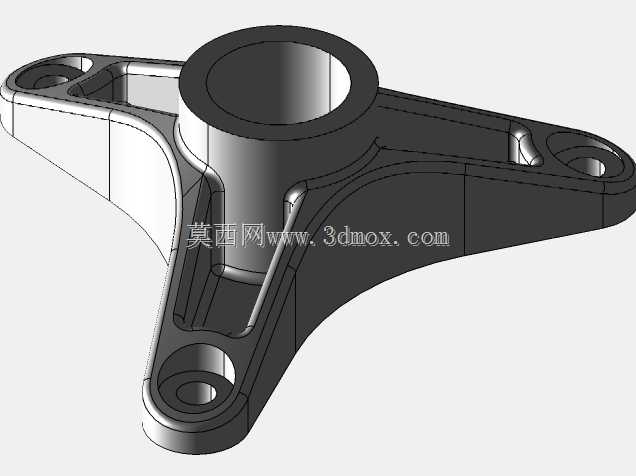

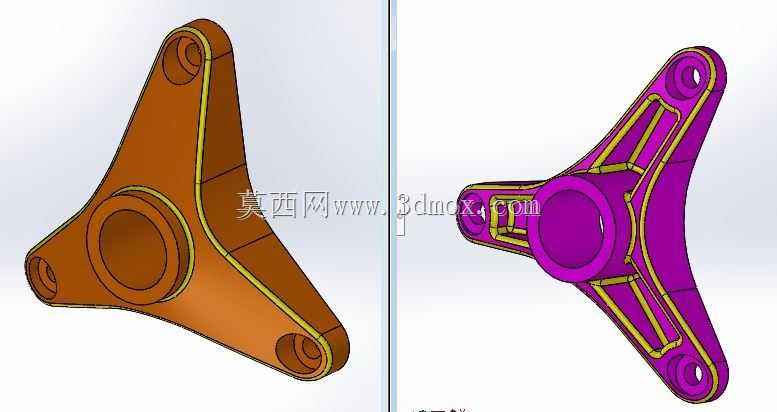

　　这类三角星形铰接支架，多应用在需要多点同步联动的轻载传动机构中，常见于小型自动化设备的连杆传动组、康复器械的关节联动模块、民用无人机的起落架收放联动结构，也可作为小型特种作业机器人的行走机构连接构件使用。三个支臂末端的同轴铰接孔，用于配套销轴实现与相邻连杆的转动连接，中心的大直径轴孔用于穿装主轴或者固定芯轴，作为整个构件的回转基准，保证三个支臂的转动动作始终围绕中心轴线同步开展，避免联动过程中出现卡滞、偏摆的问题。设计过程中首先要确定中心轴孔与三个支臂铰接孔的中心距，这个参数直接决定了联动机构的传动行程，需要匹配整套机构的动作幅度要求，同时要核算三个支臂之间的夹角，保证每一组连接的连杆动作互不干涉，

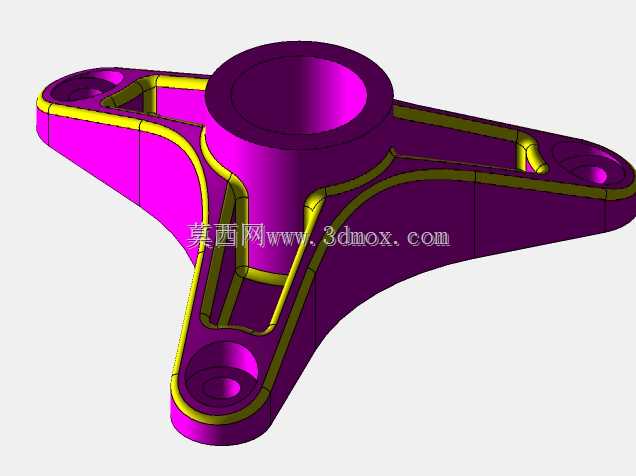

　　在极限摆动位置不会出现支臂与相邻构件的碰撞。支臂侧面的加强筋结构，是在控制整体壁厚的前提下提升构件抗弯扭强度的核心设计，沿着支臂受力方向布置的筋条，能够抵消构件在承受铰接点拉力、压力时产生的形变，避免支臂在长期交变载荷下出现断裂变形，同时筋条的高度、厚度需要匹配整体注塑或者铸造的工艺要求，避免出现壁厚不均导致的缩孔、充型不满问题。中心轴孔的深度需要匹配配套芯轴的安装长度，孔端预留的倒角用于装配时的导向，降低销轴、芯轴的装配难度，三个支臂末端的铰接孔同轴度公差需要控制在合理范围内，避免穿装销轴后出现转动卡涩的问题。构件的整体外轮廓需要做圆角过渡，一方面消除应力集中点，提升构件的疲劳强度，另一方面也避免装配、

　　调试过程中尖锐棱角对操作人员造成划伤。从安装边界来看，这类构件的三个支臂展开尺寸需要匹配安装腔体的内部空间，保证构件在整个回转行程内，支臂外边缘不会与腔体内壁、周边布置的管线、其他零部件产生剐蹭，中心轴孔的安装端面需要预留足够的压紧空间，方便配套端盖、锁紧螺母的安装固定，铰接孔的端面也需要预留平垫、卡簧的安装位置，保证销轴装配后的轴向定位可靠。这类构件在实际使用中，多承受周期性的交变载荷，因此设计时除了静强度核算，还需要结合实际工况的载荷循环次数做疲劳强度校核，对于采用工程塑料注塑成型的场景，还要考虑材料的蠕变特性，适当提升关键受力位置的结构尺寸冗余，对于采用金属压铸或者3D打印制作的场景，则可以根据材料的力学性能适当优化筋条布局，在保证强度的前提下进一步降低构件整体重量。
