环形多安装位传感固定夹持座结构

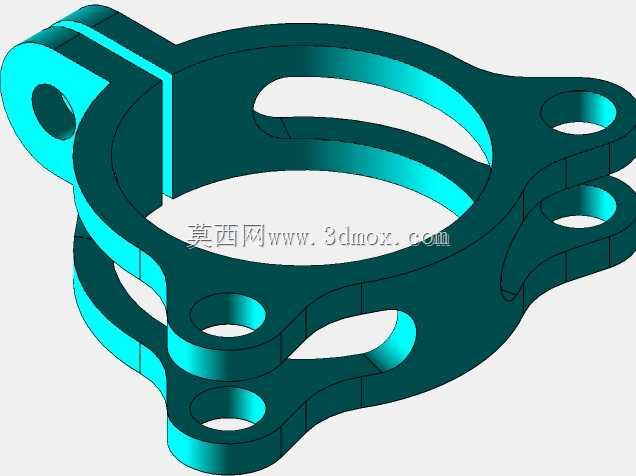

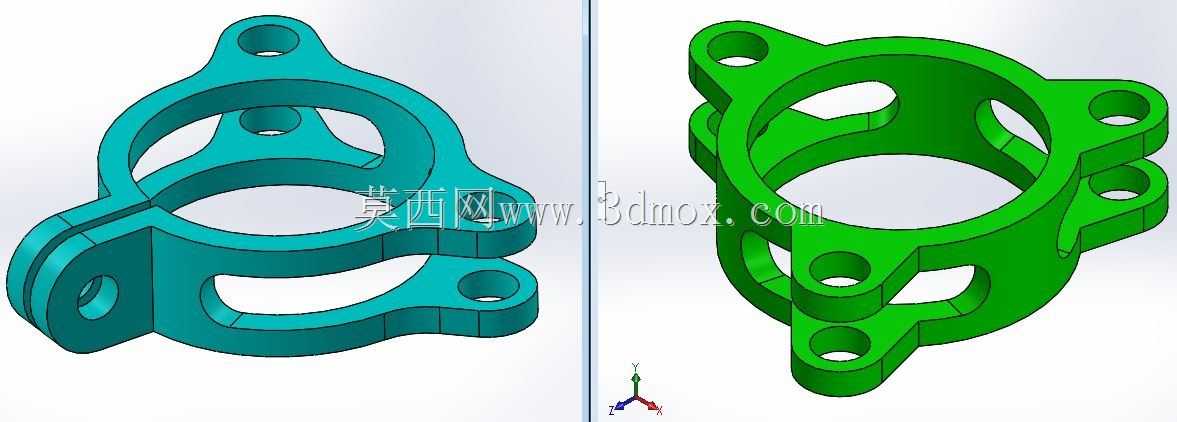

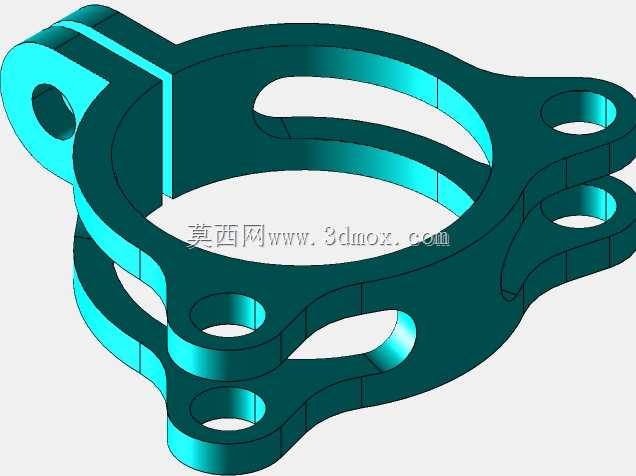

　　这类环形夹持固定结构，常应用在工业传感检测场景中，作为传感器与被测设备之间的连接承载部件，解决圆柱类构件外壁的传感元件安装定位问题，在流体管路监测、旋转轴系状态检测、工装夹具定位模块中都能见到同类结构的应用。从实际使用场景来看，这类结构不需要破坏被测构件的本体结构，通过环抱式的安装方式实现固定，适配不同外径的圆柱安装面，避免了传统打孔焊接安装带来的构件强度损伤问题，尤其适合在已投用的设备管路上加装检测元件的改造场景。结构设计上采用了开口环抱的主体构型，主体环形部分的内圈为主要贴合安装面，加工时需要保证内圆的圆度公差，确保安装后与被夹持构件的贴合面积足够，不会出现局部应力集中导致的夹持松动。主体延伸出的多个带孔耳片，

　　分别承担不同的功能：单侧的带铰孔耳片用于安装锁紧调节件，通过螺栓收紧可以调整环抱的夹紧力，适配一定尺寸范围内的安装外径，不需要针对单一管径做定制化加工，提升了零件的通用适配性；另一侧分布的多个通孔耳片，用于安装固定传感检测元件，不同位置的孔位可以适配不同检测方向的传感器安装需求，比如径向检测、轴向检测的元件都能找到对应的安装点位，不需要额外加装转接板。设计时需要重点考虑安装边界的避让：环形主体的宽度需要匹配传感器的检测感应距离，不能因为结构本身遮挡检测路径；各个耳片的外伸长度需要控制，避免安装后与周边的管路、设备构件产生运动干涉，尤其是应用在旋转轴系附近时，要预留足够的安全间隙，防止运转过程中结构剐蹭。壁厚设计上，

　　主体环形部分采用等壁厚过渡，在开孔位置做了局部的加厚处理，避免螺栓锁紧时出现应力开裂，同时减轻整体重量，降低被夹持构件的附加负载。各个安装孔的位置度公差需要严格控制，保证传感器安装后检测面与被测点的位置偏差在允许范围内，避免因为安装误差导致检测数据失准。这类结构的材质通常选用轻质铝合金或者工程塑料，在保证结构强度的同时降低自身重量，减少对被夹持构件的负载影响，表面做阳极氧化或者防静电处理，适配工业现场的复杂使用环境，避免锈蚀或者静电干扰影响传感器的检测精度。
