三铰点镂空加强型连杆结构设计

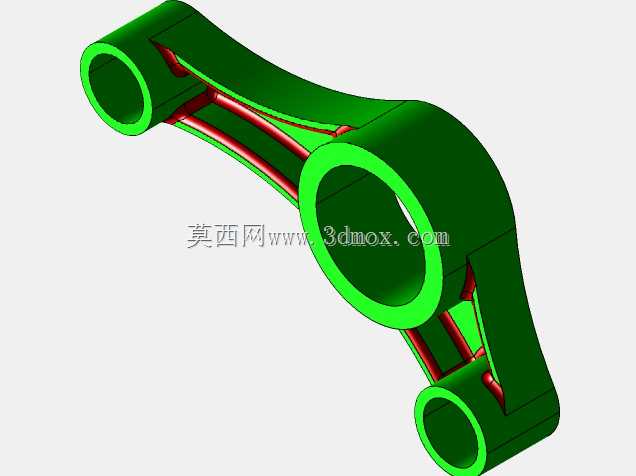

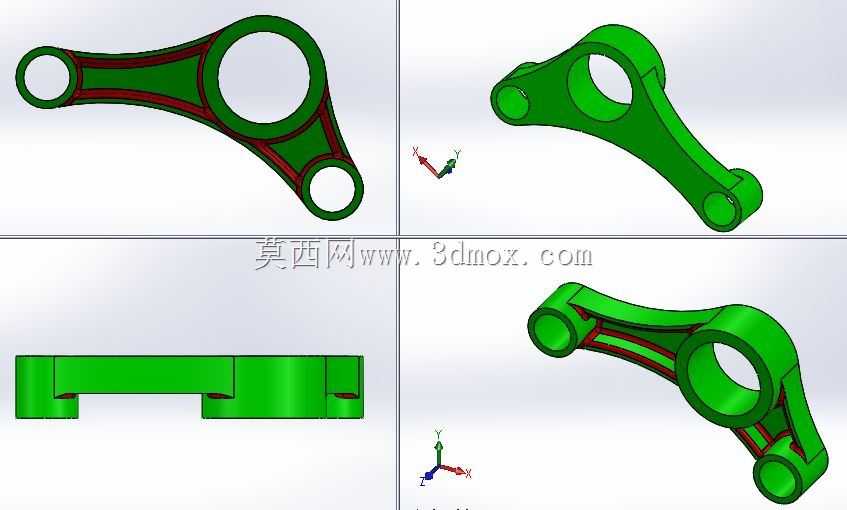

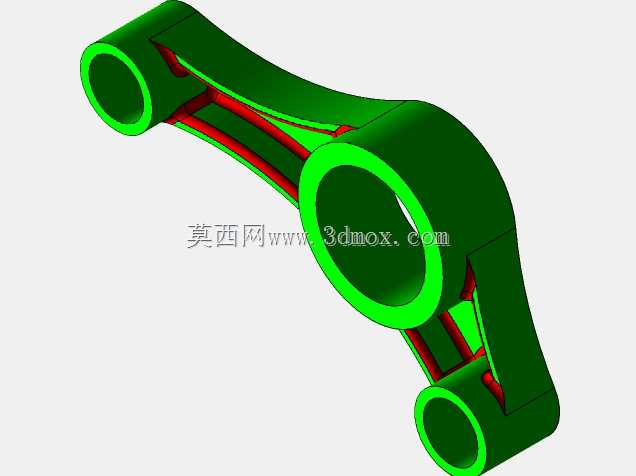

　　该三铰点连杆构件主要应用于需要往复力传递、多点位铰接联动的机械传动场景中，常见于工业设备的执行端联动机构、特种作业装备的姿态调整连杆组、重载输送设备的张紧联动结构中，核心作用是在三个铰接点位间传递既定方向的拉压载荷，同时通过结构优化控制自身重量，降低传动过程中的惯量影响。从结构设计逻辑来看，三个带衬套安装位的铰接孔分别对应三个运动副的安装边界，孔位的同轴度、孔间距公差直接决定整套联动机构的运动顺畅度，设计时三个铰接孔的内孔预留了标准衬套的压装余量，孔壁厚度经过受力校核，能够承受额定载荷下的孔壁挤压应力，避免长期往复载荷下出现孔口变形、衬套松脱的问题。杆身部分采用了镂空式加强筋布局，并非实心结构设计，这种设计思路是在保证杆身整体抗弯、

　　抗扭截面模量满足载荷要求的前提下，尽可能去除非受力区域的冗余材料，一方面降低构件自身重量，减少运动过程中的惯性冲击，另一方面筋条的走向完全贴合杆身的主应力迹线分布，主受力筋沿三个铰接点的连线方向布置，辅筋在镂空区域形成三角稳定结构，避免杆身在交变载荷下出现共振开裂的问题。从安装边界来看，三个铰接端的外圆直径、铰孔内径均匹配常规的标准销轴尺寸，安装时无需额外加工适配，杆身的外轮廓在运动包络范围内做了圆角过渡处理，避免运动过程中与周边构件发生运动干涉，表面的强化结构也能提升构件在复杂工况下的抗磕碰能力。实际应用中，这类连杆构件往往需要配合自润滑衬套、锁紧销轴使用，安装时需要保证三个铰接孔的轴线平行度误差在允许范围内，

　　否则会在运动过程中产生额外的侧向载荷，加速衬套磨损甚至造成杆身扭曲变形。设计阶段的受力仿真显示，该结构在额定拉压载荷下的最大应力集中点位于筋条与铰孔外圈的衔接位置，因此该区域做了圆弧过渡处理，分散应力集中效应，相比同载荷等级的实心连杆，该镂空结构的重量降低近四成，同时动态响应速度更快，更适合中高频往复运动的传动场景。
