多安装孔位法兰式传感连接基座结构

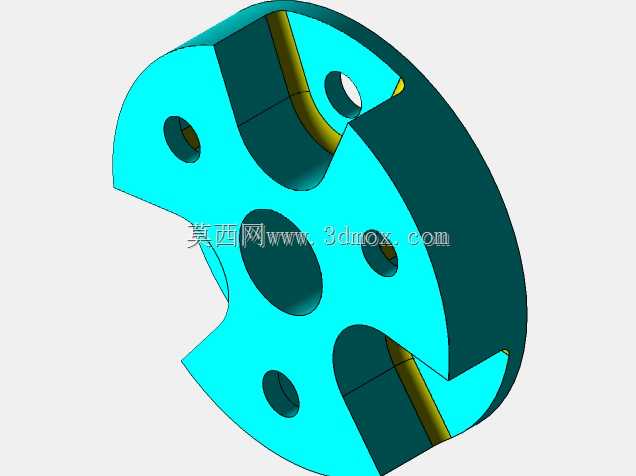

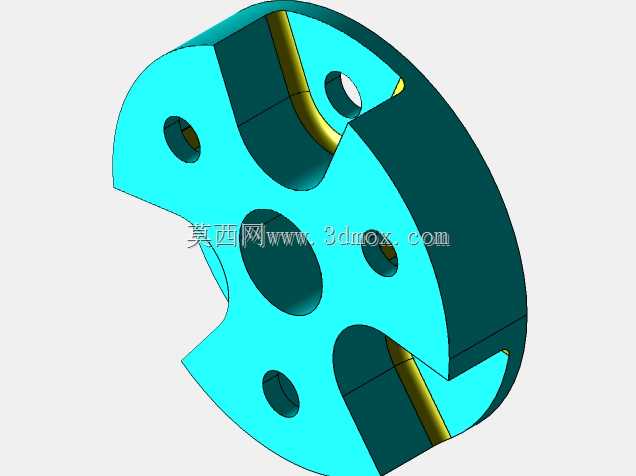

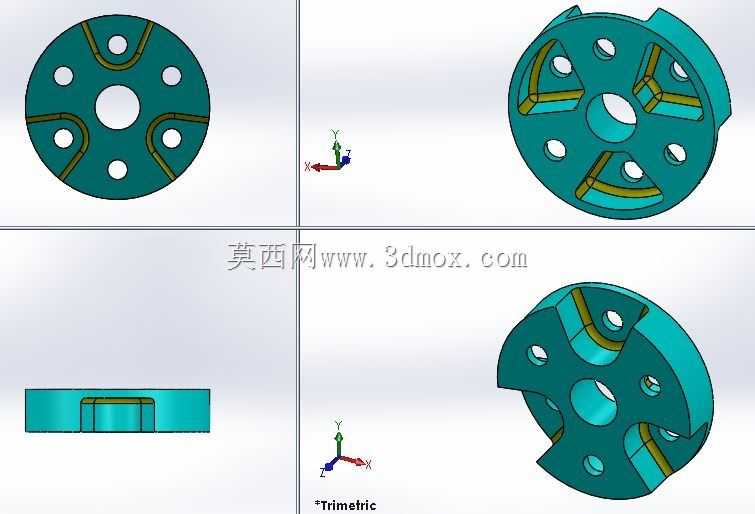

　　这类盘式带加强筋的连接基座，多配套在工业传感检测单元的安装链路中，常见于自动化产线的工位检测点位、流体管路的参数监测节点，作为传感元件与主设备本体之间的过渡承载结构，既要保证传感元件的安装同轴度，又要抵消设备运行过程中产生的微幅振动，避免检测信号出现漂移偏差。从结构设计逻辑来看，整体采用圆盘式主体布局，中心设置贯穿通孔，用于穿设传感检测探头或者走线，中心孔周边均匀分布六个安装通孔，可适配不同规格的螺栓紧固需求，相邻安装孔之间设置三角形加强筋结构，筋位从中心孔外壁延伸至圆盘外缘，在不额外增加零件整体厚度的前提下，大幅提升盘体的抗扭、抗弯形变能力，避免螺栓锁紧时盘体出现翘曲，保证安装面的平面度要求。

　　零件的轴向厚度控制在适配常规传感安装的尺寸区间，安装面做平面度公差约束，可保证与设备安装面、传感元件端面的贴合紧密性，防止出现安装间隙导致的定位偏移。盘体一侧设置的凸台结构，可与传感元件的定位槽配合，实现安装时的快速对位，减少现场装配的调整时间，同时凸台与筋位做一体化衔接，避免应力集中导致的结构断裂风险。在实际选型适配时，需要确认安装面的螺栓孔分布圆直径与目标设备的安装孔位匹配，中心通孔的内径要大于传感探头的最大外径，保证探头可无阻碍穿过，零件的轴向总厚度要预留出传感元件的接线空间，避免安装后线缆被挤压破损。这类结构的设计没有采用冗余的厚重实体结构，通过筋位布局实现强度与轻量化的平衡，既可以降低零件加工的材料消耗，

　　也能减少整体安装负载，适合在对安装重量有要求的移动检测设备、小型自动化模组上使用。筋位的倒角处理也充分考虑了加工工艺性，避免锐角位置在压铸或者机加工过程中出现崩边缺陷，同时安装孔的孔口做倒角处理，方便螺栓穿入时的导向，降低装配对位难度。在实际应用场景中，这类基座还可作为管路法兰与压力、流量类传感元件的转接件，替代传统的厚法兰结构，在中低压管路的监测点位安装时，既能保证密封面的压紧力均匀分布，也能减少整体安装结构的占用空间，适配紧凑布局的设备内部安装需求。
