透明结构展示燃油输送泵三维设计

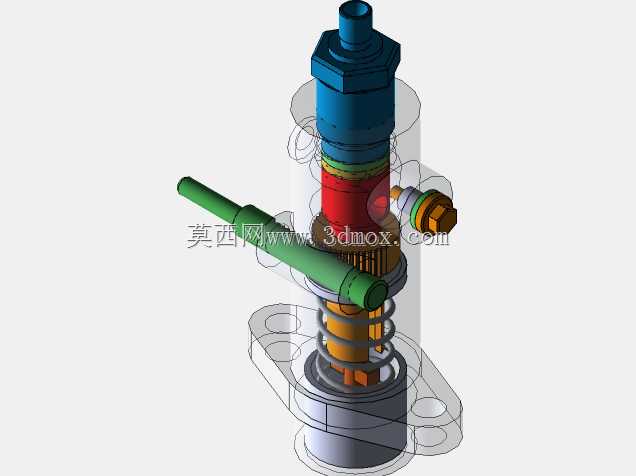

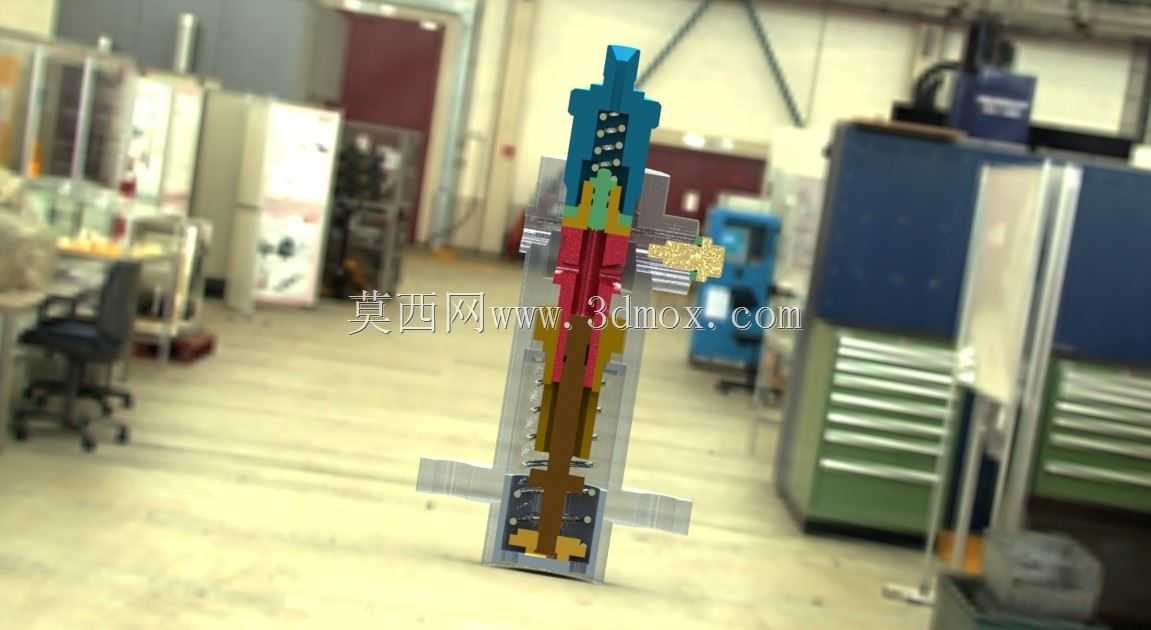

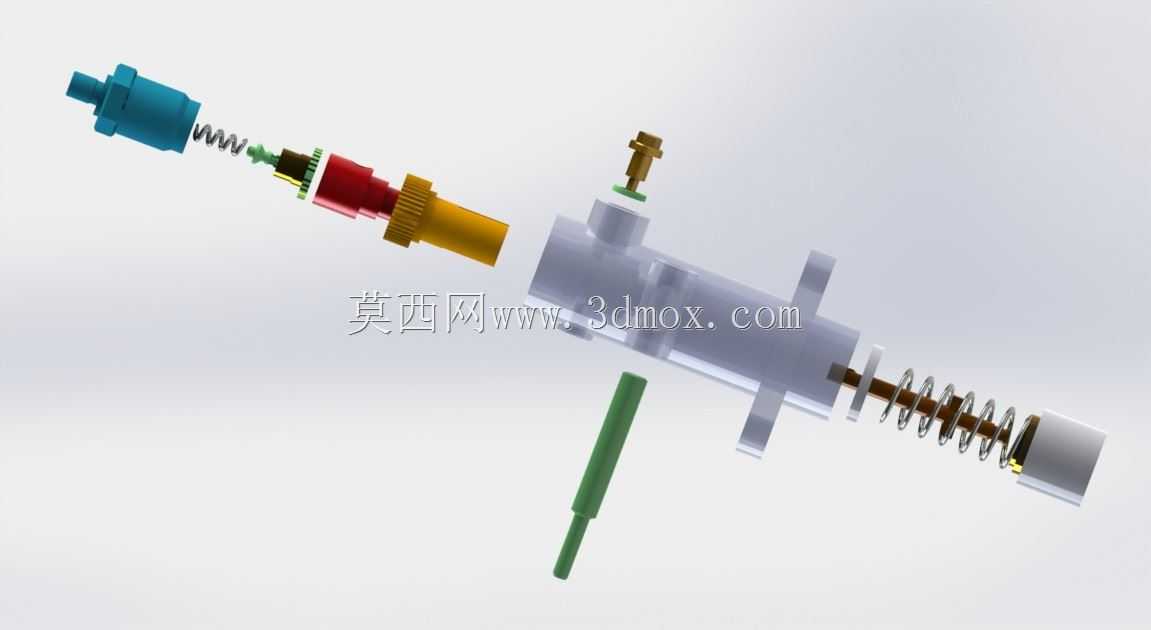

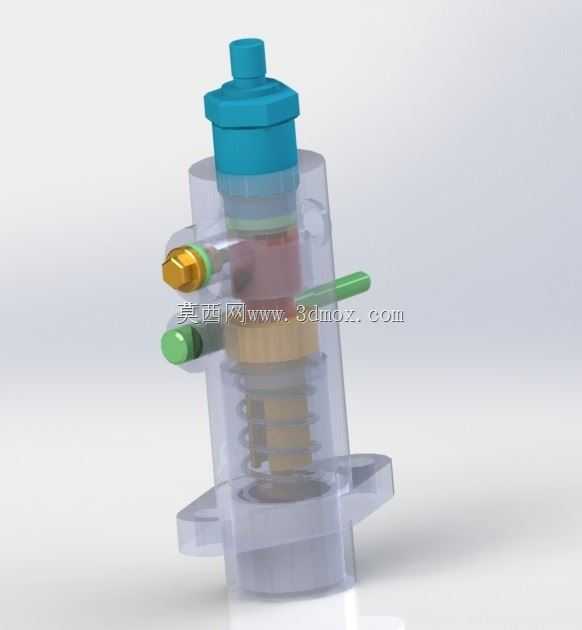

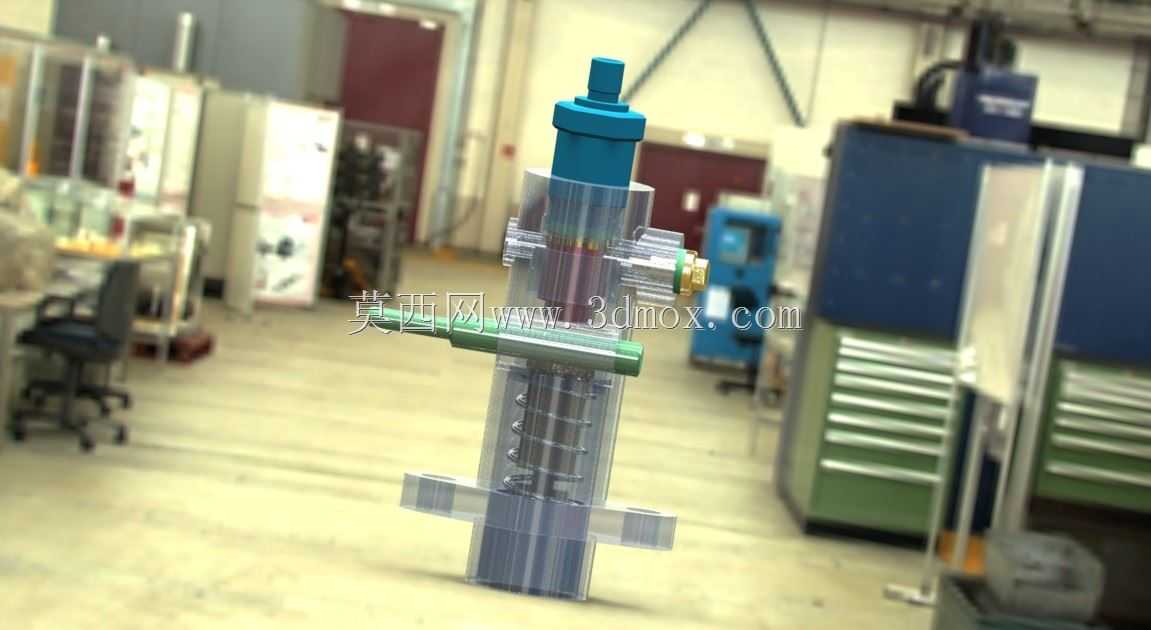

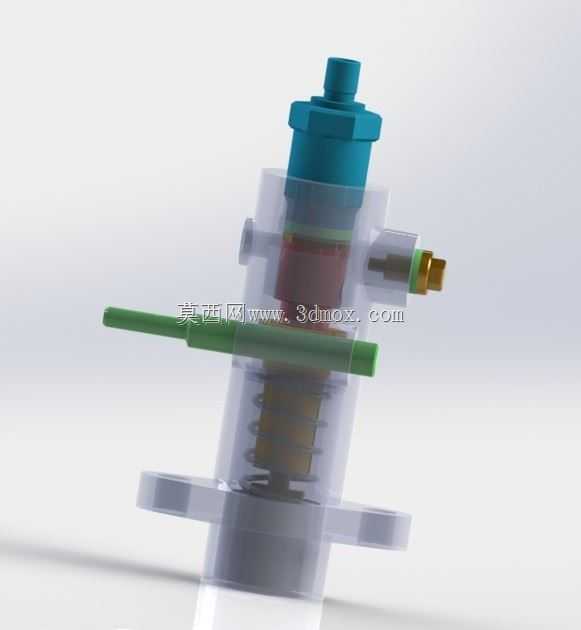

　　这款燃油泵主要应用于内燃机燃油供给系统，在车用动力、小型通用动力机组的燃油回路中承担核心的燃油加压输送职能，负责将储油容器内的燃油以稳定压力输送至喷油组件，保障燃油雾化效果与空燃比控制精度，直接影响动力设备的运行稳定性与燃烧效率。从结构设计来看，模型采用半透明壳体做结构展示处理，可直观观察到内部柱塞副、复位弹簧、进出油单向阀、密封组件的装配关系，顶部的调压接头结构用于匹配系统溢流压力设定，侧方布置的进出油接口采用差异化接头结构，可避免安装过程中出现管路接反的问题，侧置的操纵杆结构可实现手动泵油排气功能，在设备长期停放后初次启动时，可快速排除油路内的空气，避免气阻导致的启动困难。设计过程中优先考虑了安装边界的适配性，

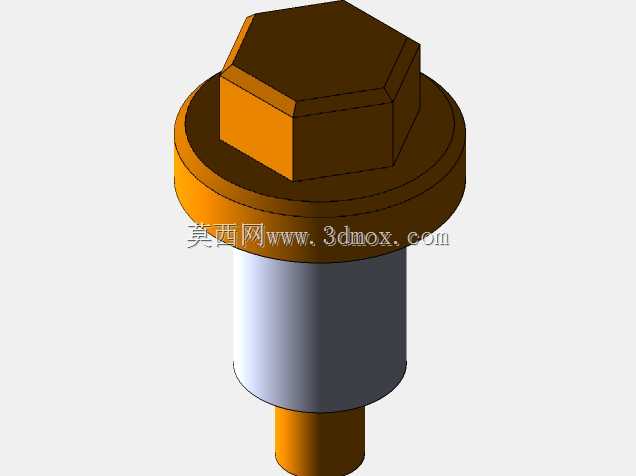

　　底部带安装凸缘的结构可直接通过法兰孔固定在发动机缸体或安装支架上，整体轴向尺寸控制紧凑，径向预留的管路操作空间可满足常规扳手的拧紧作业需求，不会与周边的线束、管路产生安装干涉。内部柱塞与柱塞套的配合间隙按照高压燃油密封要求做了公差匹配，复位弹簧的刚度选取兼顾了泵油行程与回位可靠性，进出油道的流道走向做了圆弧过渡处理，可减少燃油流动过程中的阻力损失，降低泵油过程中的压力脉动。透明外壳的展示设计既可以用于新入职结构工程师的泵类产品结构教学，也可作为产品售前的结构演示载体，帮助运维人员快速理解泵体内部的工作逻辑，在做故障排查时可快速定位密封失效、弹簧卡滞、单向阀密封不严等常见问题的发生位置，不需要完全拆解泵体即可预判故障点。各接口的密封槽尺寸按照常规O型圈密封标准设计，可直接选用标准密封件，不需要定制特殊规格的密封配件，降低后期运维的配件采购成本，顶部调压结构的锁紧螺母可在压力标定完成后锁止，避免设备运行过程中振动导致的压力漂移。
