斗式物料垂直输送提升设备结构设计

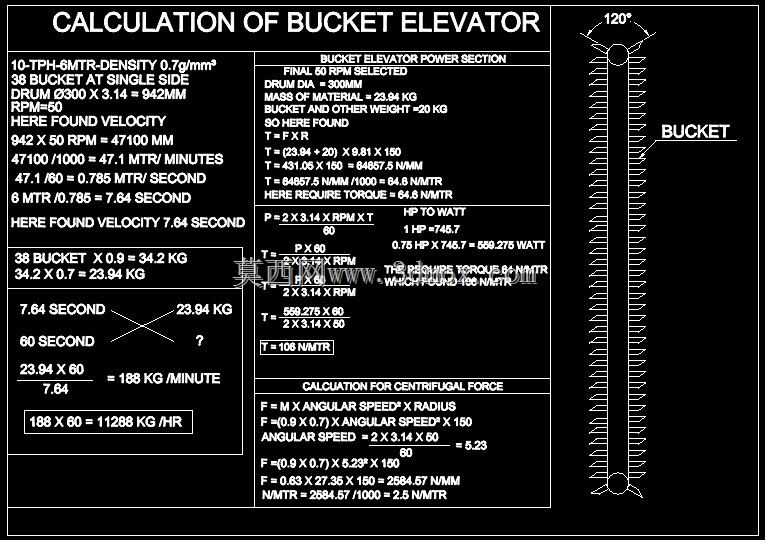

　　散料垂直输送场景中，斗式提升机是粮食加工、建材生产、矿物分选等产线衔接不同高程工位的核心设备，可在极小占地空间内完成粉状、颗粒状、小块状散料的连续垂直抬升，避免倾斜输送占用过多车间平面面积，适配厂房层高受限、多楼层产线布局的工况。这套设计围绕单侧料斗排布的牵引式提升结构展开，首先结合目标输送产能与物料堆积密度，确定料斗单斗容积、安装间距与牵引带运行线速度，核算过程中同步验证不同转速下的料斗装料充盈率，避免运行速度过高导致料斗未接满物料就上行、或是速度过低造成单位时间输送量达不到产线要求。设计阶段同步完成动力段的扭矩匹配计算，结合牵引轮直径、料斗与物料总运行重量、牵引段运行阻力，核算所需驱动功率，同时计入启动阶段的动载系数，

　　避免小马拉大车造成启动卡滞、运行过载烧损驱动单元的问题；离心卸料工况的受力核算也同步纳入设计逻辑，根据头轮转速、回转半径计算料斗行至顶端卸料位置的离心力数值，确保物料能沿料斗切线方向顺利抛入出料溜槽，不会出现回料、撒料的问题。结构外形上，设备整体为立式狭长布局，牵引构件环绕头尾轮形成闭合回路，料斗按固定间距均匀安装在牵引带上，机壳采用分段式封闭结构，可根据实际抬升高度拼接不同长度的机壳段，适配不同的安装高程差；安装边界上，设备底部需预留张紧机构的调节空间，头轮驱动段需留出驱动单元的安装与检修操作位，进料口位置需匹配上游出料设备的落料角度，确保物料能顺畅流入接料区的料斗内，不会在进料段出现积料堵料。整套结构的受力计算覆盖运行阻力、离心卸料、牵引构件张力等核心维度，各部件的连接尺寸、安装避让空间都做了对应校核，可直接作为同规格提升机的结构设计参考，也可根据实际物料特性、输送高度调整对应参数后落地使用。
