双作用数控车床夹头夹持机构

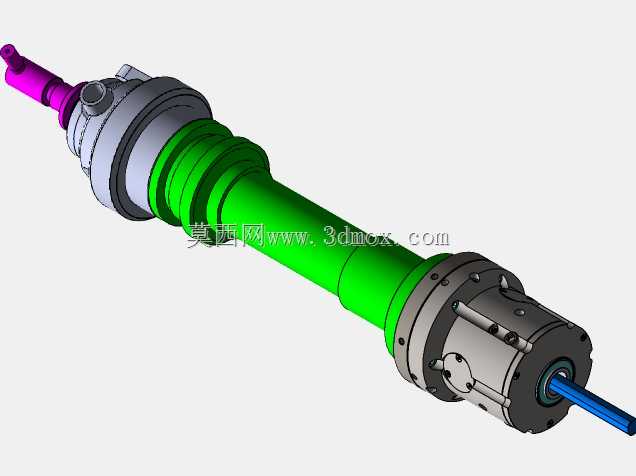

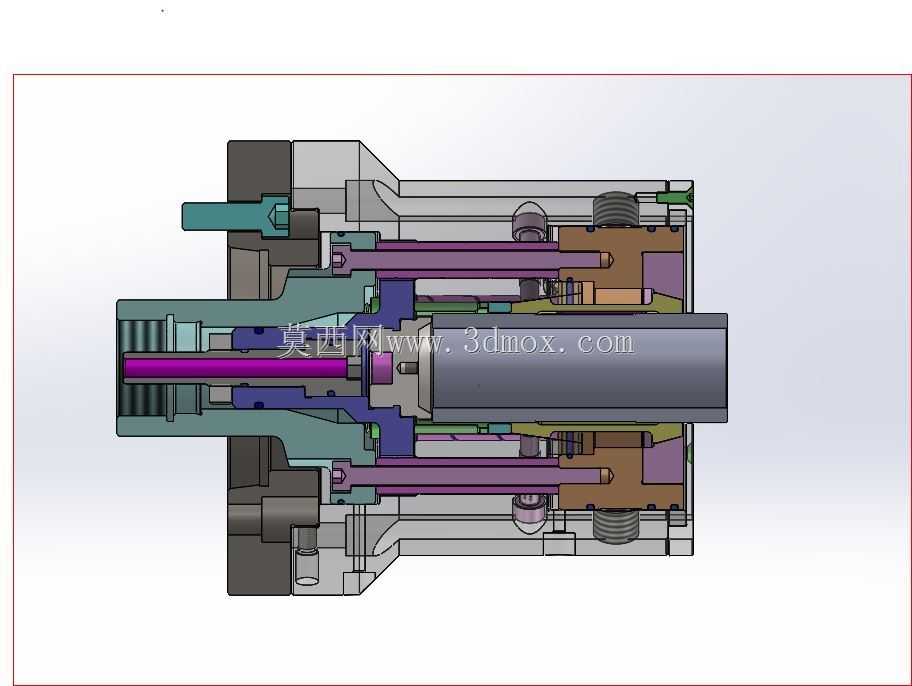

　　在数控车削加工场景中，细长轴类、阶梯轴类零件的装夹精度直接决定最终加工尺寸的一致性，这款双作用夹头正是针对常规弹簧夹头装夹行程有限、多直径工件换型效率低的痛点设计的夹持部件。从结构布局来看，整体采用长轴式集成设计，主体沿轴向依次排布尾部驱动接口、中间传动段、前端夹持执行端，各段同轴度公差控制在微米级，避免高速旋转时出现动平衡偏差影响加工表面质量。尾部的驱动接口可直接匹配数控车床主轴的拉管连接结构，无需额外加装过渡连接盘，安装时只需保证夹头本体与主轴端面的贴合间隙不超过0.01mm，即可完成基准定位，适配多数卧式数控车床的主轴安装尺寸边界。中间传动段采用双活塞联动的结构设计，区别于单作用夹头仅靠单侧推力实现夹紧的方式，

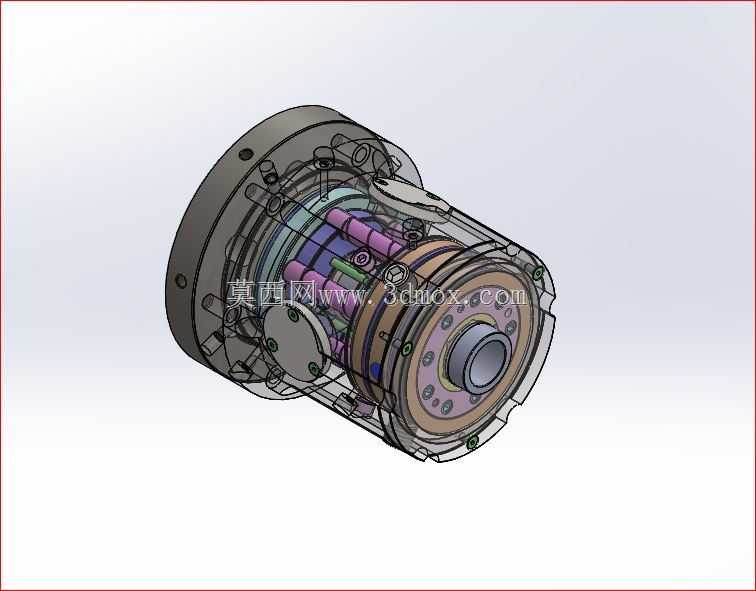

　　双作用结构可在夹紧和松开两个动作方向都提供稳定的液压力或气压力驱动，夹紧力可根据工件材质调整，针对薄壁类零件可降低夹持变形量，针对硬质合金棒料可提供足够的夹持扭矩避免切削时打滑。前端夹持端配置了可自适应多直径的弹性瓣结构，在额定夹持范围内无需更换夹头即可适配不同直径的棒料、轴类零件，装夹重复定位精度可控制在亚微米级，能够满足精密车削工序中对工件径向跳动的严苛要求。设计过程中重点考虑了高速旋转工况下的受力分布，夹头本体的外圆做了阶梯式减重处理，既保证整体结构刚性，又降低了旋转时的惯量，配合表面的硬质氧化处理层，可抵御切削液、金属切屑的长期冲刷磨损，延长部件使用寿命。夹头内部设计了贯通式的内冷通道，

　　可在加工时将切削液直接输送到刀具切削区域，同时带走夹持部位传导的切削热量，避免工件热伸长影响尺寸精度。在实际使用中，这类夹头多用于批量精密轴类零件的车削加工，比如微型电机轴、液压阀芯、精密接插件零件的加工工序，能够大幅减少换型调整时间，提升设备稼动率，同时稳定的夹持精度可减少后续磨削工序的加工余量，降低整体加工成本。结构上的密封设计采用多道O型圈组合密封，可防止切削液、金属微屑进入夹头内部的传动腔，避免长期使用后出现动作卡滞的问题，日常维护只需定期加注润滑脂即可，无需复杂的拆解保养。
