多方位可调式多轴钻孔加工设备结构

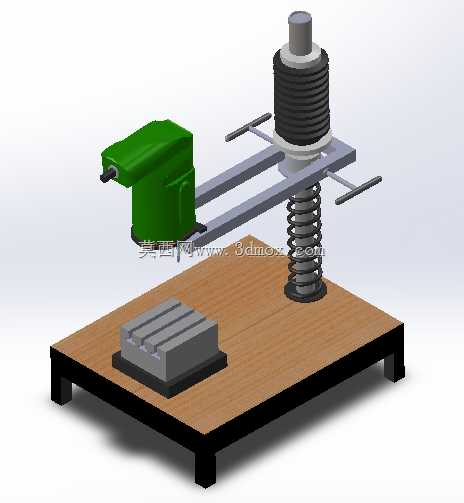

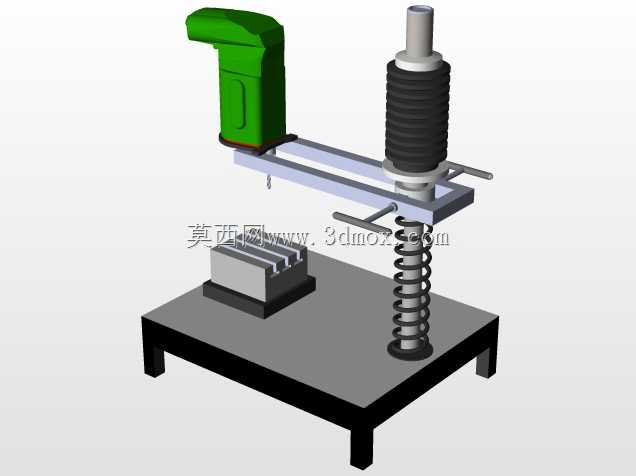

　　这款多轴钻孔设备的结构设计，核心围绕小批量多工位孔加工场景的灵活适配需求展开，区别于传统固定轴钻床仅能完成单方向垂直钻孔的局限，可实现不同轴向角度的孔位钻削作业，覆盖五金小件、教学实训、简易工装加工等场景的钻孔需求，尤其适合加工件存在斜孔、侧向孔位，且无需投入高成本多轴加工中心的生产场景。从结构布局来看，设备采用台式安装的底座设计，木质工作台面搭配钢制支撑框架，预留了足够的工件装夹空间，台面上的定位靠模结构可快速完成待加工工件的初定位，减少装夹找正的辅助时间。钻孔执行单元采用可摆动调节的悬臂支撑结构，两根平行导向滑杆承担钻削头的支撑与导向作用，操作人员可通过两端的操作手柄调整钻削头的伸出长度与偏转角度，配合立柱部位的弹簧复位结构，

　　钻削完成后钻削头可自动回弹至初始位置，降低操作劳动强度。立柱部位的波纹防护套可阻挡钻削过程中产生的铁屑、粉尘进入升降导向间隙，避免运动副出现卡滞、磨损加剧的问题，延长设备维护周期。钻削头的动力端预留了标准刀具装夹接口，可适配不同直径的麻花钻、扩孔钻等孔加工刀具，满足不同孔径的加工需求。设计过程中充分考虑了操作的人机工程性，操作手柄的布置位置处于操作人员站立作业的舒适操作区间，无需过度伸展手臂即可完成钻削进给、角度调整的全部操作，底座的支撑脚采用防滑结构，放置在常规工作台面上即可保证钻削过程的设备稳定性，无需额外打膨胀螺栓固定，适配小型加工车间、实训教室等场地经常调整设备位置的使用需求。从安装边界来看，设备整体占地尺寸适配常规1.

　　2米宽度的工作台放置，顶部动力单元的最大升起高度不会超出常规车间室内作业的净空要求，侧向调整钻臂时的最大回转半径内预留操作空间即可，无需额外占用过大的生产区域。设备的钻削进给依靠手动操作实现，结构简单可靠，故障点少，日常维护仅需定期给导向滑杆、升降立柱加注润滑脂即可，相比数控类钻孔设备的维护成本更低，对操作人员的技能要求也更宽松，经过简单培训即可上手操作，完成多方向孔位的钻削加工作业。
