孔位定位用紫色衬套机械结构设计

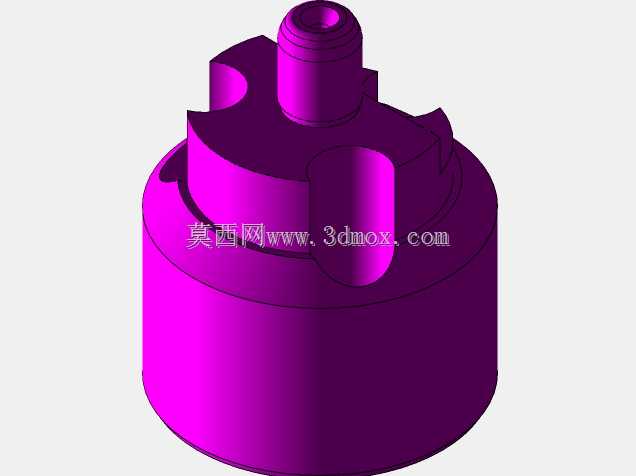

　　在工装夹具、自动化装配线以及精密检测工位的孔系定位场景中，这类衬套是应用频率极高的定位元件，主要承担工件与安装基座之间的孔位精准对位功能，避免装配过程中出现孔位偏移、同轴度超差的问题。从结构设计来看，该衬套采用阶梯式回转体构型，下部为大直径圆柱段，作为安装时的主体配合面，与基座上的预制安装孔采用过渡配合，保证衬套自身安装后的位置稳定性，不会在反复插拔定位销或者工件取放过程中出现松动、转动的情况；上部的小直径凸台结构，一方面作为定位工作面，与待定位工件的定位孔配合，另一方面凸台根部的台阶面可以作为轴向定位面，限制工件沿衬套轴向的窜动距离，保证装配时的轴向尺寸精度。衬套周向设计的三处异形凸耳结构，并非冗余设计，

　　其中两处对称分布的凸耳可配合基座上的防转槽使用，避免衬套在长期使用过程中发生周向转动，防止配合面磨损不均导致定位精度下降；另一处单侧的平面凸台，可作为安装时的施力面，方便操作人员使用铜棒等工具将衬套敲入安装孔，同时也可作为拆卸时的受力点，便于后期维护更换。从安装边界来看，下部大直径圆柱段的外径尺寸决定了基座安装孔的加工尺寸要求，设计时需根据实际定位精度需求选择对应的配合公差，若用于精密装配场景，配合公差可选择H7/js6，若用于普通工装定位，可适当放宽公差等级降低加工成本；上部小直径凸台的外径尺寸需与待定位工件的定位孔匹配，根据定位精度要求选择间隙配合或者过渡配合，凸台的高度需略小于工件定位孔的深度，避免工件安装后出现悬空、

　　贴合不严的问题。这类衬套的材质通常根据使用场景选择，常规工装场景可选用45号钢经调质处理，表面淬火提升耐磨性，若用于有耐腐蚀要求的场景，可选用不锈钢材质，若需要频繁更换、降低成本，也可选用优质工程塑料制作，但需注意塑料材质的温度适用范围，避免高温环境下出现形变影响定位精度。在实际应用中，这类衬套常与定位销、快换夹具配合使用，在汽车零部件装配工位、电子元件精密组装工位、机加工工装的工件定位环节都能见到这类结构，它的存在大幅降低了孔系对位的调整时间，提升了装配效率，同时也能保证批量生产时的定位一致性，减少因定位偏差导致的不合格品产出。设计这类衬套时，需要重点关注各段圆柱的同轴度公差，以及台阶面与轴线的垂直度公差，若同轴度超差，

　　会导致工件安装后出现位置偏移，若垂直度超差，会导致工件与基座贴合不严，影响后续装配或加工的尺寸精度。另外，衬套的各棱边都需要做倒角处理，安装端的倒角可引导衬套顺利进入安装孔，定位端的倒角可引导工件定位孔顺利套入凸台，避免锐边刮伤工件表面或者安装孔内壁。
