多工位不锈钢罐体气密检测装置设计

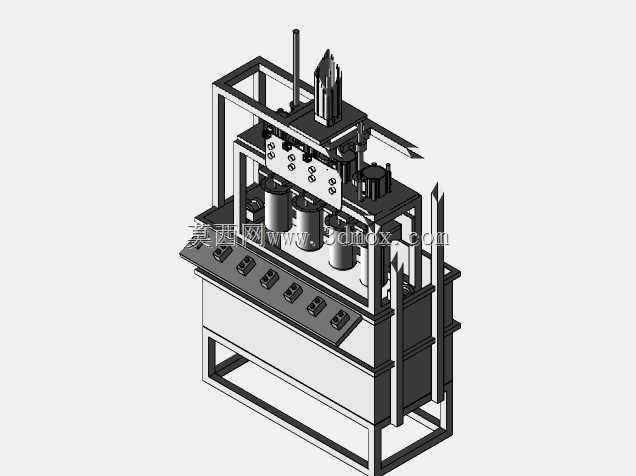

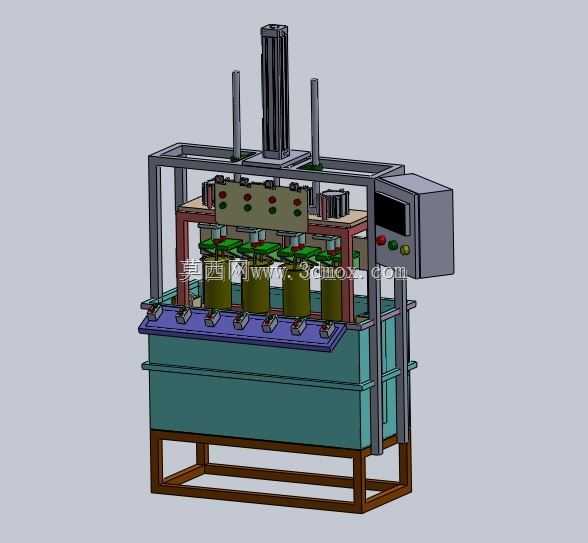

　　这套检测装置主要面向不锈钢罐体生产环节的密封性验证工序，在食品包装、日化灌装、小型压力容器配套的罐体加工产线中，可布置在焊接成型工序之后、清洗包装工序之前，替代传统单工位水检、人工皂泡检漏的低效作业模式，适配直径范围80-160mm、高度120-300mm的直筒型不锈钢罐批量检测需求。设备整体采用框架式方通焊接机架，底部水槽采用304不锈钢板折弯焊接成型，机架底部预留M16可调脚杯安装位，整机占地长度约1800mm、宽度约1200mm、高度约2100mm，安装时需预留前后各600mm操作维护空间，上方需预留300mm气缸维护行程空间，地面承重要求不小于500kg/㎡。从功能逻辑上看，设备设置6个并行检测工位，

　　每个工位配备独立的罐体定位座、压紧密封头、气压检测接口，顶部采用三轴导杆气缸带动压紧横梁下行，密封头采用丁腈橡胶材质与罐口端面贴合密封，向罐体内充入设定压力的压缩空气后，通过压力传感器实时监测罐内压力衰减值，判断罐体焊缝、卷边位置是否存在泄漏，检测完成后不合格品可通过声光提示区分，检测后的罐体可随升降架抬离水槽，避免长时间浸泡残留水渍。设计过程中优先考虑了批量检测的节拍匹配，单批次6个工件的上下料可与检测流程并行，压紧机构设置导柱导向避免偏载导致的密封失效，水槽侧边设置溢流口与排水阀，方便定期更换检测用水，侧面独立安装的电控箱集成了压力调节单元、PLC控制模块与人机交互界面，可根据不同罐体的耐压要求调整充气压力、保压时长参数，

　　检测压力调节范围覆盖0-0.2MPa，满足多数民用不锈钢罐体的泄漏检测标准。结构设计上规避了传统水检设备的工件磕碰问题，定位座采用尼龙材质加工，与罐体接触位置做圆弧过渡，压紧行程设置硬限位与软限位双重保护，避免气缸过压损坏罐口结构，管路布置沿机架型材内侧走线，所有气路接头采用快插式结构，方便后期维护更换密封件。
