商用车悬架用多片式钢板弹簧结构设计

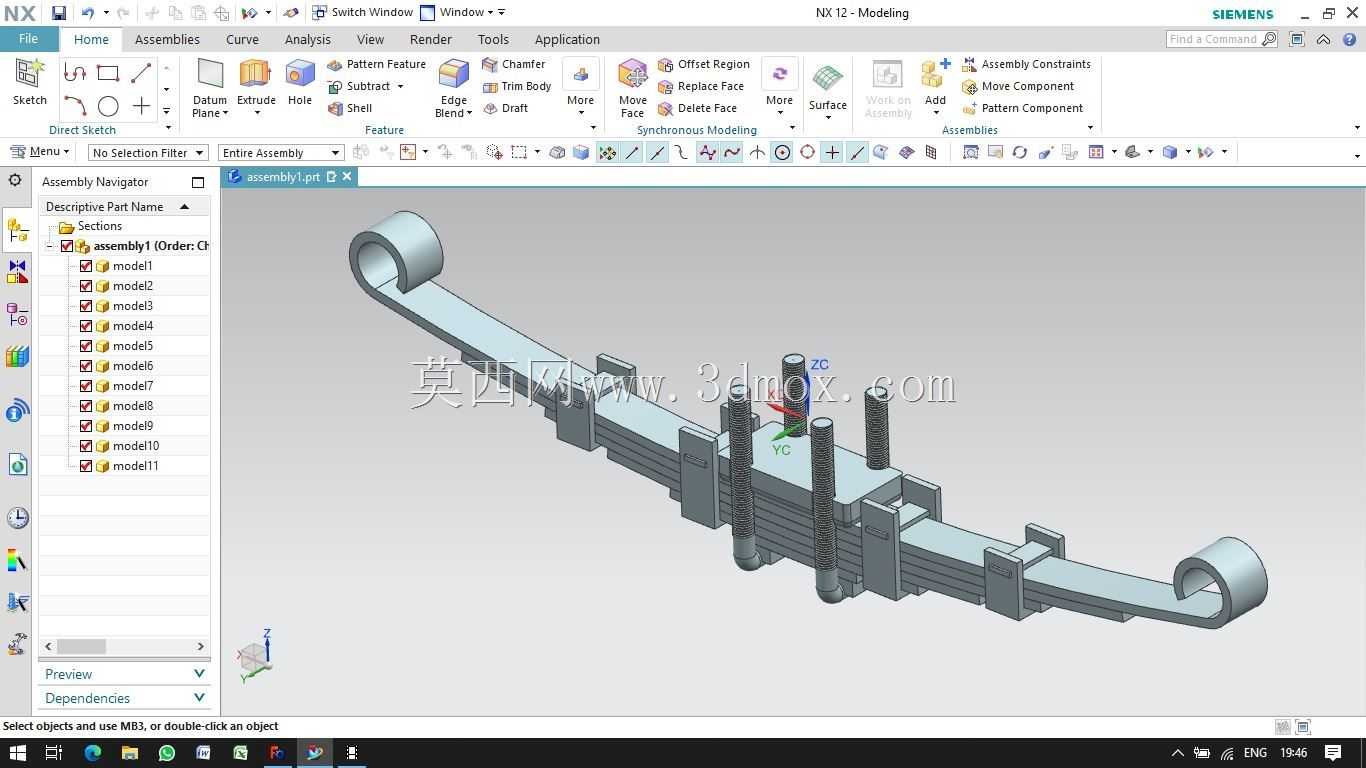

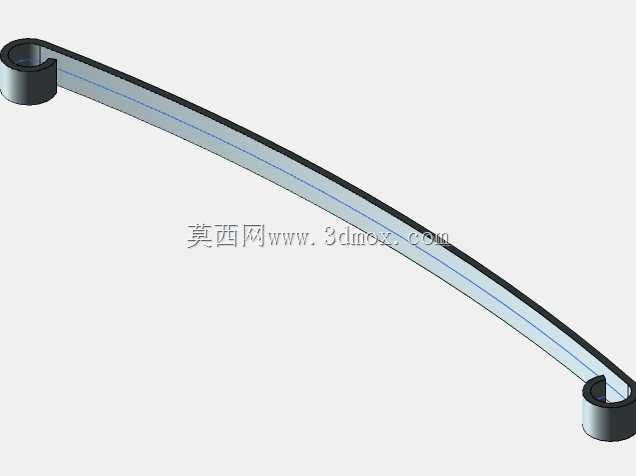

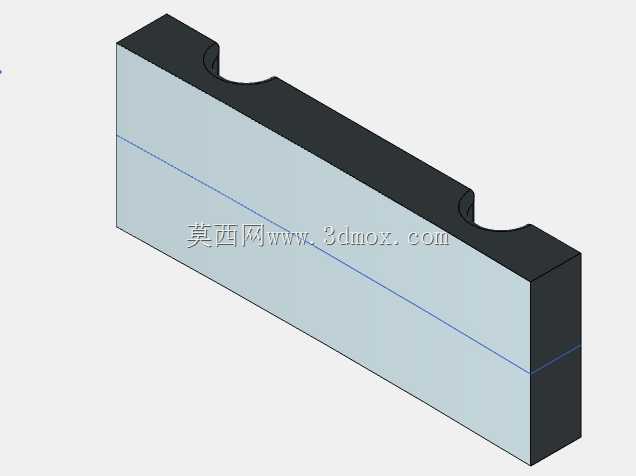

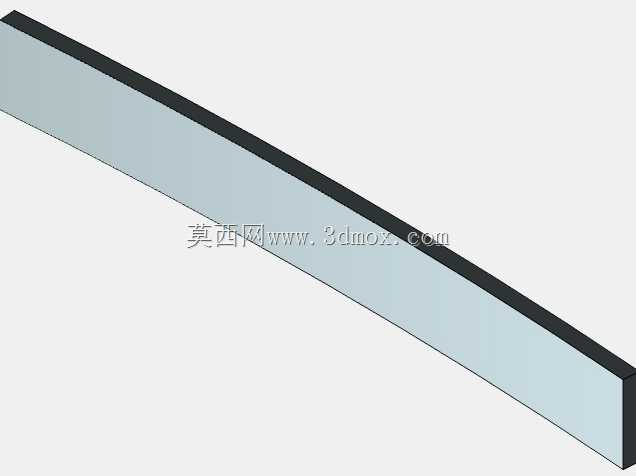

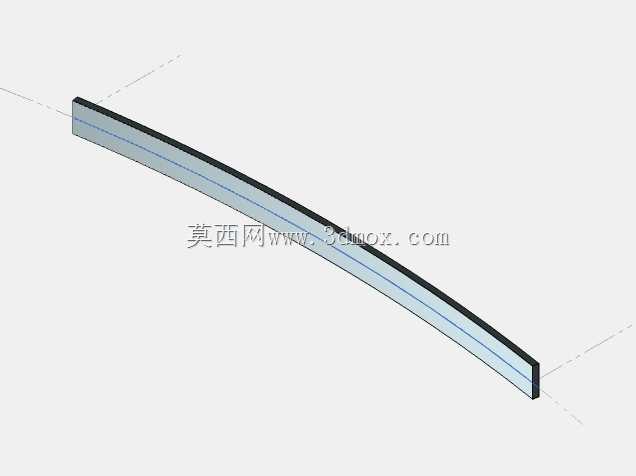

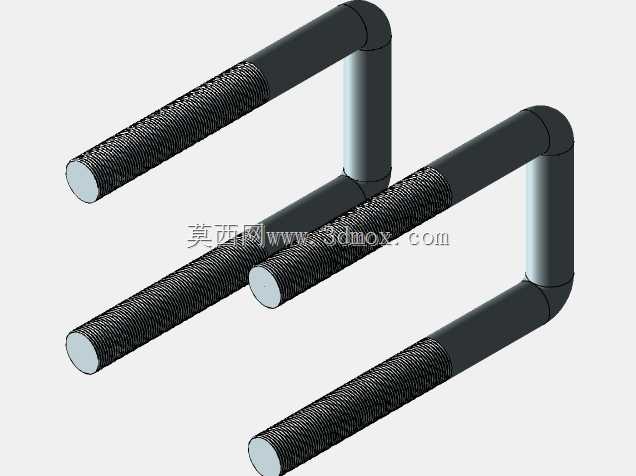

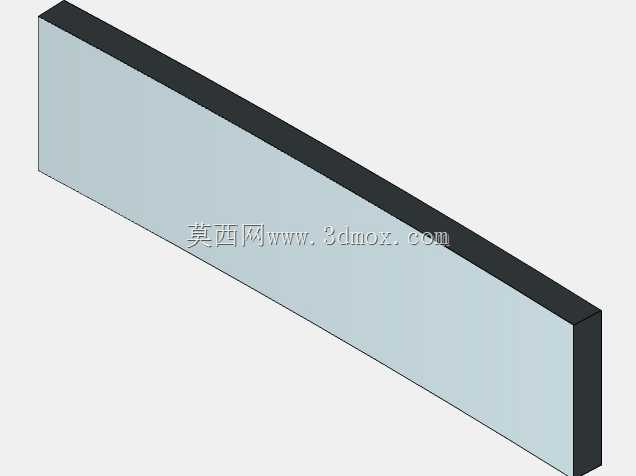

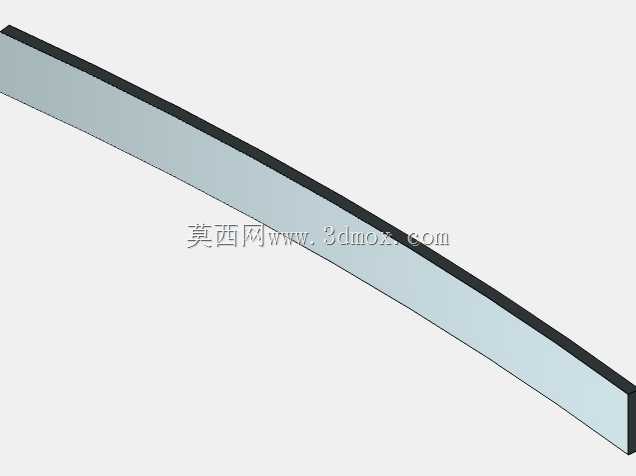

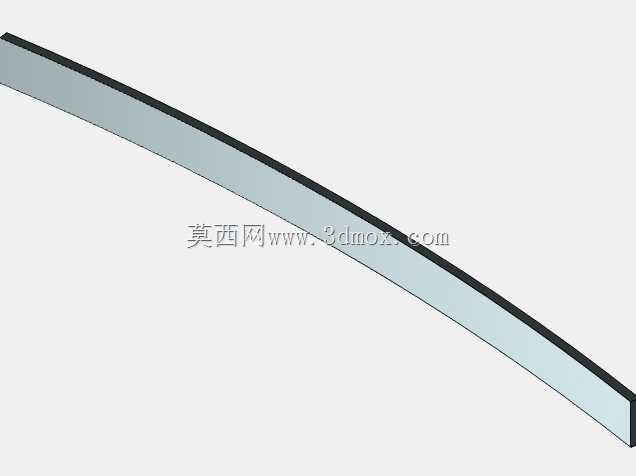

　　在商用车底盘悬架系统中，钢板弹簧是承担车身承重、缓冲路面冲击的核心弹性部件，这套多片叠合结构的板簧设计，完全围绕重载工况下的受力特性展开。从结构布局来看，整套板簧采用不等长合金弹簧钢片叠压组合，主片两端卷制出铰接耳孔，用于匹配车架上的吊耳与固定销，实现板簧与车架的铰接安装，中间位置通过U型螺栓与车桥刚性固定，形成完整的传力路径。设计过程中首先考虑的是不同片长的应力匹配，最长的主片承担大部分纵向牵引力与横向力矩，越靠近底部的短片长度越短，主要承担垂直方向的弯曲载荷，每片钢板之间预留了微小的滑移间隙，在板簧发生弯曲变形时，各片之间可以产生相对滑动，利用摩擦阻尼消耗震动能量，避免冲击直接传递到车架。卷耳位置做了加厚处理，

　　主片卷耳内部嵌入了衬套安装位，能够适配橡胶或者金属衬套，降低铰接位置的磨损，同时抵消部分行驶过程中的纵向窜动。中间位置设计了中心定位凸台与螺栓孔，用于叠装时的片间定位，防止车辆行驶过程中各片钢板发生横向错位，两侧配套的骑马螺栓安装位预留了足够的压紧面，保证板簧与车桥连接的刚性，避免重载下出现连接松动。从安装边界来看，两端卷耳的中心距是匹配悬架行程的核心参数，设计时充分考虑了板簧在满载压缩、空载回弹极限位置的变形量，避免卷耳与车架其他部件发生运动干涉，板簧的弧高设置匹配了商用车的额定载荷，在满载状态下板簧弧高被压平至设计值，保证车身姿态平稳，不会出现过度下沉。整套板簧的片数与单片厚度根据额定载荷做了梯度匹配，

　　重载工况下不会出现单片应力超过材料屈服极限的情况，同时在板簧两端与支架接触的位置设计了缓冲垫片安装位，减少极限冲击下的金属碰撞异响。在实际装车场景中，这类板簧多用于轻型载货车、客车的非独立后悬架，相比螺旋弹簧结构，它不需要额外设置导向机构，自身就能承担传递纵向力、侧向力的作用，结构可靠性高，维护成本低，适合长期在复杂路况下行驶的商用车辆。建模过程中每片钢板的曲率都做了预应力处理，自由状态下各片的曲率半径存在微小差异，装配后各片之间存在预压应力，能够抵消部分工作载荷下的拉应力，提升板簧的整体疲劳寿命，避免主片在长期交变载荷下出现断裂故障。
