带支架传动结构的空气涡轮装置设计

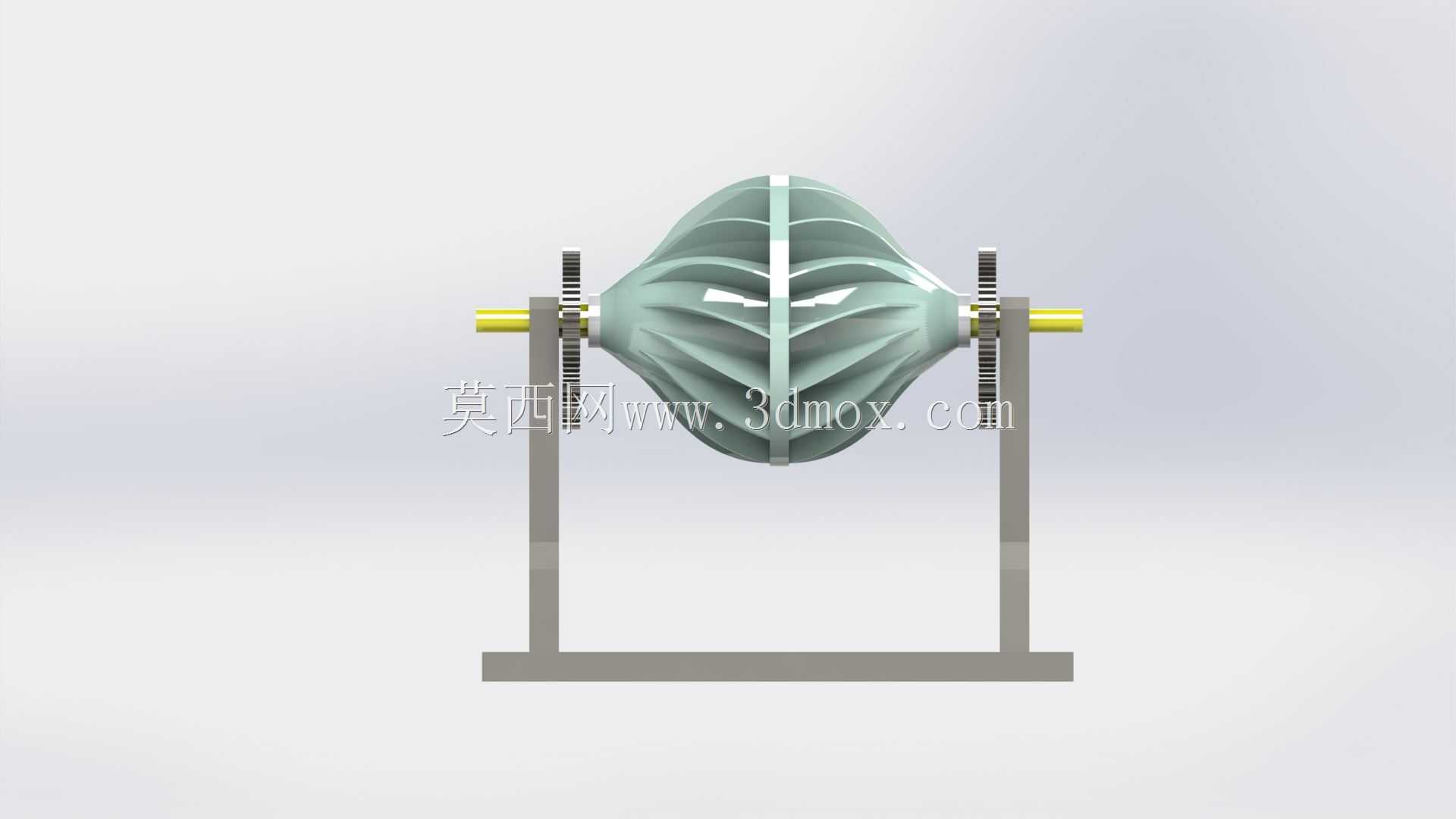

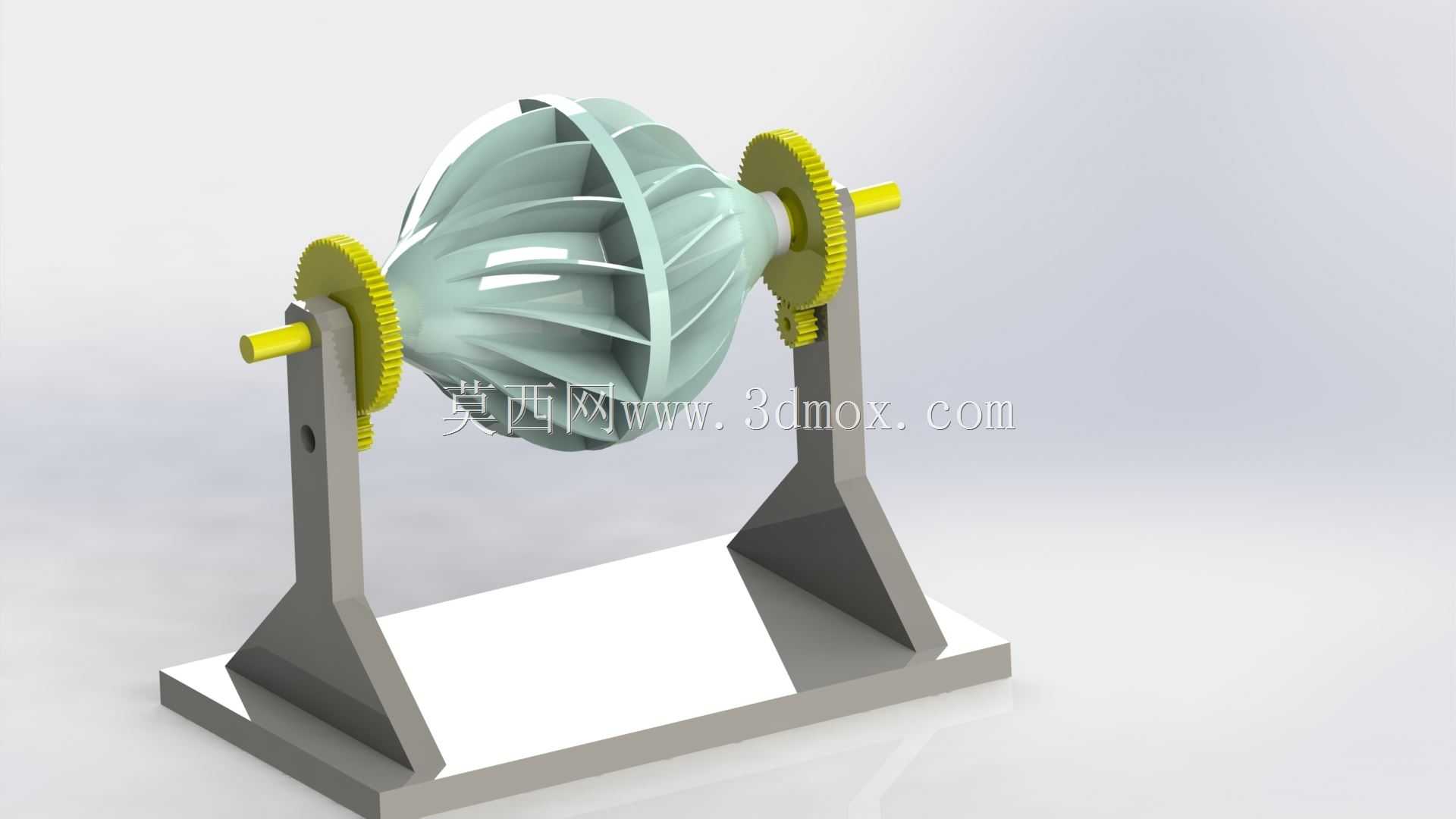

　　这套空气涡轮结构在气动动力转换场景中有着明确的应用定位，可作为小型气动实验台的动力输出单元、低压气流能量回收装置的核心做功部件，也可适配教学演示场景直观展示气流冲击叶轮的能量转换过程。整套结构采用对称式支撑布局，两侧立式支架通过底部一体化安装底板连接，安装底板预留了对应设备台面的固定孔位，可直接通过螺栓完成与实验台架或设备基座的连接，安装边界清晰，无需额外设计转接结构即可完成装配。叶轮部分采用曲面叶片的一体化结构设计，叶片沿轮毂周向均匀分布，曲面弧度经过气流导向优化，可在低压气流冲击下获得更稳定的周向扭矩，减少气流在叶片表面的紊流损耗，叶轮两端的轴颈与支架上的安装孔位采用间隙配合，保证转动过程中无卡滞，

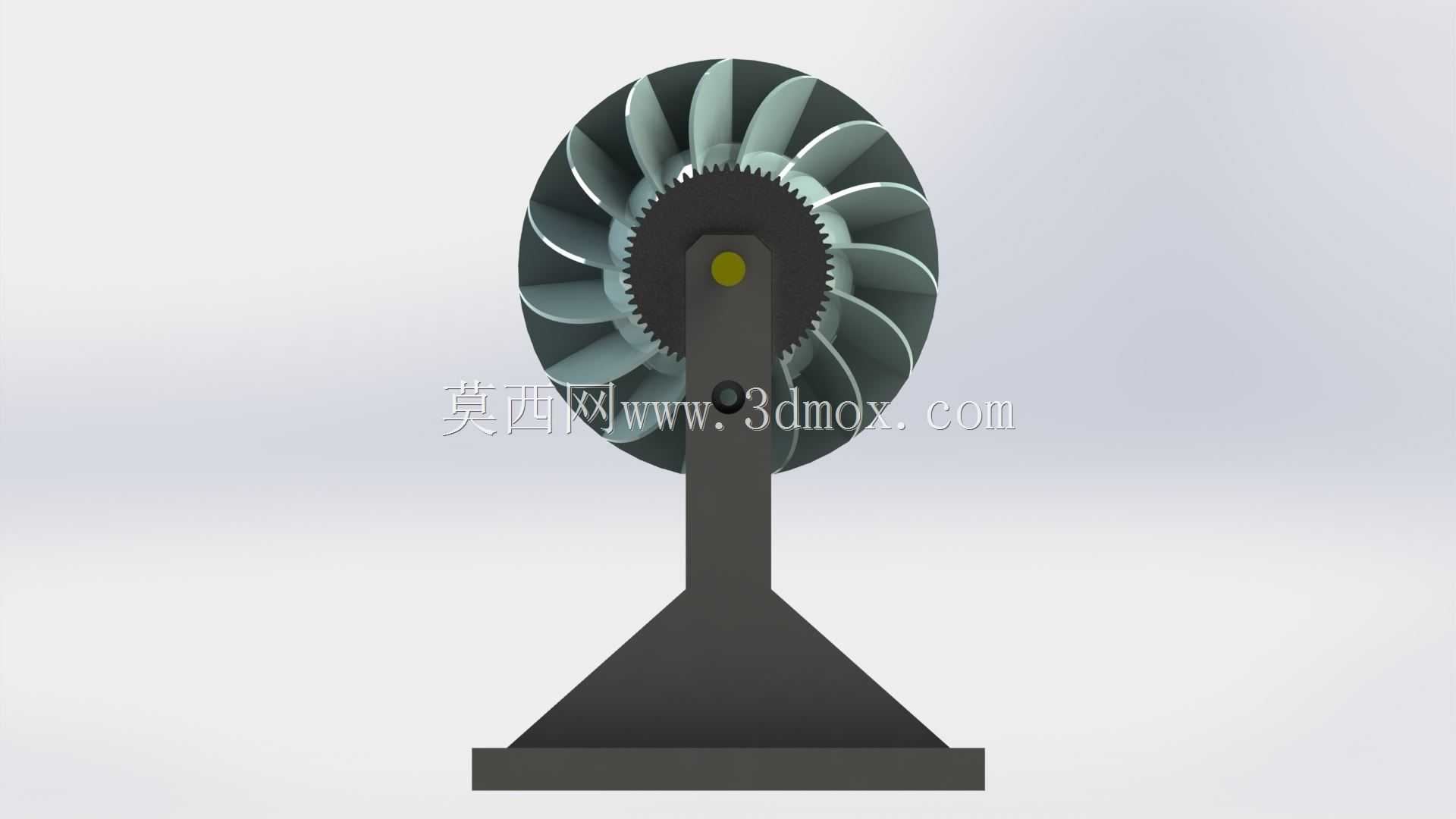

　　同时控制轴向窜动量在合理范围内。传动部分采用两侧对称布置的圆柱直齿轮结构，齿轮与轴采用过盈配合实现周向固定，轴端伸出齿轮外侧的部分可作为动力输出端，直接连接负载或测速元件，无需额外加装传动转接件。设计过程中优先考虑了结构的拆装便捷性，叶轮、传动轴、齿轮、支架均可单独拆分，方便对单个部件进行参数调整或更换，比如更换不同叶片曲率的叶轮即可适配不同流速的气流工况，调整齿轮模数即可匹配不同的输出扭矩需求。支架采用三角形加强筋结构，在保证支撑刚度的前提下尽可能减少材料用量，避免涡轮高速转动时支架产生共振，支架上的轴孔同轴度经过公差约束，保证传动轴转动时的同心度，减少转动过程中的偏磨问题。整套结构的尺寸适配小型实验类设备的安装空间，

　　整体重心落在安装底板的中心区域，运行过程中不会出现偏载倾倒的问题，叶轮与两侧支架之间预留了足够的安全间隙，避免转动过程中叶轮与支架发生刮擦，齿轮啮合位置也预留了合理的侧隙，保证传动顺畅无卡滞。从功能实现角度看，当气流沿叶轮轴向或切向冲击叶片时，叶轮带动传动轴转动，通过两侧齿轮可实现动力的同步输出，也可根据实际使用需求拆除单侧齿轮，仅保留单端输出结构，适配不同的安装空间与动力传输要求。
