手动螺旋顶升起重工具结构设计

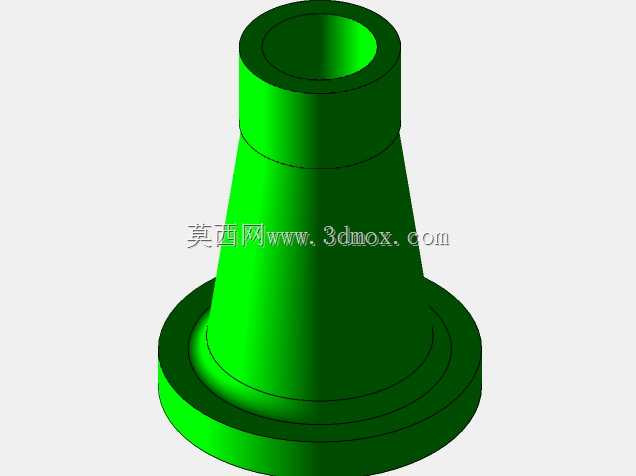

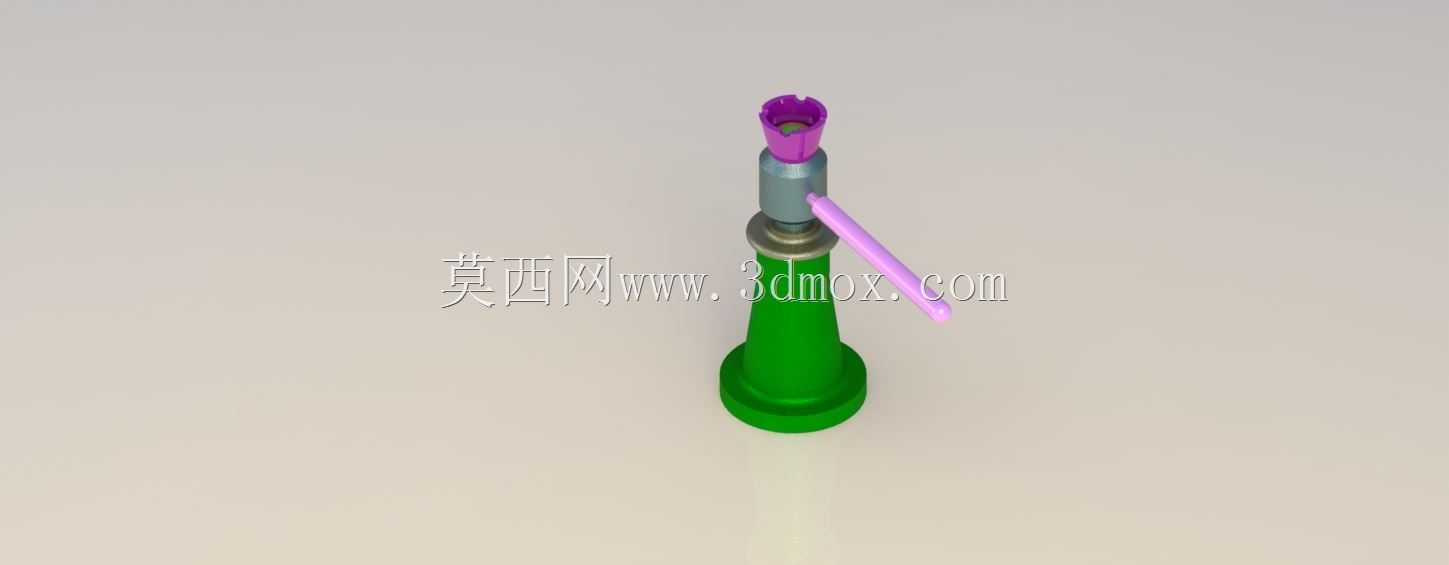

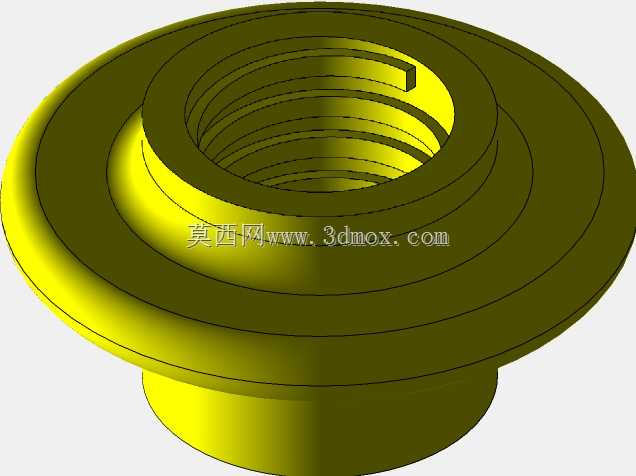

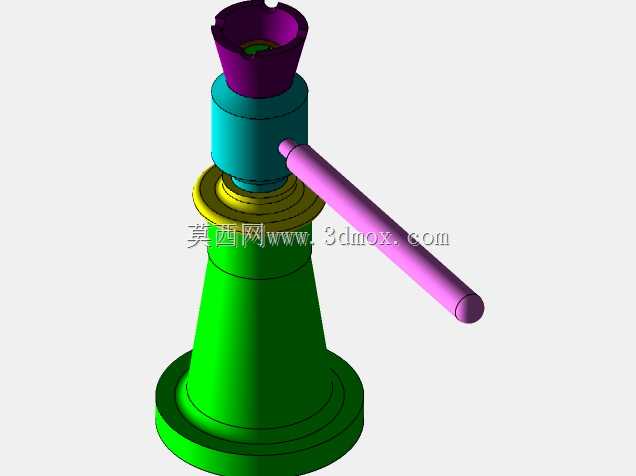

　　在设备检修、小型构件安装、场地临时调平这类作业场景里，手动螺旋顶升工具始终是一线作业人员手边的常备器具，它不需要外接动力源，依靠纯机械结构的自锁特性就能长时间稳定托举负载，不会像液压类顶升工具那样出现缓慢泄压回落的问题，在无供电、空间受限的作业点位适配性极强。这套螺旋顶升结构的设计逻辑完全围绕手动作业的实际需求展开，整体采用立式同轴布局，底部为大直径承托底座，底座下端面做了平整处理，接触地面时能分散上部传递的载荷，避免局部压强过大压损作业地面，底座向上延伸的是带内梯形螺纹的承重套筒，梯形螺纹的选型兼顾了传动效率与自锁性能，螺距参数经过匹配，既保证摇动手柄时的顶升行程效率，又能在停止摇动后依靠螺纹副的摩擦阻力实现位置锁止，

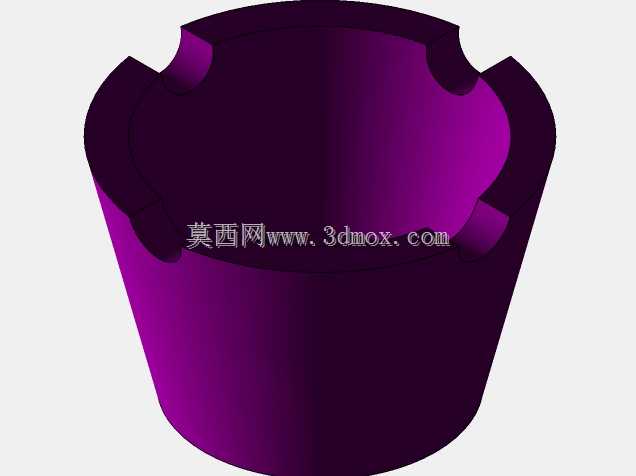

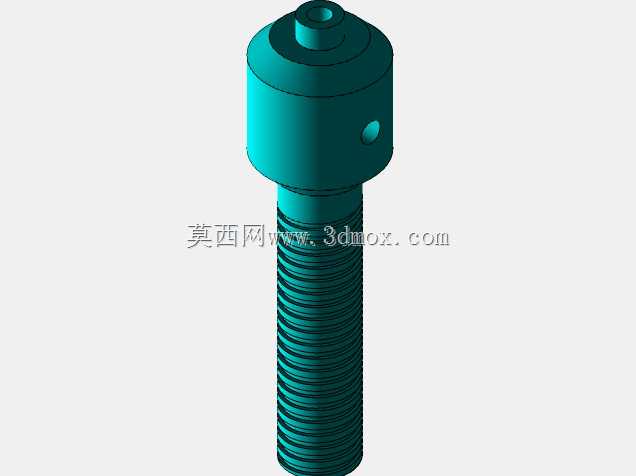

　　不需要额外添加锁紧机构。顶升螺杆与套筒内螺纹配合，顶端设置了带防滑齿槽的顶帽，顶帽与被顶升构件接触时能增大摩擦力，防止顶升过程中构件滑移，顶帽下方的螺杆段做了限位台阶，避免螺杆旋出过量导致结构脱开。侧置的摇动手柄采用插装式设计，手柄杆与螺杆上部的驱动套配合，作业时可以根据操作空间的大小调整手柄的插入角度，不需要预留固定的回转操作空间，在狭窄的设备缝隙、构件底部也能完成操作。从安装边界来看，整套结构收拢状态下的整体高度适配常规设备底部的预留间隙，不需要额外垫高或者开挖作业坑，最大顶升行程覆盖日常小型设备检修、构件调平的常用高度范围，各部件的配合公差经过合理设定，螺纹副之间预留了润滑脂存储间隙，长期使用时可以定期加注润滑脂降低磨损，

　　延长结构使用寿命。整套结构的所有受力部件都做了等强度校核，底座、套筒、螺杆的材质匹配对应承重等级的力学性能要求，没有多余的冗余结构，整体重量控制在单人可搬运的范围内，转场作业时不需要额外的吊装辅助。在结构细节上，驱动套与螺杆的连接部位采用了防脱设计，手柄插入后不会因为回转过程中的晃动脱出，底座的外缘做了倒角处理，避免搬运、放置过程中剐蹭作业人员或者周边构件，顶帽的防滑齿槽深度经过优化，既保证足够的摩擦阻力，又不会因为齿槽过深硌伤被顶升构件的接触面。这类纯机械结构的顶升工具，维护成本极低，日常只需要做好螺纹副的润滑和外观锈蚀防护，就能在各类复杂作业环境下长期稳定工作，不会因为低温、粉尘等环境因素出现功能失效，相比液压类顶升工具，不存在密封件老化、油液泄漏的维护痛点，非常适合作为生产车间、维修班组、安装现场的常备工装器具。
