乘用车液压制动踏板结构设计方案

项目分类:汽车 发布时间:2022-03-28 ID:598968
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案
  • 乘用车液压制动踏板结构设计方案

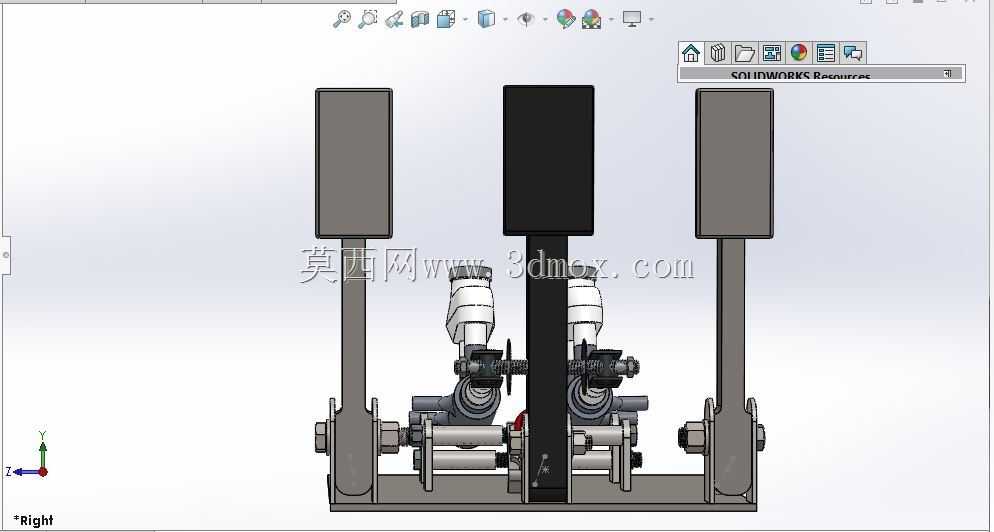

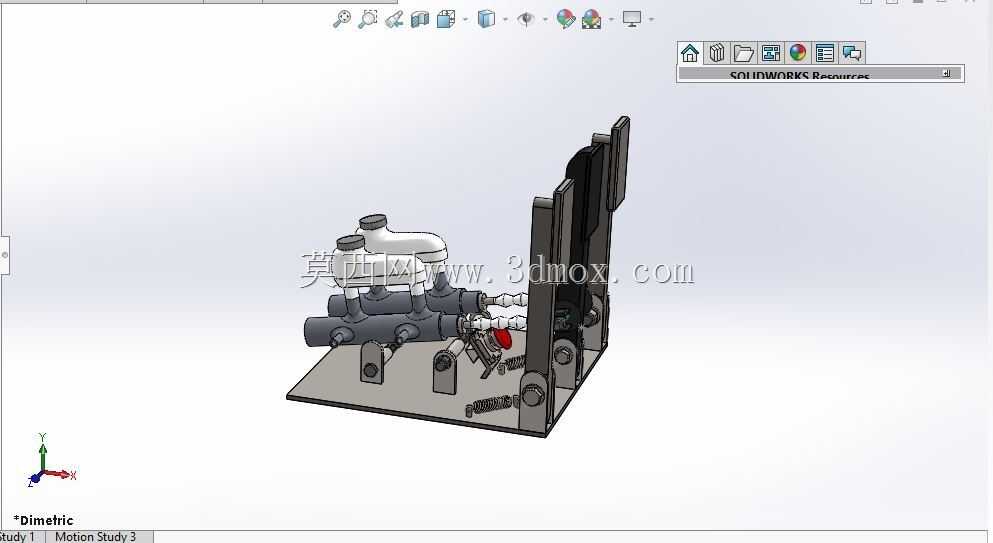

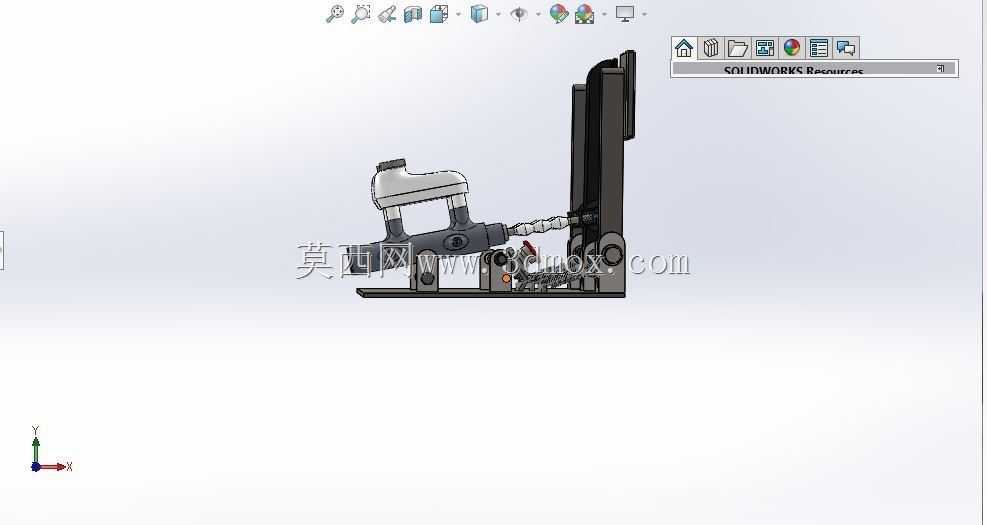

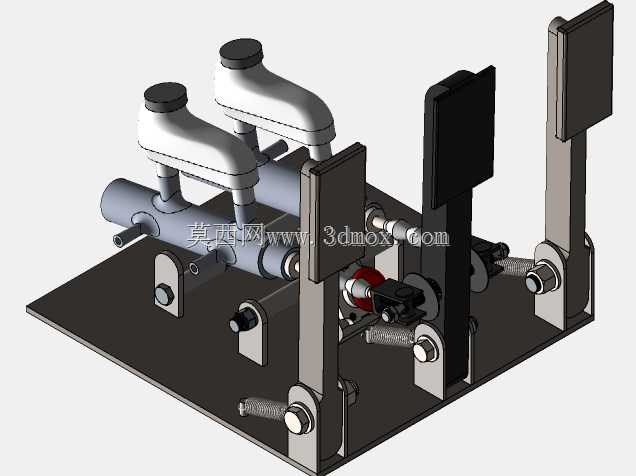

  这套制动踏板结构主要适配传统燃油乘用车及纯电乘用车型的驾驶舱地板安装场景,是行车制动系统的核心人机交互执行部件,直接承接驾驶员脚部施加的制动指令,将踏板输入的机械位移与力传递至制动主缸,进而建立整车制动管路压力,实现车辆减速或驻车制动的基础功能。从实际装车场景来看,该总成安装在驾驶舱前围板下方的地板加强钣金区域,安装点位需匹配车身地板的预埋螺母孔位,整体外轮廓在垂直方向高度约320mm,横向宽度控制在180mm范围内,纵向深度不超过210mm,安装时需预留踏板全行程的运动空间,避免与周边离合器踏板、加速踏板、内饰护板及线束管路产生运动干涉,踏板面的初始位置距离地板地毯表面高度约140mm,符合多数乘用车型的人机工程学踩踏范围,

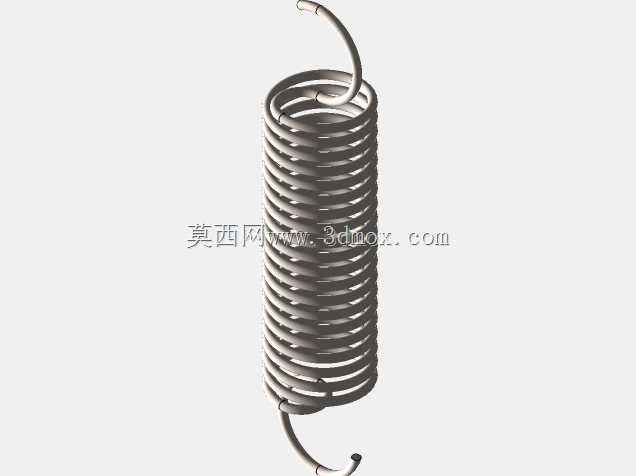

  适配38-44码鞋长的脚部操作空间。设计过程中优先参考了成熟量产车型的踏板杠杆比设定,整体杠杆比控制在4.2:1左右,能够在保证踏板脚感线性的前提下,降低驾驶员制动时的踩踏力,匹配真空助力器的输入力需求,踏板臂采用高强度钢板冲压焊接结构,关键受力部位的板材厚度达到3.5mm,经过CAE强度校核,在承受1500N极限踩踏力时不会出现塑性变形,转轴部位采用自润滑衬套结构,减少长期使用后的磨损旷量,保证踏板回位的顺畅性。总成集成了踏板回位弹簧、制动灯触发开关、主缸推杆连接叉等附属部件,回位弹簧的拉力经过反复调校,能够在驾驶员松开踏板后快速带动踏板回到初始位置,同时不会因弹簧拉力过大导致踏板脚感偏重;制动灯开关的安装位置预留了调节余量,

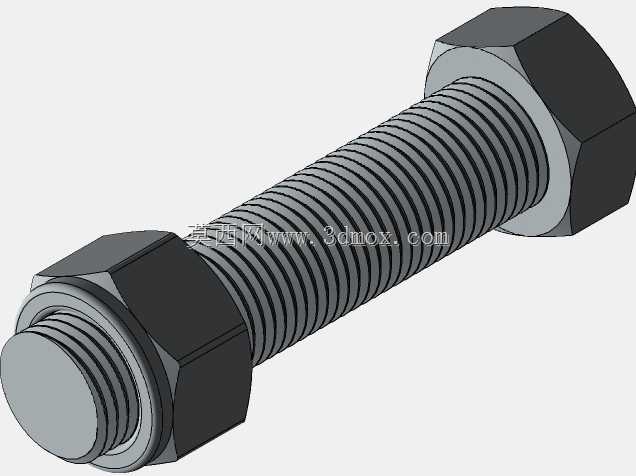

  可根据实际装车状态调整触发行程,保证踏板踩下10mm左右时即可触发制动灯点亮。考虑到不同车型的配置差异,该结构预留了制动行程传感器的安装位,可适配带电子稳定程序、自动紧急制动功能的车型需求,紧固件全部采用通用标准件,便于生产装配环节的物料管理与售后维修更换,踏板表面采用防滑纹理设计,避免脚部踩踏时出现打滑问题,表面处理采用电泳+喷塑工艺,满足驾驶舱内部的防腐蚀、耐磨要求,长期使用不会出现锈蚀掉漆问题。
